0 概述
0.1 七层体系结构
计算机网络使用自顶向下的多层网络结构：
ISO-OSI体系结构 五层体系结构 TCP/IP协议簇
7 应用层
6 表示层
5 会话层 5 应用层 4 应用层
4 传输层 4 传输层 3 传输层
3 网络层 3 网络层 2 网络层
2 链路层 2 链路层 1 网络接口层
1 物理层 1 物理层
各层的作用如下：
| 分层 | 作用 | 传输单位 | 功能 | 协议 | 设备 |
|---|---|---|---|---|---|
| 应用层 | 不同应用根据业务设计 | 数据单元 APDU | - | TCP：HTTP、Telnet、FTP、SMTP、POP、SSH；UDP：DNS、SNMP、TFTP | - |
| 表示层 | 编码解码，加密和压缩 | PPDU | 抽象标准描述方法、标准的编码方式 | JPEG、MPEG、ASII | - |
| 会话层 | 进程会话 | SPDU | 建立、管理、终止会话 | NFS、SQL、NETBIOS、RPC | - |
| 传输层 | 不同主机进程通信 | TCP报文段、UDP数据段 | 端到端连接，可靠报文传输：流量控制、差错控制、传输管理 | TCP：面向连接、可靠传输；UDP：无连接、不可靠报文传输 | 网关 |
| 网络层 | 网际互连 | 数据段 PACKET | 网络互联、路由选择、数据分组/分包、流量控制、拥塞控制、差错控制 | ARP、RARP、IGMP、IP、ICMP | 路由器 |
| 链路层 | 数据段封装为帧，检测与校验物理传输差错 | 帧 Frame | 组帧、差错控制、流量控制 、传输管理 | PPP、FR、HDLC、VLAN、MAC | 网桥、交换机 |
| 物理层 | 透明比特传输 | 比特 Bit | 物理端设备 | IEEE802.3、EIA-232C、X.21 | 转发器 |
在网络层，网络有以下几种：
- 按范围划分：
- 局域网 LAN Local
- 域域网 MAN：如有线电视网
- 广域网 WAN Wide：如通信子网
- 因特网
0.2 报文基本原理
- IP与TCP
- 其他协议
1 应用层
1.1 HTTP协议
1.1.1 HTTP 结构
# 请求
+---------+------------+--------------+
| Method | URI | HTTP Version | 请求行
+---------+------------+--------------+
| Header : Value |
| Header : Value | 请求头
| ... |
| (no line) |
+-------------------------------------+
| Body | 请求体
+-------------------------------------+
# 响应
+--------------+--------+-------------+
| HTTP Version | Status | Status Desc | 状态行
+--------------+--------+-------------+
| Header : Value |
| Header : Value | 响应头
| ... |
| (no line) |
+-------------------------------------+
| Body | 响应体
+-------------------------------------+
请求方法
请求方法 Method 功能 GET 请求指定页面，返回指定页面 PUT 向服务端发送指定数据 POST 提交请求，可能修改资源 HEADER 类似GET，只获取HTTP 相应头 DELETE 请求删除指定页面 OPTIONS 查看服务器性能 TRACE 回显服务器收到的请求，用于测试和诊断 HTTP 请求头
请求头 Header 功能 示例 Accept 客户端可接受的类型 - Host 指定服务端的域名和端口 Host: www.baidu.com Cookie 发送请求者身份、会话等信息 Range 多线程下载使用，指定请求的内容的某部分 Referer 当前访问的URL的上一个URL HTTP 响应状态码
分类 描述 具体值 1xx 请求已接收，正在处理 - 2xx 请求成功，返回正常 200 OK 3xx 请求成功，重定向 301 永久转移，302 暂时转移，304 已缓存 4xx 请求成功 400 请求语法有问题，403 拒绝请求，404 请求的内容不存在 5xx 服务器错误 500 服务器内部错误，503 服务不可用，稍等
1.1.2 HTTP 应用
- 一、GET和POST区别
| 区别 | GET | POST |
|---|---|---|
| 请求参数 | 参数少，放在URL中，格式为：URL?参数&参数 | 参数多，放在Body中 |
| 安全性 | 安全性低 | 安全性高 |
二、Cookie
- 问题：HTTP无状态，客户端需保存身份认证参数、业务状态等信息
- 使用场景：服务端向客户端发送 HTTP 响应头，可设置客户端的 Cookie。示例：’Set-Cookie: [; expires=date][; domain=domain][; path=path][; secure]’
- 格式：cookie文本（非持久化cookie和持久化cookie），大小为4KB左右，存在于每个HTTP请求中
设置的Cookie选项 功能 Expires 设置Cookie生存周期 Domain cookie的作用域（域名） Path cookie的访问目录 Security HTTPS TTPOnly 不允许其他客户端读 三、浏览器工作原理
- 浏览器：DNS查找：从浏览器缓存、路由器缓存、DNS缓存中查找
- 浏览器：HTTP请求：向服务器发送请求
- 服务器：处理请求、返回HTML
- 浏览器：显示HTML
1，应用（人接交互模块、解析器、HTTP(S)协议模块、存储模块 + DNS模块）：提取URL、HTTP协议【请求报文】、DNS、标准库中的套接字Socket（） 2，系统调用（Socket系统调用）：Socket系统调用 3，操作系统（忽略进程调度、内存管理等 - Linux网络协议栈 ：一，通用网络接口层（sk_buff）：不区分协议，统一封装；二，网络协议实现层：TCP【TCP三次握手】、IP、ARP等的具体实现， - （netfilter）三，虚拟设备接口层（file_struct）：通过net_device抽象网络硬件设备 4，计算机硬件（CPU执行、内存、设备（网络通信设备））：DMA到网络设备 中间链路（网络边缘、网络核心）：我的设备子网（交换机、路由器）、服务器（集分布式架构的集群） 服务器（（DNS服务器、KPI）内容分发器、连接处理器、数据库或文件服务器） ：身份认证和解密等、解析、获取文件、HTTP协议返回
1.2 DNS 协议
一、DNS 应用场景
+---------+----------+---------+---------+ | 四级域名 | 三级域名 | 二级域名 | 顶级域名 | +---------+----------+---------+---------+ www com/net/org/edu/gov/cn/net/..
域名管理
1. 顶级域TLD有两种，通用域、国家或地区域。常用的通用域：.com(商业)、.edu(教育性机构)、.gov(政府)、.net(网络服务供应商)、.org(非营利性机构)、.int(国际性组织)、.mil(军事组织)。 2. 每个域自己控制如何分配它下面的域 3. 为了创建一个新的域，创建者必须得到该新域的上级域管理员的许可域名服务器
1. 每层都有自己的域名服务器，最顶层为根域名服务器 2. 每层域名服务器都知道下一层域名服务器的IP 3. 为了容灾，每层至少两个及以上域名服务器域名解析：通常情况下，主机向本地域名服务器的查询一般都是采用递归查询，本地域名服务器向根域名服务器的查询通常采用迭代查询。
1. 主机运行DNS客户进程 2. DNS进程向DNS服务器发送DNS查询报文 3. DNS服务器迭代查询或递归查询，域名服务器自身会进行一些缓存 4. 如果差不多，则向上一级查询，最多回溯到根域名服务器域名解析示例
1. 主机10.74.36.90先向本地域名服务器10.74.1.11进行递归查询 2. 本地域名服务器采用迭代查询，向一个根域名服务器进行查询 3. 根域名服务器告诉本地域名服务器，下一次应该查询的顶级域名服务器 dns.me的IP地址 4. 本地域名服务器向顶级域名服务器 dns.me进行查询 5. 顶级域名服务器me告诉本地域名服务器，下一步查询权限服务器dns.jocent.me 的IP地址 6. 本地域名服务器向权限服务器 dns.jocent.me进行查询 7. 权限服务器 dns.jocent.me告诉本地域名服务器所查询的主机的IP地址 8. 本地域名服务器最后把查询结果告诉 10.74.36.90
二、DNS 协议
+-------------------+-------------------+ | Transcation ID | Flags | 请求和响应的Trans ID相同 | Question Count | Answers Count | | Authority | Additional | +-------------------+-------------------+ | Queries | +---------------------------------------+ | Answers | | Authoritative nameservers | | Additional records | +---------------------------------------+三、DNS 协议内容
Transcation ID：会话标识，请求和响应Transcation ID相同
Flags
名称 比特 含义 AR 1 查询还是响应，0:查询，1:响应 OP 4 0:标准查询 1:反向查询 2:服务器状态请求 AA 1 授权回答 TC 1 可截断 RD 1 期望递归 RA 1 可用递归 RET 4 返回码 Queery:
格式
+-----------------------+ | Name | 域名 +-----------+-----------+ | Type | Class | +-----------------------+Type
类型 助记 说明 1 A 由域名获取IPV4地址 2 NS 查询域名服务器 5 CNAME 查询规范名称 6 SOA 开始授权 12 PTR 把IP转换为域名 13 HINFO 主机信息 28 AAAA 由域名获取IPV6地址 252 AXFR 传送整个区的请求 255 ANY 对所有记录的请求
2 传输层
2.1 TCP
2.1.1 TCP 的结构
+----------------------+-----------------------+
| Src Port | Dest Port |
+----------------------------------------------+
| Sequence Number |
+----------------------------------------------+
| Ack Number |
+----------------------+-----------------------+
| HeaderLen | | Flags | Window Size |
+----------------------+-----------------------+
| Checksum | Pointer |
+----------------------------------------------+
| Options and Pending |
+----------------------------------------------+
- 1. TCP 标记位
| 标记名 | 含义 |
|---|---|
| URG | |
| ACK | |
| PSH | |
| RST | |
| SYN | |
| FIN |
2. TCP 连接
TCP 三次握手
客户端 服务端 --+-----------------------------------------+-------------- | set [LISTEN] | 1. SYN=1, seq=x ----------------------->| | set [SYN-SENT] | <------ 2. ACK=1, ack=x+1, SYN=1, seq=y | | set [SYN-RECV] | 3. ACK=1, ack=y+1, seq=x+1 -----------> | | set [ESTABLISHED] | set [ESTABLISHED]TCP 传输
客户端 服务端 --+-----------------------------------------------------+-------------- | [seq=100, ask=500] | [seq=500, ask=100] # 记录已发送的序号，记录需要接收的序号 | 1. seq=100, datalen=15, ask=500, windows=20 --> | | [seq=115] | | [ask=115] | <-- 2. seq=500, datalen=13,ask=115, windows=10 | | [ask=513, seq=115]TCP 四次挥手
客户端 服务端 --+-----------------------------------------+-------------- | set [ESTABLISHED] | 1. FYN=1, seq=x ----------------------> | | set [FIN-WAIT-1] | <------------- 2. ACK=1, ack=x+1, seq=y | | set [FIN-WAIT-2] | set [CLOSE-WAIT] | <-------------------------- remain data | | <------ 3. ACK=1, ask=x+1, FIN=1, seq=y | | set [LAST-ACK] | 4. ACK=1, ack=y+1, seq=x+1 -----------> | | set [TIME-WAIT] | set [CLOSED] | 2 MSL | set [CLOSED]
2.1.2 TCP 的应用
- 1. TCP 计时器
- 重传计时器：发送报文 -MSL- 接收到ACK
- 时间等待计时器：发送FIN - 2MSL- 无
- 持续计时器：接收0窗口 - 60s- 发送探测报文
- 保活计时器：保活 -2小时- 发送探测报文 -75-秒
2. TCP 可靠性
- 超时重传机制（数据不丢）
问题：网络不可靠，数据可能丢
解决：
- 客户端（主动识别）：每发送1条数据，就设置1个
重传计时器，如果指定时间没收到该条数据的回复，则重传。重传计时器的阈值可自适应 - 服务端：每接受到1条数据，回复1条确认信息
- 客户端（主动识别）：每发送1条数据，就设置1个
流程图：
客户端 服务端 --+-----------------------------------------------------+-------------- | [seq=100, ask=500] | [seq=500, ask=100] | 1. seq=100, datalen=15, ask=500, windows=20 --> | | 2. seq=115, datalen=15, ask=500, windows=20 --> | | 3. seq=130, datalen=15, ask=500, windows=20 --> | | [seq=145] | | 假如，只收到前两条，则回复 ask=130 | | 假如，收到1，回复ask=115; 假如丢失2，收到3，仍然回复ask=115 | <-- 2. seq=500, datalen=13,ask=130, windows=10 | |
- 校验和 （数据不错）
2. TCP 流量控制
- 拥塞控制（风险规避）
- 问题：网络负载低时，发送数据多；网络负载高时，发送数据少
- 解决机制：客户端维护拥塞窗口，网络无拥塞，拥塞窗口变大，网络有拥塞，拥塞窗口变小。根据拥塞窗口，调整发送数据。
- 解决算法：
- 慢开始：拥塞窗口从1开始，每次发送后，快速增大
- 拥塞控制：拥塞窗口到达阈值，每次发送后，慢速增大。如果发生超时，拥塞窗口设置为1，重新慢开始
- 快重传：如果收到3条重传某1报文的请求，说明是个别丢包。客户端不等重传计时器，尽快重传；服务端不等捎带确认，尽快回复
- 快恢复：如果收到3条重传某1报文的请求，说明是个别丢包。拥塞窗口不设置为1，而只缩小一半
- 滑动窗口
- 3. TCP 差错控制
3 网络层
3.1 IP
3.1 IP 协议

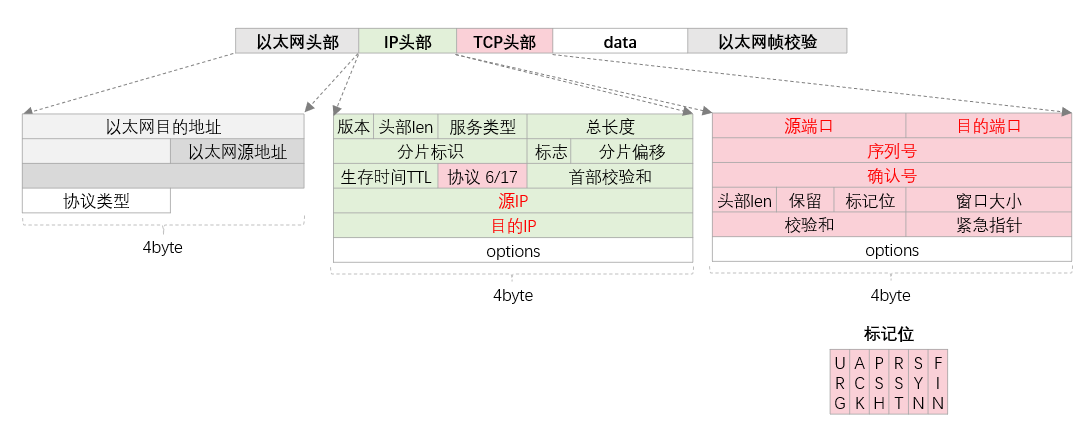

- IP 报文结构
+-----------------------------------------------------------------------------+
| Version | HdrLen | Service | TotalLen | 长度信息
+-----------------------------------------------------------------------------+
| Fragment Identify | Fragment Flag | Fragment Offset | 分片信息
+-----------------------------------------------------------------------------+
| TTL | Protol | Checksum | 合法校验
+-----------------------------------------------------------------------------+
| Src Ip |
| Dst Ip |
+-----------------------------------------------------------------------------+
| Options |
+-----------------------------------------------------------------------------+
- IP 报文成员
版本号：4或6
服务 Service：未使用
分片标识 Fragment Identify：用于IP分片场景，相同标识的IP分片，可以组装在一起
分片标志 Fragment Flag：
- MF=1,后面还有分片；MF=0，后面无分片
- DF=1，不能分片；DF=0，可以分片
分片偏移 Fragment Offset：每个分片的位置
存活周期 TTL：每经过1个路由器，TTL减1
协议 Protol：
取值 协议 1 ICMP 2 IGMP 4 IP 6 TCP 8 EGP 9 IGP 17 UDP 41 IPV6 89 89 可选参数 Options：差错、测量、安全
3.1.2 IP 路由
问题场景：不同网络间，主机通信
路由模型：
[路由器] | | | [机器]--------------[路由器]---------------[路由器]------------------[机器] 路由表： +---------------+----------+-----+ | 目标网络-掩码 | 下一跳 | 接口 | +---------------+----------+-----+ | 11.0.0.0 - 8 | 2.2.2.2 | 0 | | 1.1.1.0 - 30 | 1.1.1.1 | 1 | | ... | ... | .. | +--------------------------------+路由表：每个路由器，维护1份路由表
- 直连路由：直接连接的设备
- 静态路由：网络管理员手工配置
- 动态路由：路由协议自动获取
路由：https://blog.csdn.net/xiaobai729/article/details/122920727
3.2 ICMP
ICMP 功能：差错报告机制

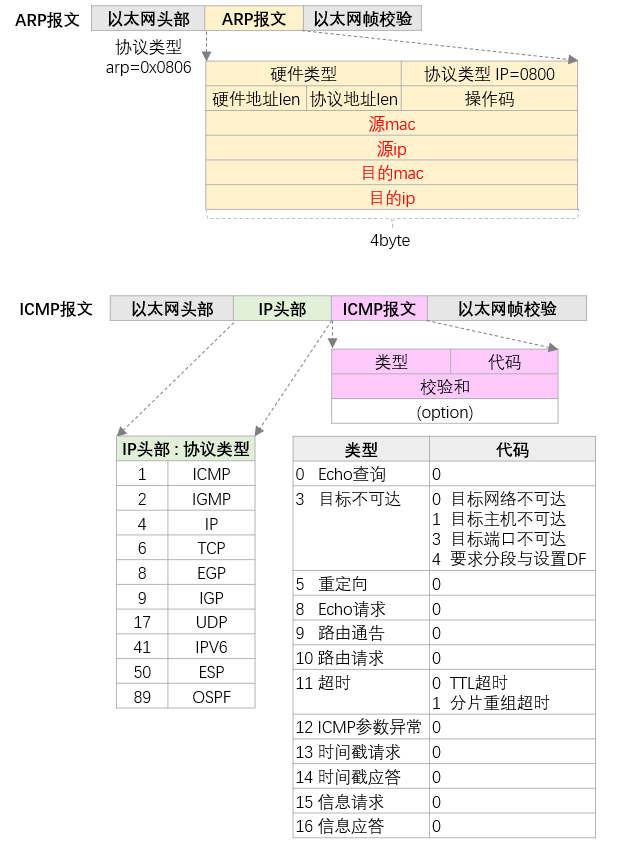

ICMP 报文
+-----------+--------------+------------+ | IP Header | ICMP Header | ICMP Data | +-----------+--------------+------------+ | | | ICMP Header +------+-------+----------+-----------+ | Type | Code | Checksum | Options | +------+-------+----------+-----------+ICMP 类型
- 0 Echo响应 查询类
- 3 目的不可达 差错类
- [3, 0] 目标网络不可达
- [3, 1] 目标主机不可达
- [3, 3] 目标端口不可达
- [3, 4] 要求分段并设置DF
- 5 重定向 差错类
- 8 Echo请求 查询类
- 9 路由器通告 查询类
- 10 路由器请求 查询类
- 11 ICMP超时 差错类
- [11, 0] TTL超时
- [11, 1] 分片重组超时
- 12 ICMP参数异常 差错类
- 13 时间戳请求 查询类
- 14 时间戳应答 查询类
- 15 信息请求 查询类
- 16 信息应答 查询类
4 链路层
4.1 链路层背景
物理层传输有以下问题：
- 物理传输有差错，需采取纠错机制
- 网络容量不同，需采取流量控制
- 物理层传输介质不同，屏蔽物理层差异
- 物理层bit传输，传输效率低
4.2 链路层结构
- LLC子层：逻辑链路控制
- 功能
- 逻辑链路建立与释放
- 控制信号交换
- 流量控制
- 解释上层协议命令
- 处理传输错误
- 阶段
- 链路建立
- 链路保持
- 链路释放
- 功能
- MAC子层：介质访问控制
- 数据帧封装与拆卸
- 帧的寻址和识别
- 帧的发送和接受
- 帧的差错控制
- 介质访问冲突
4.3 链路层功能
链路层有以下4个关键功能：
数据帧封装
- 帧大小：由最大传输单元 MTU 控制（IP包MTU为1500字节）
- 帧组装
- 字节计数法：1特殊字符代表帧开始，1字段表示帧内字节数
- 比特填充首尾定界法：帧头帧尾插入特定比特串
- 字符填充法首尾定界法：如SYN字符开头、EXT字符结尾
- 违法编码法
差错控制
- 方法分类
奇偶校验码 PPC：判断1的个数是偶数还是奇数（奇偶校验位）
- 缺点：检查单个码元错误，用于误码率低环境
循环冗余校验码 CRC（整除取余思想）
1. 选择多项式 x^4 + x^3 ++ 1 -> 11001 2. 帧尾预留4个bit (少一位) 3. 帧内数据除 11001
- 方法分类
差错纠正
- 方法分类
- 反馈检测法
- 自动重发请求法
- 空闲重发
- 连续重发
- 纠错码：编码自带纠错能力
- 海明码：多个校验位
- 实现：计算校验位数 -> 明确校验码位置 -> 确定校验码 -> 实现校验纠错
- 海明码：多个校验位
- 方法分类
流量控制
- 场景：两端发送速度与接受速度不一致
- 方法分类
- 基于反馈的流量控制方案
- 停-等方案：XON/XOFF协议：发送端发送数据帧->发送端等待->接收端接受数据帧->接收端向发送端发送确认帧->发送端继续发送数据
- 基于速率的流量控制
- 滑动窗口机制
- 基于反馈的流量控制方案
4.4 链路层设备
按发展规律与功能划分，链路层的常见设备有：
- 集线器
- 特点
- 多次复制的广播传输
- 缺点
- 共享传输介质
- 端口带宽过窄
- 容易产生广播风暴
- 特点
- 网桥
- 二层交换机
- 具有多个交换端口：数据只对目标节点发送
- 数据转发效率更高
- 更强的MAC地址自动学习能力
5 物理层
- 多路复用
- 频分多路复用
- 时分多路复用
6 socket编程
6.1 基本接口
https://blog.csdn.net/hguisu/article/details/7445768/
// server
int socket(int protofamily, int type, int protocol);
int bind(int sockfd, const struct sockaddr *addr, socklen_t addrlen);
int listen(int sockfd, int backlog);
int accept(int sockfd, struct sockaddr *addr, socklen_t *addrlen);
int close(int fd);
// 阻塞
ssize_t read(int fd, void *buf, size_t count);
ssize_t write(int fd, const void *buf, size_t count);
ssize_t send(int sockfd, const void *buf, size_t len, int flags);
ssize_t recv(int sockfd, void *buf, size_t len, int flags);
ssize_t sendto(int sockfd, const void *buf, size_t len, int flags, const struct sockaddr *dest_addr, socklen_t addrlen);
ssize_t recvfrom(int sockfd, void *buf, size_t len, int flags, struct sockaddr *src_addr, socklen_t *addrlen);
ssize_t sendmsg(int sockfd, const struct msghdr *msg, int flags);
ssize_t recvmsg(int sockfd, struct msghdr *msg, int flags);
// client
int socket(int protofamily, int type, int protocol);
int connect(int sockfd, const struct sockaddr *addr, socklen_t addrlen);
// 结构体
struct sockaddr_in {
sa_family_t sin_family; // AF_INET
in_port_t sin_port;
struct in_addr sin_addr;
};
struct in_addr {
uint32_t s_addr;
};
5.2 阻塞模型
场景
https://www.jianshu.com/p/ed1f9e9a1982
一 阻塞IO
原理：服务器发出请求，并阻塞自己，等待系统调用返回
server os-kernel +-----------------------+--------------------------- | 0. read(fd, buf) --> | | 1. 向设备发送请求(fd) | 2. 等待设备的信号(fd) # 阻塞 | 3. 复制设备的数据(fd, buf) | 4. buf <-- |
二 非阻塞IO
原理：服务器发出请求，不阻塞自己，定期检查系统调用结果
server os-kernel +-----------------------+--------------------------- | 0. read(fd, buf) --> | | 1. 向设备发送请求(fd) | # 不阻塞 | 2. 等待设备的信号(fd) # 阻塞 | 0. read(fd, buf) --> | | 3. 复制设备的数据(fd, buf) | 4. buf <-- |
三 IO多路复用 - select() 主动检查
原理：一个进程，监听多个描述符，描述符就绪时通知进程
实现：
select(), poll(), epoll()server os-kernel +---------------------------+--------------------------- | 1. fd1 = accept() --> | | 2. fd2 = accept() --> | | 3. [..., fd1, ..., fd2, ...] | 4. select([fd1, fd2]) --> | | 5. if one fd receive data: return | <-- 6. [..., 1, ..., 0] | | 7. read(fd1) --> | | <-- 8. data |
四 信号驱动IO
五 异步IO
app kernel
+-----------------------+---------------------------
| 1. fd = accept() --> |
| 2. [fd, ]
| 3. aio_read(fd) --> |
| 4. if not fd.data: return
| <-- 5. no data |
| 6. signal(app)
| 7. signal_handle() |
5.3 IO多路复用
函数：
- select()：一次调用，检查所有文件句柄，返回活跃的文件句柄
- poll()：一次调用，检查所有文件句柄，返回活跃的文件句柄
- epoll：文件句柄绑定回调函数，活跃的文件句柄自动调用回调函数
5.3.1 select()
// 内核
FDS[] = [fd_1, fd_2, fd_3, fd_4, fd_5, ...]
FDSET = [false, false, false, false, false, ...]
// 内核接口：遍历FDS，返回哪些FDS接收到了数据
int select(int nfds, fd_set *readfds, fd_set *writefds, fd_set *exceptfds, struct timeval *timeout);
// 内核实现, fd_num最大为100
int select(maxfd, readfd, NULL, NULL, NULL)
{
int num = 0;
for (int i = 0; i < maxfd; i++) { /* 阻塞与非阻塞 */
if (readfds[i] == 1) {
readfds[i] = len(FDS[i].data) > 0 ? 1 : 0;
num += len(FDS[i].data) > 0 ? 1 : 0;
}
}
return num;
}
// 用户调用
void fetch_data()
{
fd_set rfds;
int fd1 = accept();
int fd2 = accept();
int fd3 = accept();
for (;;) {
FD_ZERO(&rfds);
FD_SET(fd1, &rfds);
FD_SET(fd2, &rfds);
FD_SET(fd3, &rfds);
select(fd3 + 1, &rfds, NULL, NULL, NULL); /* block here */
if (FD_ISSET(fd1, &rfds)) {
read(fd1, ...);
}
if (FD_ISSET(fd2, &rfds)) {
read(fd2, ...);
}
}
}
5.3.2 poll()
5.3.3 epoll()
// 用户调用
epoll工作模式
场景：
t1:
buff = [xxxxxxx_______]
t2:
read(buff)
t3:
buff = [xxxx__________]
分类：
- level-trigger: t3 可读
- edge-trigger: t3 不可读
while(buff.len > 0) {
read(buff)
}
