摘要

本博客以循序渐进的方式，依次简要介绍PostgreSQL存储模块的各个子模块的基础功能，提及内容适合数据库内核初学者。本博客旨在介绍核心原理，以便于理解为首，部分内容可能不会100%准确与具体，针对每个提及的子模块，之后会分别单独写博客详细介绍

1 概述

1.1 PostgreSQL的使用流程

本博客仅讨论存储模块的关键原理。简而言之，PostgreSQL将数据合理地组织并存储在磁盘上，并向用户提供SQL接口，让其读写磁盘上的指定数据。以下是PostgreSQL简单工作流程：

安装PostgreSQL
安装前，用户需指定一个空文件夹作为PostgreSQL的数据目录。
```
initdb -D 数据目录 ...
```
安装后，PostgreSQL会在数据目录下生成很多子目录以及文件
启动PostgreSQL
等待用户向PostgreSQL建立连接并发送请求
```
pg_ctl -D 数据目录 ... start
```
连接PostgreSQL
用户连接PostgreSQL后，可向其发送SQL语句，让其执行
```
psql -h 数据库所在机器的ip -p 数据库进程监听的端口 ...
```
执行SQL语句
以常见的SQL语句为例PostgreSQL的执行原理如下：
1. 创建表：PostgreSQL接收以下SQL后，在数据目录下生成1个用于存储表t1数据的数据文件
```
CREATE TABLE t1 (c1 INT, c2 TEXT);
```
2. 写数据：PostgreSQL接收以下SQL后，将SQL语句中的数据(1, ‘data1’)写入上一步创建的t1数据文件
```
INSERT INTO t1 VALUES (1, 'data1');
```
3. 读数据：PostgreSQL接收以下SQL后，从t1的数据文件中，读取数据，并发送给用户
```
SELECT * FROM t1;
```

1.2 PostgreSQL的基础架构

1.3 PostgreSQL的功能场景

用户使用数据时，有很多复杂的场景，因此，在解决组织与存储数据的问题时，数据库还需考虑：

多数据：一些场景中，1个数据库集群，可能存储上万张表，部分表中可能存储上百亿条数据，1个表的总数据大小可能为几T
多操作：1个表上，可能会执行INSERT、DELETE、UPDATE、SELECT等操作，在组织数据时，还需考虑数据的变化问题，比如，利用被删除数据原先所占的存储空间
高并发：一些场景中，用户可能有上百个事务，同时操作1个表，在表上并发进行INSERT、DELETE、UPDATE、SELECT等操作，需要考虑各种操作的并行与互斥
高性能：用户读写数据时，最终目的是读写磁盘上的表文件，高并发场景，磁盘IO频率等关键因素，对性能影响较大
高可靠：
高可用：

1.4 PostgreSQL存储模块的介绍流程

2 执行模块

占个位先，以后介绍执行模块

3 存储模块

3.1 存储结构

(1) data_directory

安装数据库时，要求指定数据目录$data_directory

export data_directory=随便设置个目录
initdb -D $data_directory

执行initdb后，$data_directory目录下会生成很多文件

ll $data_directory

    $data_directory # 暂时忽略每个文件夹或文件的代表什么，只需知道文件夹和文件很多即可
        |-- base
        |-- global
        |-- pg_wal
        |-- pg_xact
        |-- PostgreSQL.conf

对于已安装的数据库，在psql中，通过如下命令，可查看$data_directory

show data_directory;
            data_directory
---------------------------------------
 /path/to/data_directory/

(2) oid

PostgreSQL会为每个对象分配一个唯一的id，即oid。每个Database、Table等很多对象都有一个唯一的oid。oid的用途很大，后面会提到。
举例：

CREATE DATABASE db1;
CREATE TABLE t1 (c1 INT);
CREATE TABLE t2 (c1 INT);
-- db1, t1, t2都有一个唯一的oid，比如，分别是16386, 16387, 16389

通过以下语法，可从系统表中找到表对应的oid

SELECT relname,oid FROM pg_class WHERE relname = 't1';
 relname |  oid
---------+-------
 t1      | 16387

(3) data-file

用户创建的表时，PostgreSQL会在数据目录下，生成1个对应的data-file文件，用于存储表中数据
举例：

CREATE TABLE t1 (c1 INT); -- 假设t1的oid为16387，t1属于名为db1的database，db1的oid为16386

刚创建表时，由于表中暂时无数据，因此文件也暂时是空的。文件名默认为表的oid，在数据目录下，可找到对应的文件。

$data_directory
    |-- base
        |-- 16386     # 文件夹为database的oid
            |-- 16387 # 文件名为table的oid

通过以下语法，可从系统表中，看表对应的data-file的绝对路径：

SELECT setting || '/' || pg_relation_filepath('t1') FROM pg_settings WHERE name = 'data_directory';
                       ?column?
-------------------------------------------------------
 /path/to/data_directory/base/16386/16387
(1 row)

一些特殊情况，例如vacuum full语法，会重建表对应的data-file文件，此时，data-file文件的名称可能会与表的oid不一致，但是，无需担心，数据库会记录表oid和文件名的对应关系。

特殊情况（暂不考虑）:
Toast表：如果1条数据的长度超过2k，且是Text等类型，超长数据可能存储在不同文件中，详见Toast机制
大数据量：如果向1个表写入狠多数据，该表对应的数据文件大小达到1G时，该表会生成第2个数据文件来存数据。依次类推，表中数据量较大时，1个表可能有很多个数据文件。1个表最多可拥有32T的数据文件
分区表：如果创建分区表，每个分区的数据文件都是独立的。本博客不关心分区表
段页式表：如果1个表对应1个或多个文件，当表的数量过多时，文件的数量也很多，Oracle支持将多个表的数据存储在同1个文件中，以缩减文件数量。本博客不关心Oracle

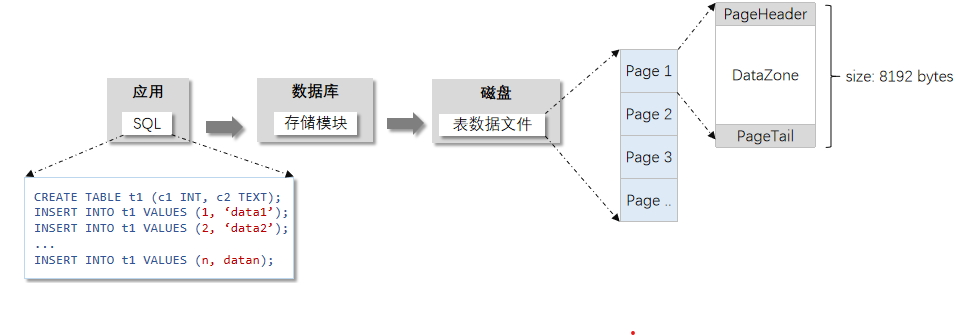

(4) page

当执行以下语法，向表中插入数据时，(1, 'data1')是表中1行数据，这个行数据将被写入表对应的data-file中。

INSERT INTO t1 VALUES (1, 'data1');

1个data-file，由1个或多个数据页(page)组成：

page大小：所有Page大小一致，均为8192字节，即8k。因此，1个data-file的大小，始终是8k的整数倍
page组成：1个page，由3个部分组成：
- PageHeader：通常为几十字节，存储page的空闲空间等很多信息
- DataZone：存储行数据，即page的关键区域
- PageTail：通常为0/几十/一两百字节，大部分data-file无PageTail，暂时忽略，后文介绍
page规律：最开始时，1个data-file有1个page，可存储多行数据。1个page存满后，会生成新的page存数据，以此类推，数据越多，page越多

操作系统从文件读取数据时，每次固定读取4k，即1个file-block，请仔细了解该机制的目的
PostgreSQL每次从磁盘读取文件时，每次读取1个page，page大小默认为8k，还可配置为4k, 16k

page

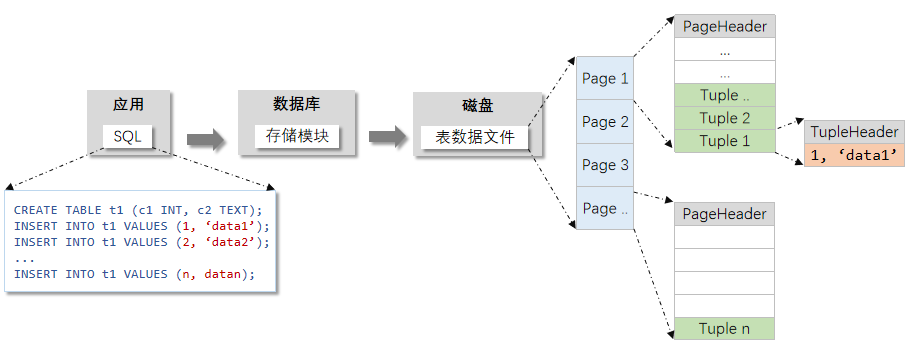

(5) tuple

1个page中，DataZone由多个tuple组成：

tuple大小：1个tuple，用于存储1行数据，行数据越长，tuple越长。（如果行数据超过2k，可能触发toast机制，后文才介绍该机制）
tuple组成：1个tuple，有2个部分组成：
- TupleHeader：通常为几十字节，存储行数据的状态等信息
- Data：即行数据本身
tuple规律：用户每插入1条行数据，生成1个tuple，Tuple存放在page的DataZone区。1个page存满，会生成新的page，新tuple也将存放在新的page，以此类推

在page中，tuple是从后往前排列的，即从PageTaile方向逐渐往PageHeader方向排列。上文提到，大部分data-file的page中，无PageTail，因此，下图中暂时省去PageTail

page-tuple

3.2 关键机制

(1) mvcc

PostgreSQL的高并发场景
实际应用场景中，1个数据库，可能需要同时处理成百上千个事务，这些事务，可能会访问同一个表，产生很多访问冲突的问题。以下是一个简单的示例：

-- 用户1，执行事务1，事务尚未提交
BEGIN;
INSERT INTO t1 VALUES (1, 'data1');

-- 用户2，执行事务2
BEGIN;
SELECT * FROM t1 WHERE c1 = 1;

-- 此时，同一时间，有2个执行中的事务，同时访问 t1表

PostgreSQL事务的特点
上述示例中，事务2会和事务1发生访问冲突，数据库有不同的事务隔离级别（其他文章会详细介绍），以默认的隔离级别为例，事务2应该有以下2个特点：
- 即使事务1没有提交事务，事务2也可以访问t1表，无需等待
- 事务1的数据(1, 'data')还未提交，事务2应无法访问(1, 'data')，即该条数据对事务2不可见
PostgreSQL事务的原理
为了解决并发访问问题，PostgreSQL使用MVCC机制，该机制的基本实现原理如下：
- 标识事务顺序：PostgreSQL维护一个递增的数字，即事务id，每个要写数据的事务，都会申请1个事务id。先开始的事务，id小，后开始的事务，id大
- 维护事务状态：PostgreSQL会维护所有正在进行中的事务的状态
- 记录数据版本：事务写入数据时，即将行数据封装到tuple时，会在tuple的头部记录事务id，即每行数据都携带了事务id
- 检查数据版本：每当PostgreSQL访问行数据时，会先从tuple的头部获取事务id，再检查全局事务状态，判断该条行数据是否可访问

(2) delete

上文提到，PostgreSQL经常需要处理高并发场景，比如，一个事务删除数据时，另一个事务读取数据，以下是一个简单的示例：

-- 用户1，执行事务1，删除数据，事务尚未提交
BEGIN;
DELETE FROM t1 WHERE c1 = 1;

-- 用户2，执行事务2
BEGIN;
SELECT * FROM t1 WHERE c1 = 1;

-- 此时，同一时间，有2个执行中的事务，同时访问 t1表，1个事务删除数据，1个事务读取数据

PostgreSQL删除数据的流程
在示例中，显然，当事务1执行DELETE操作时，由于事务未提交，显然不能直接从Page中删除数据。PostgreSQL采用标记删除的方法，标记删除的基本原理如下：
- 记录数据状态：删除数据时，先将数据标记为删除状态，并在tuple的头部记录删除tuple的id
- 检查数据版本：当其他事务访问到含删除标记的tuple时，从tuple的头部获取事务id，检查事务id对应的事务是否已提交，如果对应的事务未提交，该条tuple仍然可见或者暂时无法操作
- 清理无效数据：执行删除操作的事务提交后，代表含删除标记的tuple真正变成无效数据，但是，考虑到性能等因素，PostgreSQL不着急立即清理无效的tuple，而是提供一些异步清理的机制，后文会介绍

3.3 执行流程

(1) input

首先，此处以一个简单的例子，介绍在处理SQL语法的整个流程中，存储模块主要完成哪些工作：

用户：执行以下SQL
```
INSERT INTO t1 VALUES (1, 'data1');
```
执行模块：直接包括语法解析、语义分析等流程后，最终，获取3个最关键的的信息：(1) 执行INSERT操作，(2) 表名为 t1，(3) 行数据为 (1, ‘data1’)，然后，调用存储模块的接口，将表的信息，行数据本身传递给存储模块
存储模块：存储模块将行数据(1, ‘data1’)封装到tuple中，然后从t1对应的data-file中，找到合适的page，将tuple存入page。在完成这些功能的同时，考虑高并发、高性能、高可靠等因素

用户执行INSERT、UPDATE、DELETE、SELECT等很多操作时，都需要调用存储模块的接口，不同操作的接口不同，本章主要以INSERT语法为例，简单存储模块处理INSERT语法时，会涉及哪些子模块，以及模块的基本功能。存储模块处理其他语法时，基本流程、涉及的子模块、子模块的功能等都大同小异，便不一一介绍。

在PostgreSQL的代码中，1个relation结构体，存储1个表的基本信息。例如，用户执行以下语法：

INSERT INTO t1 VALUES (1, 'data1');

上述INSERT语法中，执行模块识别到表名为t1时，会生成1个relation结构体，然后将表的众多关键元信息暂存在relation结构体中，比如表oid、表的列数、表的列数据类型等，这些元信息大部分来自系统表，例如，上文提到的pg_class等系统表。当然，ralation也会暂存一些其他临时数据，比如，表上的锁等。

在代码中，无论是执行模块，还是存储模块，都会经常用到relation结构体中的信息。执行模块调用存储模块的接口时，也会直接将relation结构体传到存储模块。

(2) heapam

heapam是存储模块对上层提供的数据读写接口的模块，通常由执行模块调用。这些接口通常是操作1个relation中的1个或多个tuple。即操作1个表中的1行或多行数据。可以理解为，heapam是存储模块的入口。
本文介绍heapam模块最常见的4个接口，用户执行INSERT、DELETE、UPDATE、SELECT等语法，操作表时，执行模块通常调用以下4个接口：

/*
 * 功能：向relatiion中写入1条tuple
 * 示例：用户执行 INSERT INTO t1 VALUES (1, 'data1');
 *      relation中存储 t1 的原信息，比如oid等
 *      tup中存储1行数据 (1, 'data1')，此时的HeapTuple，主要包含数据，tuple的头部中还没有事务id等信息
 */
heap_insert(Relation relation, HeapTuple tup, ...)

/*
 * 从relation中删除1条tuple
 * tid存储要删除数据的位置，tid中的关键信息为：哪个data-file, data-file中第几个page, page中第几个tuple
 * 执行模块会调用其他存储接口，找到要删除tuple的位置，此处暂不介绍
 *
 * 示例：用户执行 DELETE FROM t1 WHERE c1 = 1;
 *      tid为符合条件c1=1的行数据的位置，如果有多条符合条件的行数据，存储模块会调用多次heap_delete，每次调用仅删除1个tuple
 */
heap_delete(Relation relation, ItemPointer tid, ...)

/*
 * 在relation中，将旧tuple标记删除，并写入1个新tuple。后文会介绍此处的标记删除机制
 */
heap_update(Relation relation, ItemPointer otid, HeapTuple newtup, ...)

/*
 * 从relation中读取数据，每次读取1条数据
 */
HeapScanDesc heap_beginscan(Relation relation, ...)
HeapTuple heap_getnext(HeapScanDesc scan)

(3) trancation

上文提到，为解决高并发等问题，PostgreSQL在tuple中存储行数据时，会同时存储事务id。执行模块调用heap_insert时，只传递了行数据，因为，在heap_insert函数内部，会首先执行以下2个操作：

申请1个事务id，代表此次执行INSERT操作的事务
生成1个tuple，在tuple的头部记录事务id，在tuple中存储行数据

至此，已准备好1个完整的tuple

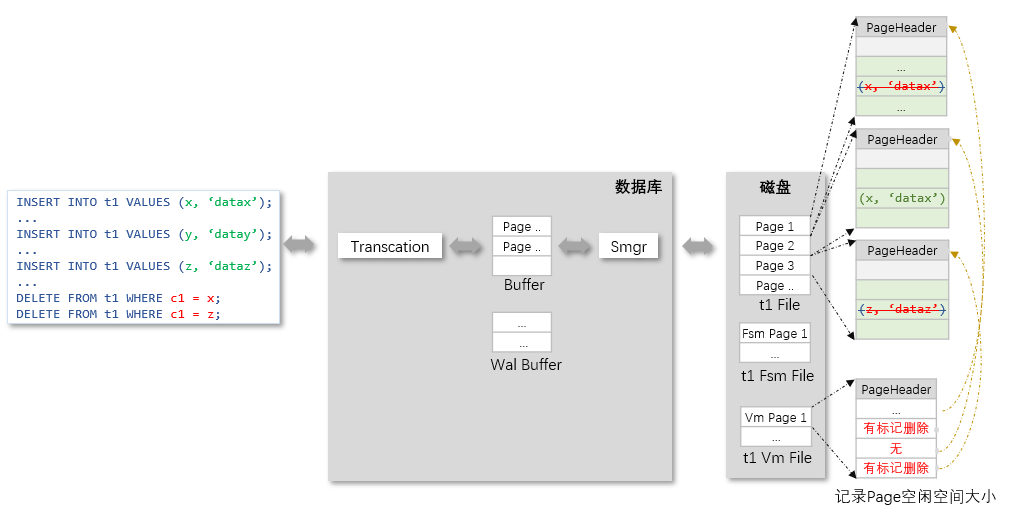

(4) fsm

生成tuple后，需要找到1个合适的page，将tuple存放到page中

寻找合适的page时，考虑：

tuple长短不一：1个表有多个page，1个page可存储多个tuple，1个tuple存储1行数据，数据来自INSERT .. ('data')等语法，语法中的数据长短不一，有的数据长度可能为0.1k，有的数据长度可能为1k
page空闲不一：如果执行DELETE等操作，某些page中的某些tuple可能跟被删除，数据的异步清理机制可能会清理page中的tuple，导致page中空闲空间变大
page数量很多：一些场景中，1个表可能存储几T的数据，即data-file中的page数非常多

fsm模块的功能是记录每个page的空闲空间大小，并根据tuple的长度，提供快速查1个具有合适空闲空间的page的功能

fsm文件：为了记录page的空闲空间，1个表，除了拥有1个data-file存储数据外（暂不考虑数据量超大场景），还拥有1个对应的fsm-file。fsm-file存储data-file中每个page的空闲空间大小，假设data-file的名称为17000，则对应fsm-file的名称为17000_fsm
fsm内容：对于data-file中的所有page，即第1，2， 3， …个page，fsm-file中只会分别记录1个整数，表示对应page中空闲空间大小
fsm查找：fsm-file的大小远远小于data-file的大小。向data-file写入tuple之前，先快速从fsm中查找具有合适空闲空间的page，然后直接获取该page
fsm组织：1个fsm节点记录1个page的空闲空间，所有fsm按照空闲空间大小的顺序，组成棵个b+树，提高查找效率

fsm

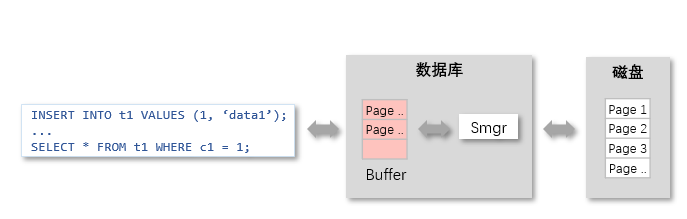

(5) buffer

选择page后，从磁盘读取page时，io开销很高，为了提高性能，存储模块会在内存中缓存一些经常访问的page，降低io次数

缓存page时，需考虑：

page数量很多：上文提到，1个数据库有很多表，1个表有很多page，磁盘上page的总大小，可能是T级别的，而内存大小，一般是G级别，因此，只能缓存少部分page
快速查找page：fsm每次选择page后，首先需判断page是否存在于缓存中，要遍历缓存中的page，显然查找速度很慢，因此，需提高page查找速度
page访问随机：内存只能缓存少部分page，而用户执行SQL时，短时间内访问的page数绝对大于内存中缓存的page数，因此，需制定缓存page淘汰机制
page并发访问：在缓存中的page，可能被多个事务访问，因此，需对缓存中的page加锁访问

buffer模块的功能是缓存page，并解决快速查找、并发访问等问题，无论是读还是写page，都优先从buffer中查找page：

buffer容量：根据每台机器内存大小、数据库配置参数等不同，buffer模块可缓存的page数也不同，一般是几千个page
buffer查找：buff中，所有page存在1个hash表中，每次查找page时，根据2个关键信息，[data-file对应的id, data-file中第几个page]，作为key值，可找到唯一的page
buffer插入：每次读或写page时，先在buffer中查找page，如果指定page不在buffer中，则从磁盘读取指定page，然后将page插入buffer中
buffer淘汰：随着page不断插入buffer，当buffer缓存快慢时，buffer会依据最近每个page的访问次数的依据，淘汰一些page
buffer落盘：当事务向buffer中的page写数据时，此时buffer中的page与磁盘上对应的page内容已不一致，即buffer中的page时脏页，为了提供读写效率，事务并不会立即将脏页落盘，后文会介绍buffer中脏页异步落盘的机制
buffer并发：buffer中的每个page，都有对应的读写锁，控制多事务对同一page的并发访问

buffer

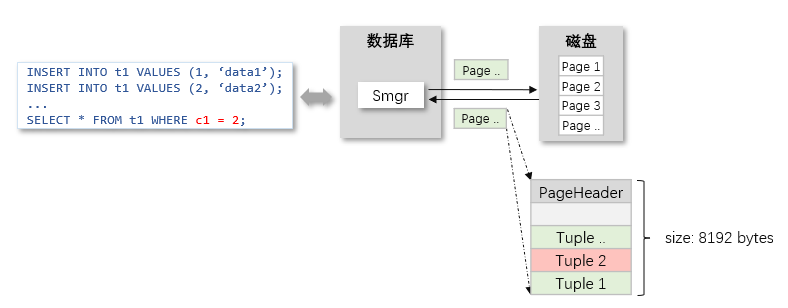

(6) smgr

从磁盘读取page时，1次读写1个page，本质是调用操作系统的文件读写接口read(), write()，设置读写偏移为8k的倍数、读写长度为8k

smgr模块简单封装了操作系统的read/write接口，上层只需传入page的编号，即可直接读写指定page，smgr的接口定义如下：

/* 1 创建或打开1个文件, rnode和文件路径和文件名有关，以后介绍 */
.. smgropen(RelFileNode rnode);
/* 2 向文件中写入1个Page。其中，blocknum即Page编号，从1开始的整数；buffer即长度为8k的Page数据 */
smgrwrite(.., BlockNumber blocknum, char *buffer, ..);
/* 3 从文件中读取1个Page。其中，blocknum即Page编号；buffer即用于存放Page的长度为8k的缓存区 */
smgrread(.., BlockNumb blocknum, char *buffer);
/* 4 其他之后介绍 */

另外，针对不同操作系统场景，smgr模块也可以封装不同操作系统的不同文件读写提供，对上层提供统一的接口。

smgr

(7) vfd

从磁盘读取page时，需确保文件已打开，即获取文件句柄

获取文件句柄时，需考虑：

句柄数量多：在linux中，1个进程，一般最多可同时打开几千个文件，但PostgreSQL是频繁读写文件的进程，1个数据库中，可能拥有上万个文件，因此，需解决数据库文件数大于单进程文件句柄数的限制
句柄访问随机：与buffer模块的原理类似，当句柄较多时，还需考虑句柄淘汰的问题

vfd模块的功能是缓存最近常用的句柄，当句柄数达到操作系统限制时，淘汰暂未被使用的句柄，确保打开新文件时，不会因达到操作系统句柄数限制而失败

(8) vm

向page写入tuple后，写入tuple的事务仍未提交，写入事务可能回滚，导致tuple失效，而且，写入事务未提交前，对于其他事务而言，该tuple并未生效。从page中删除tuple时，tuple也会失效。PostgreSQL需异步清理page中的失效tuple。

清理各page中未生效的tuple时，需考虑：

page数量很多：上文提到，1个data-file中的page数可能非常多，清理
page无无效tuple：1个page中，可能所有tulpe都是有效的，即无事务删除任何tuple、且所有插入tuple的事务也提交了等，此时，无需清理page

vm模块的功能是记录每个page是否含未生效的tuple，并提供快速判断指定page是否含未生效的功能

vm文件：为了记录所有page是否含未生效的tuple，1个表，除了拥有1个data-file文件，1个fsm-file外，还拥有1个对应的vm-file。vm-file存储data-file中每个page中是否含未生效tuple。假设data-file的名称为17000，则对应vm-file的名称为17000_vm
vm文件内容：对于data-file中的所有page，即第1，2， 3， …个page，vm中只会分别记录1个bool值，表示对应page中是否含未生效tuple
vm文件查找：fsm-file的大小远远小于data-file的大小，在异步清理无效tuple时，先快速从vm中判断指定page是否含含未生效tuple，便无需读取所有page，降低IO次数。另外，后文会提到，vm模块对索引模块也很重要
vm文件组织：vm文件本质是一个数组，数组的下标表表示对应page的编号

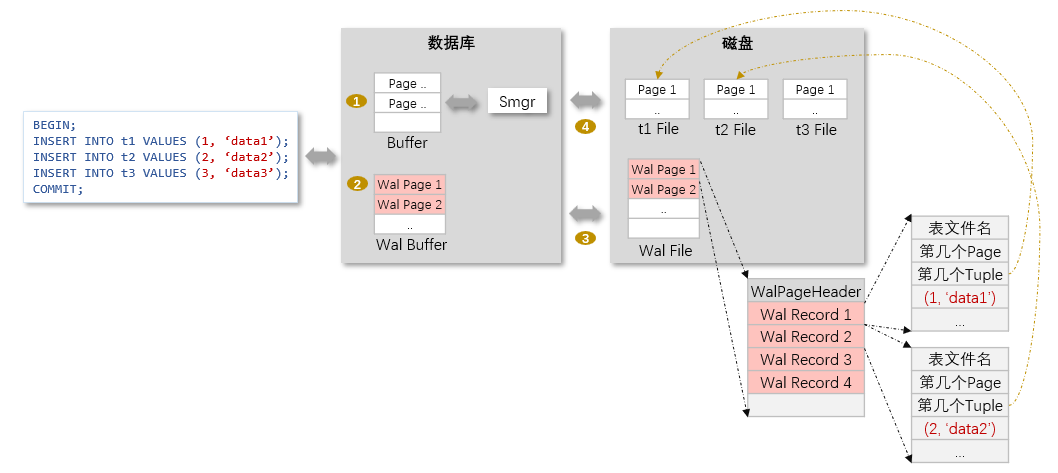

(9) wal

将tuple插入page后，page暂时在buffer中。存储模块需要在确保高可靠和高性能的前提下，将tuple落盘

将tuple落盘时，需要考虑以下问题：

高可靠：数据库是对可靠性要求极高的软件，当插入tuple的事务提交时，如果tuple未落盘，当发生断电等突发事件，内存即buffer中的tuple将会丢失，重启后，将出现事务提交，但是事务插入的tuple丢失，数据不一致
高性能：1个事务，可能将多个tuple，插入多个page。在事务提交前，如果依次将每个page都落盘，由于IO开销较高，将导致单个事务的处理时间变长，整体性能较低
高可用：数据库对可用性要求也极高，大部分场景，都需同时部署主、备数据库，当主数据库发生故障时，备数据库需升为主数据库，保证服务不中断，此时，要求主机源源不断往备机发送数据，并且保证，事务提交时，备机已成功接收与落盘数据。如果主机往备机发送SQL语句，备机接受和执行SQL语句，显然效率很低

wal模块的功能是收集所有文件写操作、写操作的信息、写操作涉及的数据，1写操作记录到1条wal-record中，当事务提交时，确保事务所有写操作生成的所有wal-record都落盘。示例：

用户执行事务

BEGIN;
INSERT INTO t1 VALUES (1, ‘data1’);
INSERT INTO t2 VALUES (2, ‘data2’);
INSERT INTO t3 VALUES (3, ‘data3’);

存储模块执行写操作
- 执行3次heap_insert，分别生成3条tuple，将3条tuple存入3个page，3个page暂存在buffer中
- 假设生成tuple-1, tuple-2, tuple-3，分别被写入data-file-1, data-file-2, data-file-3的page-1, page-2, page-3
用户提交事务
```
COMMIT;
```
存储模块执行事务提交
- 假如无wal模块：存储模块先将page-1, page-2, page-3落盘，再向用户返回事务提交成功
- 假如有wal模块：
  - 生成wal-record：将3条tuple存储3个page的同时，生成3条wal-record，3条wal-record记录的关键信息分别为[insert, data-file-1, page-1, tupl-1, tuple-offset], [insert, data-file-2, page-2, tupl-2, tuple-offset]， [insert, data-file-3, page-3, tupl-3, tuple-offset]
  - 落盘wal-record：3条wal-record可组合在一起，落盘1次即可
  - 发送wal-record：由于wal-record记录了所有关键信息，备机接受wal-record后，直接根据元信息重现主机的写操作即可，无需重复分析处理SQL，甚至，备机确保接收的wal-record落盘即可，无需在事务提交时立即重现写操作（实际上，执行1次事务，写文件的次数，文件的类型等，远超此处的示例）
  - 最后，返回事务提交成功

wal模块的上述机制，对关系数据库非常重要，几乎存在于所有关系数据库中
