1 基本概念

1.1 业务场景

场景一：数据共享（异构数据库）
1个公司，有2个部门：商品库存部门、商品成本部门。2个部门有不同技术栈，使用不同数据库产品:postgresql、mysql。2个部门需共享相同的表：商品信息表。
场景二：数据容灾
应用存储数据时，同时将数据存储至postgresql于mysql中，避免某款数据库出现无法恢复的数据损坏问题。
场景三：版本升级
从postgresql 13版本，升级到postgresql 16版本。
场景四：数据迁移（异构数据库）
从postgresql，将数据库迁移到mysql中。

1.2 逻辑复制

从一个数据库中，将针对指定表的insert、delete、update等写操作，复制到其他另一个数据库、工具等。
复制该场景中，有2种角色：

发布端：发送端
订阅端：接收端

1.3 实现思路

此处，以postgresql为例，逻辑复制实现思路如下：

上图中，关键流程如下：

执行sql：应用执行insert、delete、update等语句
生成wal：postgres进程执行sql，生成wal，将wal写入文件
发送wal：如果启用逻辑复制，发布端会启动一个用于逻辑复制的wal-sender进程，读取wal，将wal解码为logical-wal，并将logical-wal发送给订阅端
重放logical-wal：订阅端将logical-wal当做单条insert、delete、update语句执行

1.4 基本概念

逻辑复制大致流程，与物理复制类似。不过，在复制流程中，差异也很多，以上图为例，关键差异如下：

物理复制
1. 复制粒度：实例产生的所有wal
2. 发送数据：wal
3. 发送粒度：流
4. 回放数据：回放wal
逻辑复制：
1. 复制粒度：指定的一个或多个用户表，或者表中符合指定过滤条件的数据
2. 发送数据：logical-wal。针对一个写操作，会发送一条对应的logical-wal，即一条message。message中的关键内容包括：操作、数据。
  - 示例1：
    - 执行sql：INSERT INTO t1 VALEUS (1, 'data1')
    - 生成wal：[1] [1800 1810 0 1 ..] [1, 'data1'] ...。格式为：操作类型、filenode、数据等
      - 格式：
    - 发送logical-wal: [I] [1, 'data1']
  - 示例2：
    - 执行sql：DELETE FROM t1 WHERE c2 = 'data1'
    - 生成wal：[3] [1800 1810 0 1 ..]。格式为：操作类型、filenode等
    - 发送logical-wal: [D] ['data1']
3. 发送粒度：默认情况下，是一个完整事务包含的多条message
4. 回放数据：apply logical-wal。提取logical-wal中的操作与数据，调用heapam层接口。示例：
  - 示例1：
    - 接收logical-wal: [I] [1, 'data1']
    - 回放logical-wal：heap_insert
  - 示例2：
    - 接收logical-wal: [D] ['data1']
    - 回放logical-wal：heap_beginscan、heap_delete

2 使用方法

2.1 发布端：配置参数

修改wal级别，多存储一些信息

echo "wal_level=logical" >> $PGDATA/postgresql.conf

配置身份认证非核心参数

echo "max_replication_slots=4" >> $PGDATA/postgresql.conf
echo "max_wal_senders=4" >> $$PGDATA/postgresql.conf
echo "max_logical_replication_workers=32" >> $PGDATA/postgresql.conf
echo "listen_addresses='*'" >> $PGDATA/postgresql.conf

sed -i '1i host all all 0.0.0.0/0 md5\n' $PGDATA/pg_hba.conf
echo "host replication all 0.0.0.0/0 md5" >> $PGDATA/pg_hba.conf

发布端：重启参数生效

2.2 发布端：创建发布

创建表

CREATE TABLE pt1(c1 INT,c2 TEXT);
CREATE TABLE pt2(c1 INT, c2 TEXT);

创建发布信息
指定哪些表需要复制。

CREATE PUBLICATION pub1 FOR TABLE pt1,pt2;

创建复制槽
- 存储复制状态：wal的位置。
- 存储数据格式
```
SELECT pg_create_logical_replication_slot('pslot1', 'pgoutput');
```

创建用户：订阅端通过该用户连接发布端，以进行数据传输

CREATE USER pu1 REPLICATION SYSADMIN LOGIN ENCRYPTED PASSWORD 'pu1.12345';
GRANT ALL ON pt1,pt2 TO pu1;

2.3 订阅端：创建订阅

创建表
与发布端保持一致

CREATE TABLE pt1(c1 INT,c2 TEXT);
CREATE TABLE pt2(c1 INT, c2 TEXT);

创建订阅信息

CREATE SUBSCRIPTION sub1
    CONNECTION 'host=127.0.0.1 port=5432 dbname=pubdb user=pu1 password=pu1.12345'
    PUBLICATION pub1
    WITH (create_slot = false, slot_name = 'pslot1', copy_data = true);

订阅端自动启动apply-worker进程，与发布端建立连接，接收发布端的logical-wal，并回放logical-wal。

3 核心设计

3.1 整体架构

逻辑复制架构中，有3类角色：

应用：发送sql
发布端：执行sql，生成wal，解码wal生成logical-wal，发送logical-wal
订阅端：接收logical-wal，回放logical-wal

以2个事务并发执行sql为例，在发布端，关键进程为wal-sender。在订阅端，关键进程为apply-worker。

3.2 工作流程

以下是一个典型场景的大致流程：

步骤1-9：发布端接收客户端连接，接收与执行sql
步骤10-28：订阅端启动实例，检查订阅信息，与发布端建立连接并进行逻辑复制

[发布端]                                                                                        [订阅端]

postmaster        postgres                     wal-writer    wal-sender              wal-file   postmaster             apply-launch                apply-worker
+-------------------+------------------------------+------------+---------------------------+---+---------------------------+---------------------------+----------------------+
| 1 receive connect |                              |            |                           |   |                           |                           |
| 2 fork postgres ->|                              |            |                           |   |                           |                           |
|                   | 3 receive sql                |            |                           |   |                           |                           |
|                   |   delete .. t1 .. c1=10      |            |                           |   |                           |                           |
|                   | 4 scan tuple from t1         |            |                           |   |                           |                           |
|                   | 5 get tuple pointer          |            |                           |   |                           |                           |
|                   | 6 mark tuple deleted         |            |                           |   |                           |                           |
|                   | 7 generate wal               |            |                           |   |                           |                           |
|                   |   type=delete,xid=11         |            |                           |   |                           |                           |
|                   |   filenode=1700,offset=8-3   |            |                           |   |                           |                           |
|                   |   data='10',column=1         |            |                           |   |                           |                           |
|                   | 8 copy wal to wal-buffer --->|            |                           |   |                           |                           |
|                                                  | 9 write wal--------------------------->|   |                           |                           |
|                                                               |                           |   | 10 startp                 |                           |
|                                                               |                           |   | 11 startup apply-launch ->|                           |
|                                                               |                           |   |                           | 12 read suscription       |
|                                                               |                           |   |                           | 13 calucate worker num    |
|                                                               |                           |   | <-------------------------| 14 register worker info   |
|                                                               |                           |   | 15 read bgworker info                                 |
|                                                               |                           |   | 16 startup apply-worker ----------------------------->|
| <-------------------------------------------------------------+---------------------------+-----------------------------------------------------------| 17 ask publication
| 18 receive connect                                            |                           |                                                           |
| 19 fork postgres as wal-sender ------------------------------>|                           |                                                           |
                                                                | 20 read wal <-------------|                                                           |
                                                                | 21 decod to decode-wal                                                                |
                                                                | 22 send decoded-wal ----------------------------------------------------------------->|
                                                                                                                                                        | 23 receive decoded-wal
                                                                                                                                                        | 24 apply decoded-wal
                                                                                                                                                        | (if is postgresql)
                                                                                                                                                        | 25 scan tuple from t1
                                                                                                                                                        | 26 get tuple pointer
                                                                                                                                                        | 27 mark tuple deleted
                                                                                                                                                        | 28 generate wal

3.3 数据格式

4 实现源码

上述流程中可以看到，逻辑复制由订阅端触发。此处，从订阅端开始，介绍复制流程：

4.1 订阅端：apply-launch

4.2 订阅端：apply-worker

4.3 发布端：postmaster

4.4 发布端：wal-sender

5 性能优化

5.1 现状

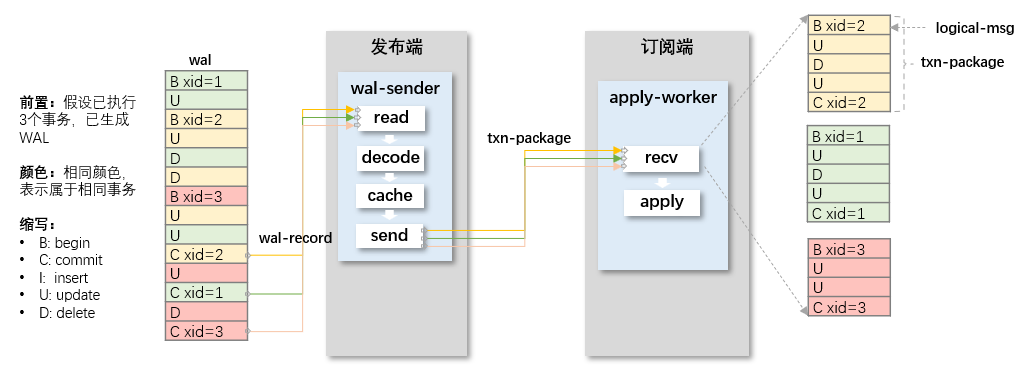

首先，以一个简单示例，介绍vastbase当前版本逻辑复制的工作流程，假设：有3个事务并行执行update, insert, delete等操作，复制流程如下：

base

各关键步骤的解释如下：

发布端
1. 生成wal: 执行事务，生成wal。产生wal的操作包括：begin, insert, update, delete, commit等
2. 读取wal-reacord: wal-sender线程，按序读取wal-record
3. 解码wal-record：wal-sender线程，提取wal-record中的关键信息，包括操作类型、tuple中的数据等逻辑信息，不包括filenode等物理信息，生成logical-msg。1条wal-record生成1条logic-msg
4. 缓存logic-msg：生成logic-msg后，一般不直接发送，而是先缓存，达到特定条件才发送。属于同一事务的logical-msg缓存在一起
5. 发送txn-package：当解码到commit transaction的wal-record时，发送一次txn-package，包含该事务所有的logic-msg
订阅端
1. 接收txn-package：apply-worker线程，持续接收txn-package
2. 回放logic-msg：从txn-package按序读取logic-msg中，解析操作类型、数据等，调用heapam层接口重放logical-msg

当前版本，几个关键设计如下：

发布端
1. 生成wal
2. 读取wal-record
3. 解码wal-record
4. 发送txn-package：
  - 发送内容：发送3个txn-package，1个txn-packag包含1个事务的所有logical-msg
  - 发送时机：解码到commit transaction的wal-record后
订阅端
1. 接收txn-package：串行接收3个txn-package
2. 回放logic-msg：串行回放txn-package中的所有logical-msg

5.2 优化方案

优化点一：发布端-流复制协议（逻辑数据）

从订阅段角度看，一次接收与处理一个事务的package，复制过程是串行的。

流复制协议，主要优化上述流程中的：发送txn-package、接收txn-package步骤，让发布端并行发送多个事务的logical-msg。即同一时刻，订阅端可能存在多个未提交的事务。

复制流程中，改动如下：

发布端
1. 生成wal
2. 读取wal-record
3. 解码wal-record
4. 发送stm-package：
  - 发送内容：发送3个或更多的stm-package，1个stm-packag包含1个事务的部分logical-msg
  - 发送时机：已缓存的logical-msg总大小达到阈值，以及解码到commit transaction的wal-record后
订阅端
1. 接收stm-package：接收3个或更多的stm-package
2. 回放logic-msg

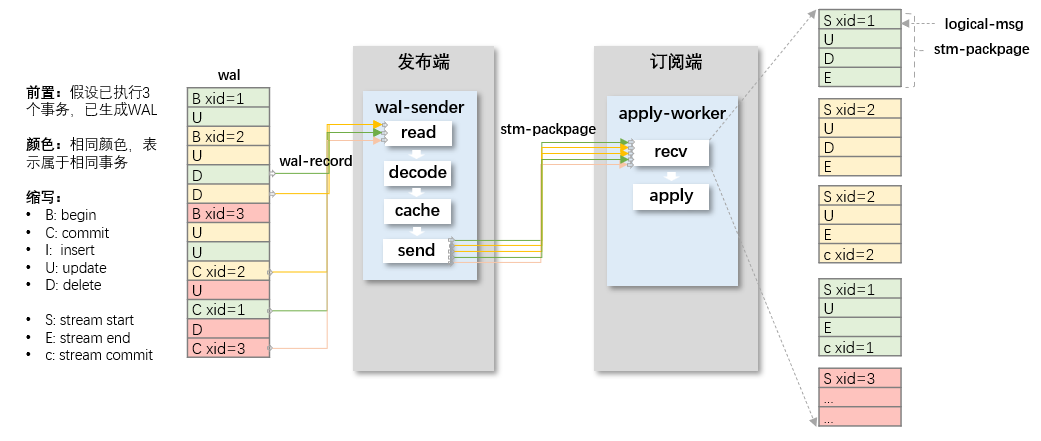

流程图如下：

opt1

优化点二：订阅段-并行回放机制（逻辑数据）

并行回放机制，主要优化上述流程中的：回放logical-msg步骤，让订阅端并行回放多个事务的logical-msg。流复制协议，让发布端并行发送事务数据，并行回放机制，依赖流复制协议。

复制流程中，改动如下：

发布端
1. 生成wal
2. 读取wal-record
3. 解码wal-record
4. 发送stm-package：
订阅端
1. 接收stm-package：leader线程，持续接收stm-package，提取、记录事务信息，分发stm-package给worker，由worker完成apply。从package中提取xid，判断事务状态：
  - 事务开始：（即本事务的第1个stm-package）
    - 尝试申请1个空闲的worker，发送stm-package。之后，worker被该事务独占，只接收、回放本事务的stm-package，直到回放完事务commit或abort的logical-msg，才释放worer
    - 如果没有空闲worker，stm-package会暂时缓存，等待空闲worker
  - 事务进程中（即本事务的第2+个stm-package）
    - 查找已占用的worer，发送stm-package
  - 事务结束（package中commit/abort对应的logical-msg）
    - 查找对应的worer，发送stm-package，等待对commit/abort的apply，才继续接收下一个package
2. 回放logic-msg：worker线程，接收stm-package，提取logical-msg中的信息，调用heapam接口回放。

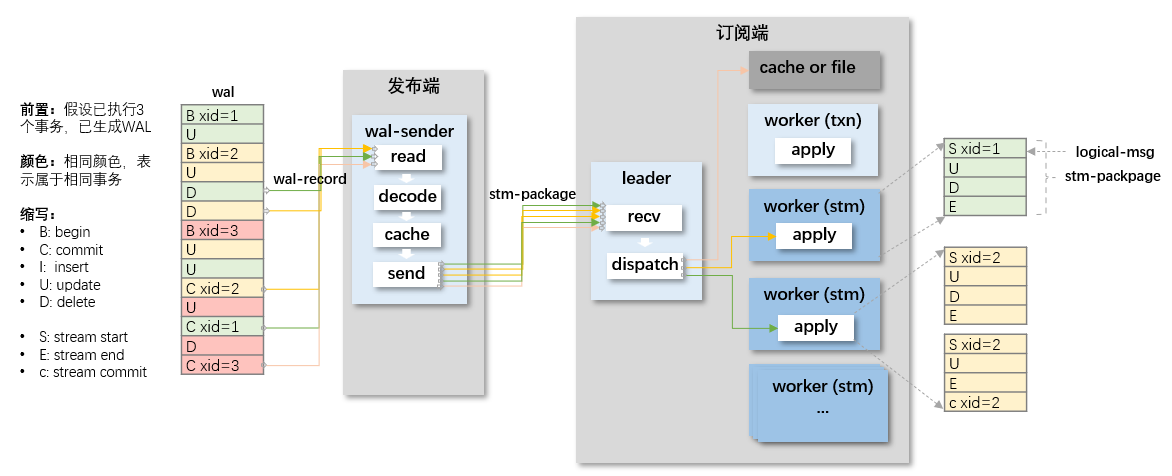

流程图如下：

opt2

另外，事务并行后，需确保数据一致性。示例：在发布单，有事务1和2，更新同1个tuple，事务1先更新，事务wal日志如下：

B: 1
B: 2
U: 1 -- 先更新
C: 1
U: 2 -- 事务1提交后，才更新成功
C: 2

在并行回放场景，订阅端，必须确保：C:1限制，U:2后执行。当前方案中，解决该问题的设计如下：

发布端：解码到C后，直接发送
订阅端：接收到C后，等待C回放完成，再继续接收后续的logical-msg

另外，还有一些特殊场景，与核心设计无关，此处不展开讨论，比如：

混合机制：发布端同时发送stm-packpage和txn-package（订阅端启用1个txn-worker和多个stm-worker，txn-worker只处理txn-package）
抢占机制：收到stm-package，内含commit的logical-msg，但是，没有空闲的stm-worker，无法处理commit。（此时txn-worker是空闲的，抢占txn-worker）

优化点三：发布端-并行解码机制

高并发场景，在发布端，有数百个线程执行事务并生成wal，而仅有1个线程解码wal。实现流复制协议、并行回放机制后，解码存在瓶颈，因此，需使用并行解码机制。

当前版本的vastbase中，已具备并行解码功能，只是无法用于逻辑复制场景，需额外改动适配。

复制流程中，改动如下：

发布端
1. 生成wal
2. 读取wal-record
  - 以前，读取、解码、发送步骤，由1个wal-sender线程完成。现在，将读取、解码、发送等步骤，拆分为多个线程。该机制非本次新增，此处不再详细介绍。
3. 解码wal-record
4. 发送stm-package
订阅端
1. 接收stm-package
2. 回放logic-msg

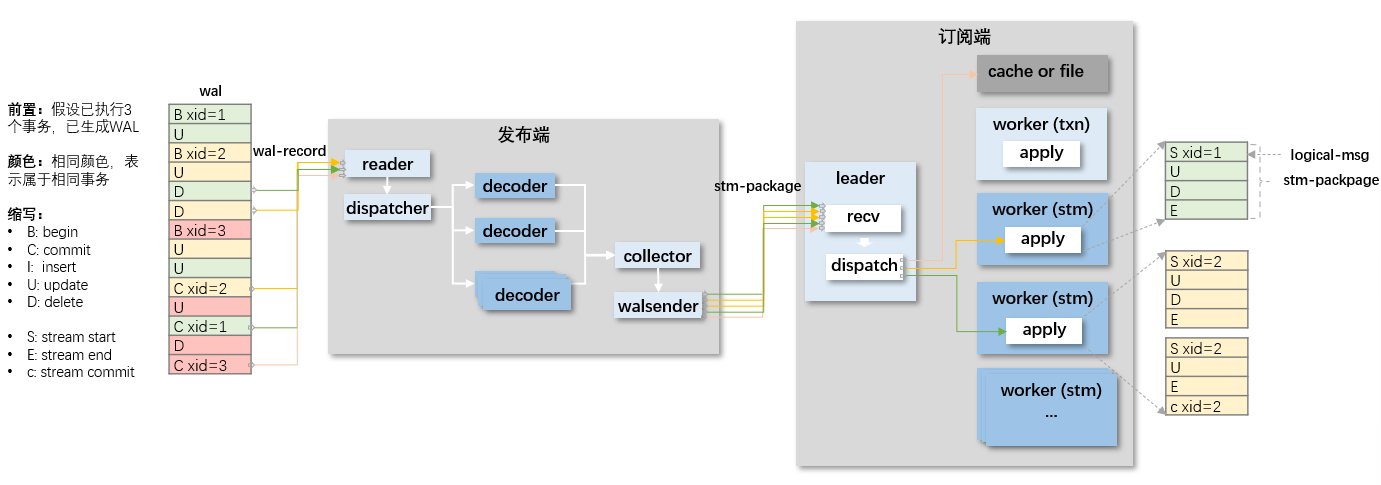

最终，集成3个优化方案后，流程图如下：

opt3

目前，测试数据如下：

测试场景：tpcc
- 部署：单机
- warhouse：100
- 并发：400
- tpmc：约40w
测试结果
- 基线：
  - 发布端wal生成速度：约100m/s
  - 端到端逻辑复制：约10m/s
- 目标：
  - 端到端逻辑复制：70-100m/s
- 优化后：
  - 端到端逻辑复制：解码、发送、接收、多线程分发、并行回放(60-100个线程)：约50m/s
  - 订阅端只接收：解码、发送、接收：80+m/s
  - 订阅端只多线程分发：解码、发送、接收、多线程分发：70+m/s
性能瓶颈

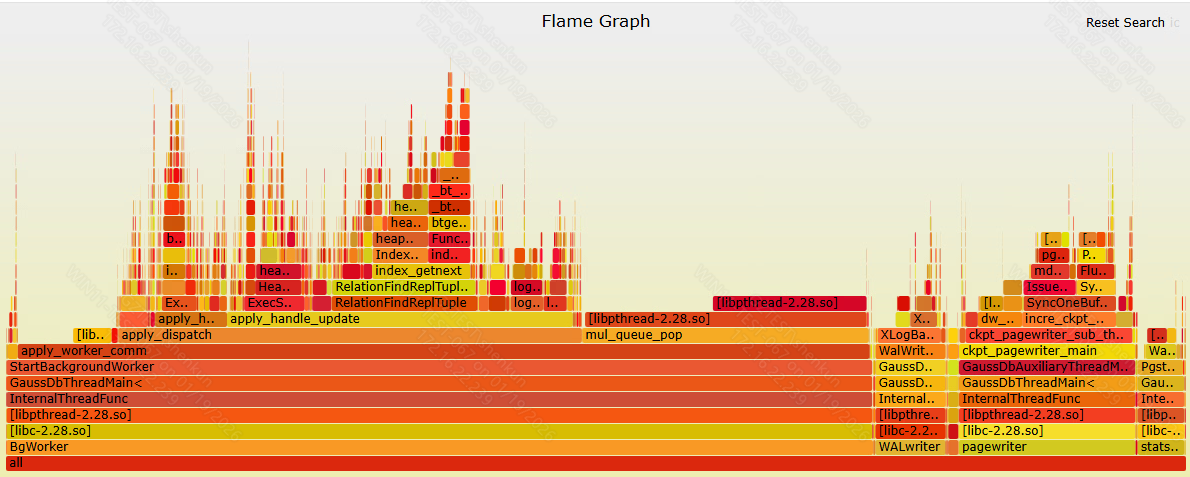

- worker饥饿：通过火焰图分析，订阅端的worker线程，大部分时候出于饥饿状态，需继续优化，充分利用worker线程。

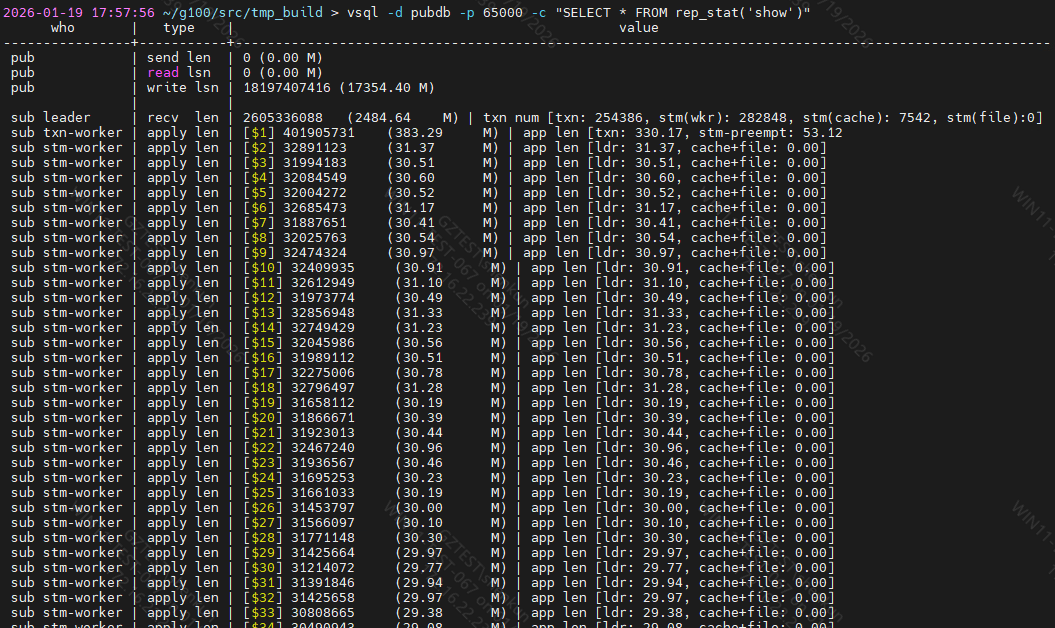

- 负载均衡：tpcc中，1个事务中执行的写操作，从5个到20+个不等，订阅端回放结果如下：

5.3 未来方案

一、计划优化点一：发布端-事务提交等待

发布端解码事务commit日志后，判断订阅端进行中的事务量，如果事务较少，则先发送一批其他事务的stm-packpage，再发送commit的logical-msg
