1 简介

1.1 目的

在应用与数据库传输数据时，为避免攻击者对数据进行窃听、篡改、伪造、重放等攻击，Vastbase支持采用TLS协议保障数据机密性与完整性。
通过TLS协议，应用传输数据指至服务端路程如下：

1. 建立连接：与数据建立TCP连接
2. 生成密钥(TLS)：采用TLS协议协商生成密钥(连接级)
3. 加密数据(TLS)：使用密钥加密数据(SQL等)
4. 发送数据：通过TCP协议，发送数据密文至数据库

客户可能采用第三方工具，截取网络流量，获取传输中的SQL等数据，进行流量审计。但是，在使用TLS协议的情况下，网络中的数据是密文形式，无法进行流量审计。为解决该问题，本文介绍如何让第三方工具获取密钥，以解密网络中的数据密文。

1.2 适用范围

本文适用于3.0.8 psu4以之后版本。未来本需求将同步至2.2.15版本。

1.3 术语定义、首字母缩写词和缩略语

• SSL: Secure Sockets Layer，于保障网络通信安全的加密协议，早期协议，存在设计缺陷，目前由TLS协议替代。但是，SSL也可不特指SSL协议，可泛指所有通信安全加密协议。同时，由于历史原因，以及前向兼容，数据库中的很多参数与接口采用SSL命令，实际使用的是TLS协议。无需纠结TLS与SSL差异，vastbase中SSL等于TLS。
• TLS: Transport Layer Security，更安全的传输加密协议。早期版本1.0,1.1已不安全，主流版本为1.2,1.3。

1.3 参考资料

• 原始需求：https://www.tapd.cn/tapd_fe/60475194/story/detail/1160475194001084569
• openssl支持的所有cipers： https://docs.openssl.org/3.0/man1/openssl-ciphers/
• ssl与tls原理：博客写了一点点，没整理

2 TLS协议支持第三方流量审计

2.1 功能简述

【需求现状】
目前，大部分第三方流量审计工具，可在一些特定场景下，解密由TLS协议加密后的数据。以vastbase为例，使用TLS协议分为以下阶段：

1. 生成证书、私钥文件
2. vastbase端配置证书、私钥文件
3. vsql端配置证书、私钥文件
4. vsql连接vastbase
   4.1 建立tcp连接
   4.2 使用证书校验对方身份
   4.3 双发协商选择算法套件：包括密钥生成协议、加密算法等
   4.4 双方协商生成密钥
5. vsql与vastbase传输数据
   5.1 发送数据前，使用密钥加密数据
   5.2 发送数据密文
   在4.3步骤中，可配置不同的密钥生成协议，对于其中一部分协议，在步骤4.4中，第三方工具可获取密钥，第步骤5.2中，第三方工具截取数据密文后，即可解密数据。
   但是，4.3步骤中，目前vastbase仅支持2种密钥生成协议，这2种协议都无法让第三方工具获取密钥。

【密钥生成协议】
此处介绍2类常见的密钥生成协议：

• 一、DHE密钥协商协议
  Vastbase目前支持的2种协议，都属于此类协议

  client                                    server
  +-------------------------------------------+-----------------------------------
  |  <-------- 0. 双方随机约定一些参数 ------>  |
  | 1. 生成随机私钥 client_priv
  | 2. 基于client_priv，计算公钥 client_pub
  | 3. 发送公钥 client_pub ------------>
                                              | 4. 接收公钥 client_pub
                                              | 5. 生成随机私钥 server_priv
                                              | 6. 基于server_priv，计算公钥 server_pub
                              <------------   | 7. 发送公钥 server_pub
  | 8. 接收公钥 server_pub
  | 9. 基于client_priv，server_pub，计算密钥
                                              | 10. 基于server_priv，client_pub，计算密钥
  （第9步和第10步，可以计算出相同的密钥）

  简单举个例子
  client                                    server
  +-------------------------------------------+-----------------------------------
  |  <----- 0. generate and send (2,11) ----> |
  | 1. generate 8
  | 2. caculate (8 * 2) % 11 = 5
  | 3. send 5 ---------->
                                              | 4. receive 5
                                              | 5. generate 10
                                              | 6. caculate (10 * 2) % 11 = 9
                              <------------   | 7. send 9
  | 8. receive 9
  | 9. key = (8 * 9) % 11 = 6
                                              | 10. key = (10 * 5) % 11 = 6

  攻击者：截获网络流量，获取2,11,5,9，无法计算出密钥为6


• 二、RSA密钥交换协议
  该协议支持第三方工具解密流量，客户选择的工具已适配该协议。TLS还支持其他PSK、SRP等协议，但是，由于这些协议比较少见，且客户选择的工具未适配，本次不适配其他协议。

  client                                    server
  +-------------------------------------------+-----------------------------------
                                              | 1. 提前配置私钥、公钥 server_priv, server_pub
                              <------------   | 2. 发送公钥 server_pub
  | 3. 生成密钥 key
  | 4. 使用公钥加密密钥 enc_key = enncrypt(key, server_pub)
  | 5. 发送密钥 enc_key  -------->
                                              | 6. 接收密钥 enc_key
                                              | 7. 解密密钥 key = decrypt(enc_key, server_priv)

  攻击者：截获网络流量，获取公钥server_pub, 加密后的enc_key，因为没有私钥，无法解密得到key
  第三方工具：如果提前拿到server_priv，并且截获网络流量获取en_key，则可解密得到key


【TLS算法套件】
TLS协议主要提供4个功能：

• 身份认证（基于证书）
• 密钥生成（对称密钥）
• 数据机密性（对称加密）
• 数据完整性

用户使用TLS协议时，可选择不同算法套件，不同算法套件中，上述4个功能采用的协议或算法不同。
openssl 1.1.1n支持的算法套件有100+种，在编译libssl.so时，裁剪一些冷门的、不安全的算法套件后，vastbase使用的openssl支持60种。（执行openssl ciphers -v或者-v ‘ALL:eNULL’可查看）

• 内核已支持以下几种：

  1. ECDHE-ECDSA-AES256-GCM-SHA384
  2. ECDHE-RSA-AES256-GCM-SHA384
  3. DHE-RSA-AES256-GCM-SHA384
  4. ECDHE-ECDSA-AES128-GCM-SHA256
  5. DHE-RSA-AES128-GCM-SHA256
  6. ECDHE-RSA-AES128-SHA256
  7. ECDHE-ECDSA-SM4-CBC-SM3
  8. 4个仅tassl支持的国密算法套件

• 客户选择的第三方工具，支持7种：

  编号	算法套件	代码定义	支持情况
  1	AES256-SHA256	TLS_RSA_WITH_AES_256_CBC_SHA256	可支持
  2	AES128-SHA256	TLS_RSA_WITH_AES_128_CBC_SHA256	可支持
  3	DES-CBC3-SHA	TLS_RSA_WITH_3DES_EDE_CBC_SHA	含不安全算法3des，vastbase依赖的libssl.so编译裁剪
  4	DES-CBC3-SHA	SSL_RSA_WITH_3DES_EDE_CBC_SHA	含不安全算法3des，vastbase依赖的libssl.so编译裁剪
  5	AES256-SHA	SSL_RSA_WITH_AES_256_CBC_SHA	含不安全算法sha1，可支持，不建议支持
  6	AES128-SHA	TLS_RSA_WITH_AES_128_CBC_SHA	含不安全算法sha1，可支持，不建议支持
  7	AES256-GCM-SHA256	TLS_RSA_WITH_AES_256_GCM_SHA256	找不到，只有AES256-GCM-SHA384、AES128-GCM-SHA256

  客户提的几种看起来取名简单，和之前的风格不同，但这是openssl取的，这些名称都直接传递给libssl.so，openssl迭代过很多版本，执行openssl cipher -v显示的对应的名称就是以下4个。

  7种算法套中：

  • 第1、2种，算法是安全的，协议不太安全，但符合标准，整体算是安全的，可以不用参数控制
  • 第2，3种，算法非常不安全，我们的openssl都完全不支持
  • 第4，5种，算法不安全，如果要支持，需要参数控制
  • 第7种，找不到

  客户的要求，第三方工具能解密数据，因此只需至少支持其中1种即可，无需全都支持。
  客户提出的7种，本次支持2种。另外，还有2种客户未提出，但也满足条件，疑似是第7种，使用GCM加密模式，性能更高，本次也支持：

  • AES128-SHA256
  • AES256-SHA256
  • AES128-GCM-SHA256
  • AES256-GCM-SHA384
    （代码中的定义分别为：TLS1_TXT_RSA_WITH_AES_128_SHA256、TLS1_TXT_RSA_WITH_AES_256_SHA256、TLS1_TXT_RSA_WITH_AES_128_GCM_SHA256、TLS1_TXT_RSA_WITH_AES_256_GCM_SHA384）

以下是vastbase libssl.so支持的60种完整算法套件，仅供参考：

2.2 功能说明

2.2.1 使用流程

前置条件：生成证书

此处介绍基于openssl工具，生成自签名证书的流程，与之前版本相比，无任何区别。

1. 创建存放私钥与证书的文件夹

   mkdir certs
   cd certs
   mkdir ./demoCA ./demoCA/newcerts ./demoCA/private
   echo '01'>./demoCA/serial
   touch ./demoCA/index.txt


2. 配置openssl工具
   从Vastbase安装包中，获取openssl工具以及openss配置文件。假设Vastbae安装包存放在$GAUSSHOME目录。

   cp $GAUSSHOME/bin/openssl ./
   chmod +x ./openssl
   export PATH=`pwd`:$PATH
   which openssl # 确保openssl来源于Vastbase安装包，避免因版本不同造成证书不可用
   openssl version
   cp $GAUSSHOME/share/sslcert/gsql/openssl.cnf ./
   export OPENSSL_CONF=`pwd`/openssl.cnf


3. 创建CA私钥、CA证书

   openssl genrsa -out demoCA/private/cakey.pem 2048
   openssl req -new -config openssl.cnf -key demoCA/private/cakey.pem -subj /C=CN/ST=BJ/L=HaiDian/O=VAST/OU=SEC/CN=CA -out cacert.req
   openssl ca -selfsign -config openssl.cnf -batch -keyfile demoCA/private/cakey.pem -in cacert.req -out demoCA/cacert.pem


4. 创建数据库私钥、数据库证书

   openssl genrsa -out server.key 2048
   openssl req -new -config openssl.cnf -key server.key -subj /C=CN/ST=BJ/L=HaiDian/O=VAST/OU=SEC/CN=server -out server.req
   openssl ca -config openssl.cnf -days 3650 -batch -in server.req -out server.crt


5. 创建应用端私钥、应用端证书

   openssl genrsa -out client.key 2048
   openssl req -new -config openssl.cnf  -key client.key -subj /C=CN/ST=BJ/L=HaiDian/O=VAST/OU=SEC/CN=client -out client.req
   openssl ca -config openssl.cnf -days 3650 -batch -in client.req -out client.crt


6. 设置私钥与证书文件权限

   chmod 600 client* server* ca* demoCA/ca*


场景一：配置可解密的TLS算法套件

1. 创建新用户

   vsql -d vastbase -c "CREATE USER u1 PASSWORD 'u1.password';"


2. 配置SSL证书
   此处，假设数据库的数据目录为$VBDATA。

   export VBDATA=$GAUSSHOME/data
   vb_guc set -D $VBDATA -c "ssl=on"
   vb_guc set -D $VBDATA -c "require_ssl=on"
   vb_guc set -D $VBDATA -c "ssl_cert_file='`pwd`/server.crt'"
   vb_guc set -D $VBDATA -c "ssl_key_file='`pwd`/server.key'"
   vb_guc set -D $VBDATA -c "ssl_ca_file='`pwd`/demoCA/cacert.pem'"


   接下来，需配置TLS协议采用的默认算法套件

   • 之前版本，ssl_ciphers取值范围如下：
     1. ECDHE-ECDSA-AES256-GCM-SHA384
     2. ECDHE-RSA-AES256-GCM-SHA384
     3. DHE-RSA-AES256-GCM-SHA384
     4. ECDHE-ECDSA-AES128-GCM-SHA256
     5. DHE-RSA-AES128-GCM-SHA256
     6. ECDHE-RSA-AES128-SHA256
     7. ECDHE-ECDSA-SM4-CBC-SM3
     8. 4个仅tassl支持的国密算法套件
   • 本版本，新增4个取值范围

     • AES128-SHA256

     • AES256-SHA256

     • AES128-GCM-SHA256

     • AES256-GCM-SHA384

       vb_guc set -D $VBDATA -c "ssl_ciphers='AES128-SHA256'"


3. 开启远程登录

   vb_guc set -D $VBDATA -c "listen_addresses='*'"


4. 开启登录防火墙
   在pg_hba.conf中，添加一行配置，确保该配置在所有host配置的第1行

   vb_guc set -D $VBDATA -h "host all all 0.0.0.0/0 sha256"


5. 重启数据库，使配置生效

6. 应用端配置私钥与证书
   应用端通过环境变量或连接参数配置私钥与证书。

   export PGSSLMODE=verify-ca
   export PGSSLCERT=`pwd`/client.crt
   export PGSSLKEY=`pwd`/client.key
   export PGSSLROOTCERT=`pwd`/demoCA/cacert.pem


7. 应用端连接数据库

   vsql -h localhost -p 5432 -d vastbase -U u1 -W 'u1.password' -r
   # 预期结果：连接成功，启动TLS协议，使用的算法为AES128-SHA256（vsql会显示采用的算法套件）


场景二：第三方工具解密TLS流量

1. 按场景一配置数据库

2. 使用tcpdump监听数据库端口，准备抓包
   需要root用户执行，接下来抓包的数据将输出到vsql.pcap中

   tcpdump -i any -w ./vsql.pcap 'tcp port 5432'


3. vsql通过TLS连接数据库

   vsql -h localhost -p 5432 -d vastbase -U u1 -W 'u1.password' -r


   此时，步骤2会在后台抓取vsql与vastbase传输的所有数据，并输出到vsql.pcap中

4. windows机器下载vsql.pcap

5. windows机器下载server.key文件
   即ssl_key_file参数配置的文件

6. windows安装wireshark工具

7. wireshark直接打开vsql.pcap

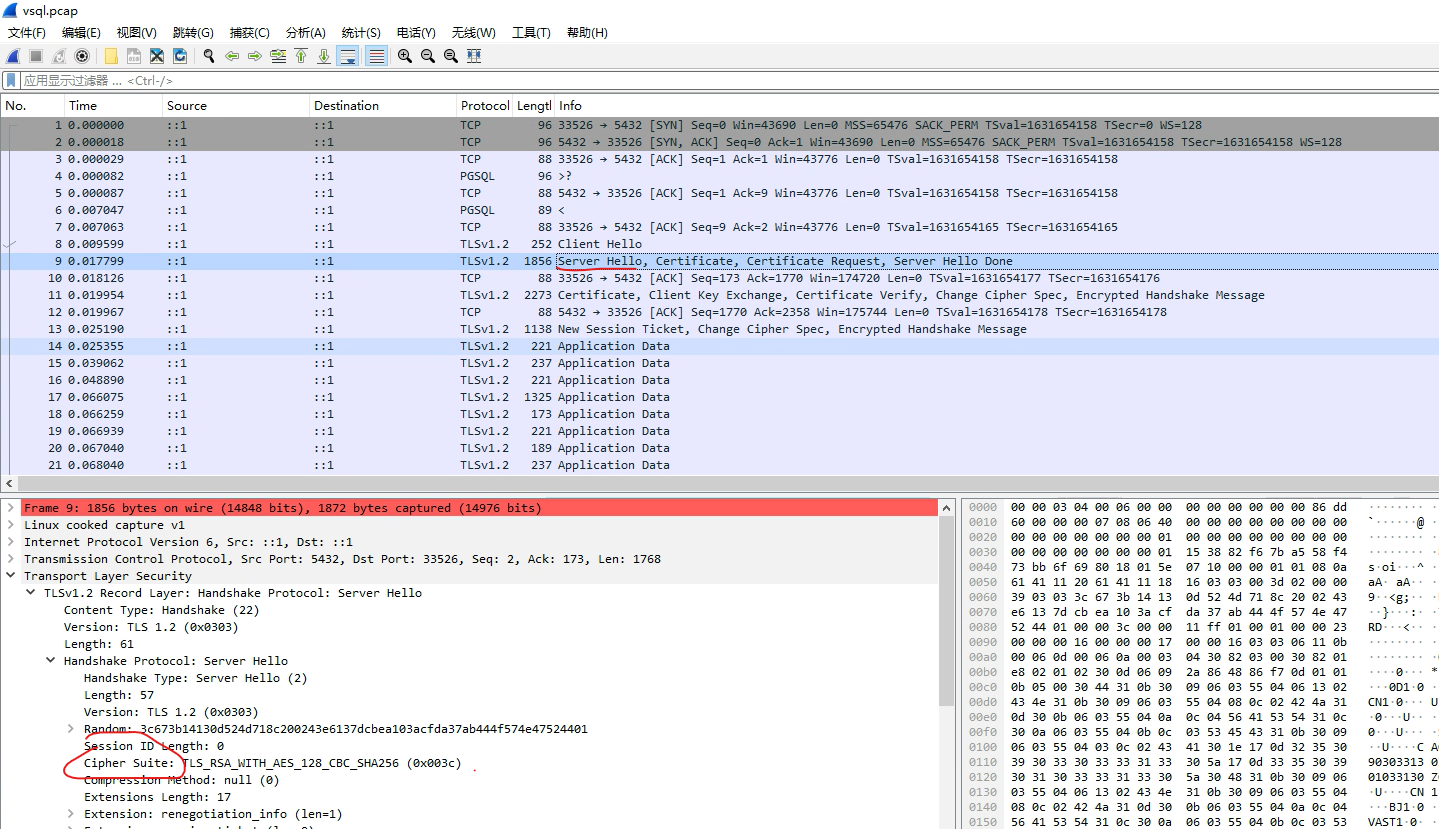

   效果如下图所示，可看到TLS握手过程，包括：选择算法套件、生成密钥流程等。此时，传输的数据是密文格式


8. wireshark导入server.key
   以此点击：

   • 编辑
   • 首选项
   • Protocols
   • TLS：协议有点多，得好好找一下
   • RSA keys list
   • Edit
   • 点“+”号
   • 配置：
     • IP address：0.0.0.0
     • Port: 5432
     • Protocol：（不填）
     • Key File：下载的server.key
       保存配置

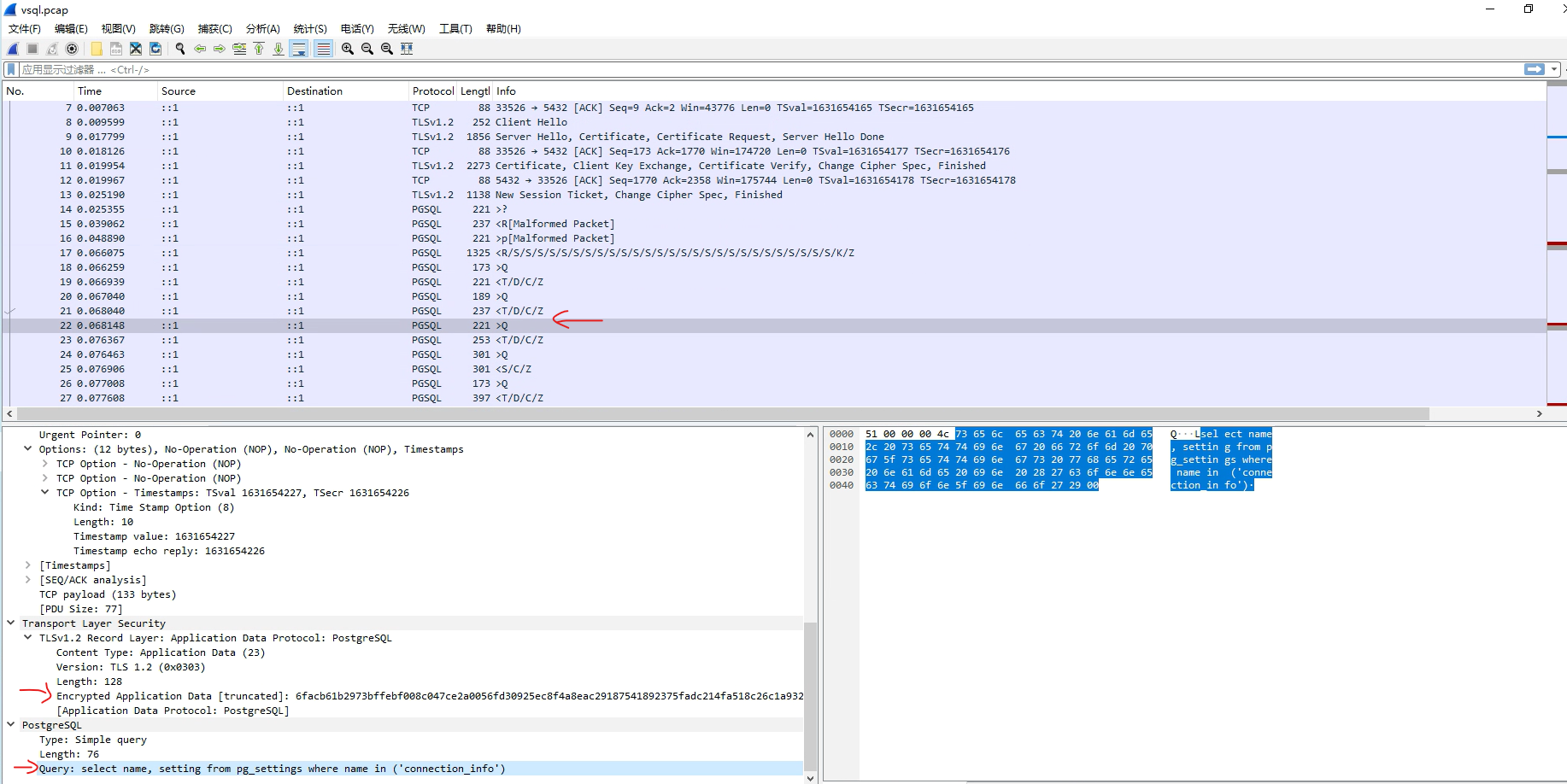

9. 此时，vsql.pcap会自动刷新成为以下内容：


场景三：第三方工具解密JDBC TLS流量

JDBC无任何改动，当vastbase配置新算法套件时，JDBC也能正常使用TLS协议

扩展场景：其他组件使用TLS协议

在使用TLS协议时，数据库端ssl_ciphers参数控制使用哪种算法套件，客户端无控制参数。
此次修改，仅修改服务端，未修改客户端。vsql默认可使用新增算法套件。
其他数据库工具/组件，可能会采用TLS协议访问数据库，当数据库端配置新增的算法套件时，其他数据库组件无需修改，可直接使用新增的算法套件。

• obs
• dcf

异常场景

无。此次修改ssl_ciphers的取值范围，新增的4个参数，直接传递给libssl.so，无异常场景。

2.2.2 配置参数和文件

1. 修改1个GUC ssl_ciphers的取值范围
   • 修改前：
     1. ECDHE-ECDSA-AES256-GCM-SHA384
     2. ECDHE-RSA-AES256-GCM-SHA384
     3. DHE-RSA-AES256-GCM-SHA384
     4. ECDHE-ECDSA-AES128-GCM-SHA256
     5. DHE-RSA-AES128-GCM-SHA256
     6. ECDHE-RSA-AES128-SHA256
     7. ECDHE-ECDSA-SM4-CBC-SM3
     8. 4个仅tassl支持的国密算法套件
   • 修改后：新增4个取值
     • AES128-SHA256
     • AES256-SHA256
     • AES128-GCM-SHA256
     • AES256-GCM-SHA384

2.2.3 数据相关性

无

2.3 接口信息

修改1个GUC ssl_ciphers的取值范围。

2.4 正反向行为

2.4.1 生效说明

1. ssl_ciphers 可配置为新的取值
2. vsql使用tls连接时，vsql可显示采用的算法套件为新增的算法套件
3. 使用tcpdump工具抓包，wireshark工具解析，可查看算法套件
4. 使用第三方工具，可解密网络流量

2.4.2 提示信息

未新增。vsql已支持打印tls协议的算法套件名称。

2.4.3 约束和依赖

无

2.5 安全性

2.5.1 权限控制

无

2.5.2 审计

无

2.6 影响范围

2.6.1 对已有UDT,UDF, ECPG的影响

如果采用tls协议访问数据库，当ssl_ciphers配置为新增的算法套件时，仍然可以正常使用tls。

2.6.2 对系统函数的影响

无

2.6.3 对系统CATALOG的影响

无

2.6.4 对xlog日志格式、数据格式的影响

无

2.6.5 与其他功能交互时的行为表现

无

2.6.6 版本兼容性

旧版本驱动、旧版本vsql，可通过tls正常访问新版本数据库。

2.6.7 用户行为变更

1. 修改1个GUC ssl_ciphers的取值范围
   • 修改前：
     1. ECDHE-ECDSA-AES256-GCM-SHA384
     2. ECDHE-RSA-AES256-GCM-SHA384
     3. DHE-RSA-AES256-GCM-SHA384
     4. ECDHE-ECDSA-AES128-GCM-SHA256
     5. DHE-RSA-AES128-GCM-SHA256
     6. ECDHE-RSA-AES128-SHA256
     7. ECDHE-ECDSA-SM4-CBC-SM3
     8. 4个仅tassl支持的国密算法套件
   • 修改后：新增4个取值。如客户需使用第三方流量审计工具，需配置为新的取值，新的取值中密码生成协议为RSA协议，支持解密TLS流量。
     • AES128-SHA256
     • AES256-SHA256
     • AES128-GCM-SHA256
     • AES256-GCM-SHA384

2.7 指标相关

2.7.1 关键资源指标

无

2.7.2 系统性指标

无

2.7.3 性能指标

无

2.8 测试建议

无

2.8 其他说明

无
