1 透明加密
1.1 功能简述
关于透明加密的基本概念，请看需求文档。
用户使用透明加密的示例如下：
CREATE TABLE t1 (c1 TEXT, c2 TEXT);
CREATE ENCRYPTION KEY tde_key WITH (source=local, password='pass.123');
CREATE ENCRYPTION POLICY ep1 FRO t1 KEY tde_key;
INSERT INTO t1 VALUES ('data1', 'data2');
INSERT INTO t1 VALUES ('data1', 'data2');
SELECT * FROM t1;
1.2 实现方案
1.2.1 整体架构
透明加密的核心目标，是通过数据加密方案，解决攻击者绕过数据库安全机制，直接从磁盘窃取数据的问题。

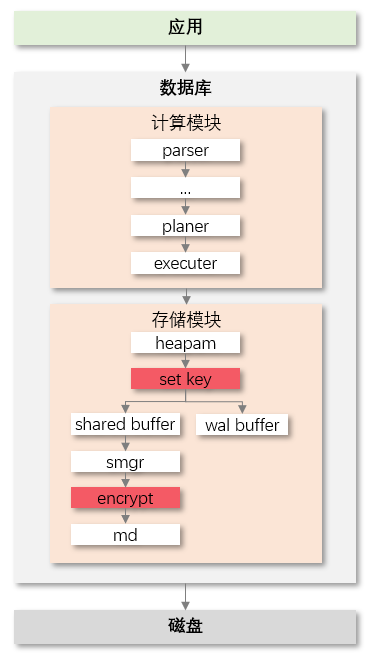

在加密数据后，需要确保不影响内核在数据上进行计算。因此，需要在存储层底层，对数据进行加密。另外，为确保存储底层能够识别哪些数据加密，哪些数据不加密，以及使用什么算法加密等，上层需传递加密信息。透明加密逻辑架构如下：
1.2.2 工作流程

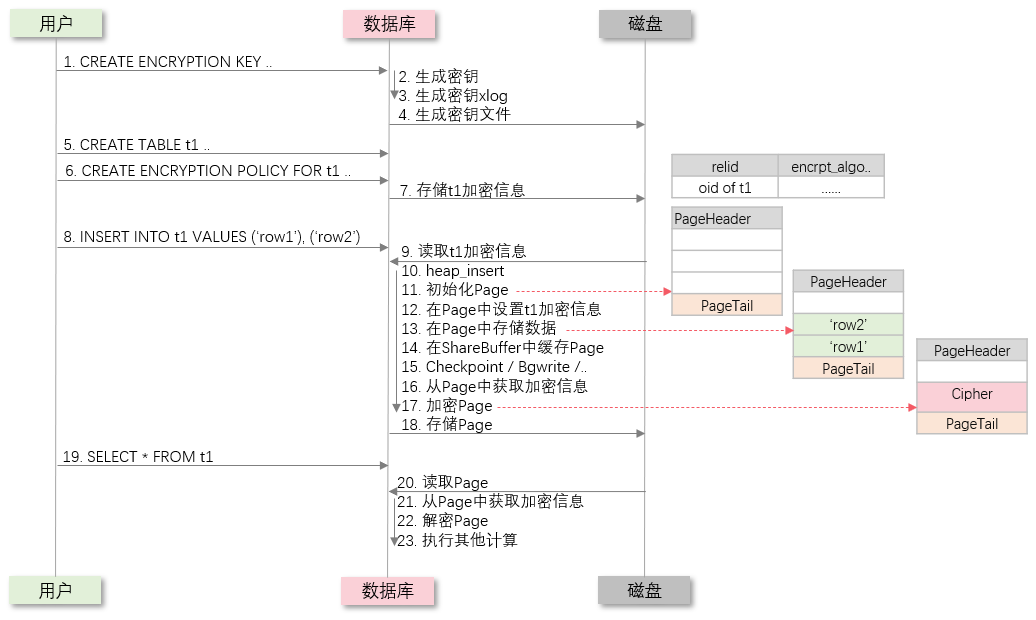

为适配存储底层设计，同时兼顾加密性能，以Page为粒度进行加密，并且，在Page中，存储加密信息。
1.2.3 详细流程
一、启动进程
在启动进程阶段，故障恢复时，如果回放到属于加密表的xlog，涉及到解密Page，因此，需在故障恢复前加载密钥。
main # 1. 启动数据库进程（基于pg-16代码）
PostmasterMain # 2. 启动postmaster进程
SelectConfigFiles # 3. 读取GUC文件
'tde_load_encryption_key' # 4. 读取密钥文件（后文介绍密钥如何生成）
SysLogger_Start
StartupDataBase # 5. 开始故障恢复
StartupProcessMain
StartupXLOG
ReadControlFile
PerformWalRecovery
for loop:
ReadRecord # 6. 读取xlog
ApplyWalRecord # 7. 重放xlog
GetRmgr.rm_redo
...
heap_xlog_insert
XLogReadBufferForRedo
XLogReadBufferForRedoExtended
XLogReadBufferExtended
ReadBufferWithoutRelcache
ReadBuffer_common
smgrread # 8. 读取数据文件
# 需解密，后文统一介绍
ServerLoop
for loop:
ConnCreate
BackendStartup
BackendRun
PostgresMain # 9. 启动postgres进程
StartCheckpointer
StartBackgroundWriter
StartChildProcess
AuxiliaryProcessMain
BackgroundWriterMain # 10. 启动bgwriter进程
二、生成密钥
当前版本，所有表，使用同一个数据密钥。因此，暂时无需新增系统表，存储密钥对象。
PostgresMain # 1. 启动postgres进程
for loop:
exec_simple_query('CREATE ENCRYPTION KEY ..') # 2. 接收创建密钥的SQL
pg_parse_query # 3. 语法解析
PortalRun
PortalRunUtility
ProcessUtility
standard_ProcessUtility
'CreateEncryptionKey(password)' # 4. 执行DDL
'master_key = generate_master_key' # 5. 随机生成主密钥
'RAND_bytes'
'data_key = generate_data_key(password)' # 6. 基于password派生数据密钥
'PBKDF2'
'write_key(master_key, data_key)' # 7. 存储主密钥、数据密钥
'XlogInsert(master_key, data_key)' # 8. 生成xlog
三、为表设置加密属性
PostgresMain # 1. 启动postgres进程
for loop:
exec_simple_query('CREATE ENCRYPTION POLICY FOR t1 ..') # 2. 接收为表设置加密属性的SQL
pg_parse_query # 3. 语法解析
PortalRun
PortalRunUtility
ProcessUtility
standard_ProcessUtility
'CreateEncryptionPolicy'
'heap_open(vb_encryption_policy)'
'simple_heap_insert' # 4. 向vb_encryption_policy系统表中，存储加密策略：加密算法、MAC算法、密钥轮次
'heap_open(vb_secure_class)'
'simple_heap_insert' # 5. 向vb_secure_class系统表中，存储加密对象：对象类型、对象oid、对象name、对象加密策略
四、存储数据
阶段一：组织数据
PostgresMain # 1. 启动postgres进程 for loop: exec_simple_query('INSERT INTO t1 VALUES('data')') # 2. 接收为表设置加密属性的SQL pg_parse_query # 3. 语法解析 PortalRun PortalRunMulti ProcessQuery ExecutorStart standard_ExecutorStart InitPlan # 4. 初始化计划 ExecInitNode ExecInitModifyTable ExecInitResultRelation ExecGetRangeTableRelation # 5. 初始化relation结构体 table_open relation_open RelationIdGetRelation RelationBuildDesc ScanPgRelation # 6. 从pg_class系统表中获取表元数据 systable_beginscan(pg_class) 'read_relation_encryption_policy' # 7. 从vb_secure_class系统表中判断表是否需要加密 'systable_beginscan(vb_secure_class)' 'read_encryption_policy' # 8. 从vb_encryption_policy系统表中获取加密信息：加密算法等 'systable_beginscan(vb_encryption_policy)' ExecutorRun standard_ExecutorRun ExecutePlan ExecProcNode ExecModifyTable ExecInsert table_tuple_insert heap_insert(relation) # 9. 调用存储接口，存储数据 RelationGetBufferForTuple # 10. 读取用于存放数据的Page ReadBufferBI ReadBuffer ReadBufferExtended ReadBuffer_common smgread # 11. 情况1：从磁盘读取已有Page '解密Page：下文介绍' BufferGetPage if PageIsNew: # 12. 情况2：需要初始化新的Page 'if reltaion->encrypt:' 'generate_page_tail' # 13. 格式化relation结构体中的加密信息，用于写入Page尾部 PageInit # 14. 初始化Page 'set_page_tail' # 15. 在Page尾部写入加密信息 'page_set_encrypt_flag' # 16. 在Page头部标记Page需加密 RelationPutHeapTuple MarkBufferDirty XLogInsert(XLOG_HEAP_INIT_PAGE) # 17. 生成xlog XLogRecordAssemble # 18. 封装xlog if 'XLOG_HEAP_INIT_PAGE' and 'page_set_encrypt_flag': 'copy_page_tail_to_wal' # 19. 如果Page是新生成的，且有加密标记，在xlog中携带加密信息 XLogInsertRecord

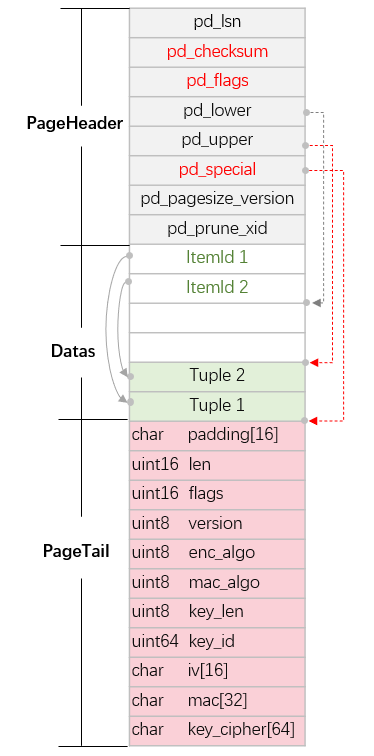

其中，Page的格式设计如下：
由于存在密钥轮转的场景，表中不同的page，可能使用不同轮次的密钥。每个page额外存储一份密钥，虽然占用空间，但是，可以避免密钥轮转时旧密钥被清理，导致无法解密的情况。
阶段二：存储数据
BackgroundWriterMain # 1. 启动bgworker进程 for loop: BgBufferSync # 2. 扫描shared buffer StrategySyncStart SyncOneBuffer # 3. 存储Page FlushBuffer smgrwrite # 4. 将Page写入磁盘 if 'page_set_encrypt_flag' 'encrypt_page' # 5. 如果Page头部有加密标记，则加密Page 'read_encrypt_info_from_page_tail'
五、读取数据
PostgresMain # 1. 启动postgres进程
for loop:
exec_simple_query('SELECT * FROM t1') # 2. 接收为表设置加密属性的SQL
pg_parse_query # 3. 语法解析
PortalRun
ExecSeqScan
PortalRunSelect
ExecutorRun
standard_ExecutorRun
ExecutePlan
ExecProcNode
ExecScan # 4. 扫描数据
ExecScanFetch
SeqNext
heap_beginscan
heap_getnext
heapgettup
heapgetpage # 5. 读取Page
ReadBufferExtended
ReadBuffer_common
smgread # 6. 从磁盘读取Page
'if page_set_encrypt_flag:'
'decrypt_page' # 7. 如果Page头部有加密标记，则解密Page
'read_encrypt_info_from_page_tail'
1.3 接口说明
新增密钥管理语法
CREATE ENCRYPTION KEY $key_name (source = local, password = $password) ALTER ENCRYPTION KEY $key_nam ROTATION; DROP ENCRYPTION KEY $key_name;新增加密策略语法
CREATE ENCRYPTION POLICY $pollicy_name [FOR [TABLE] $table_name [, $table_name ...]] KEY $key_name [ALGORITHEM {aes_256_ct | aes_256_gcm | aes_256_cbc} ] -- 默认：aes_256_ct [MAC ALGORITHM {sha256}] -- 默认：空 ALTER ENCRYPTION POLICY $pollicy_name [ADD [TABLE] $table_name [, $table_name ...]] [REMOVE [TABLE] $table_name [, $table_name ...]] [ALGORITHEM {aes_256_ct | aes_256_gcm | aes_256_cbc} ] DROP ENCRYPTION POLICY $pollicy_name;新增系统表vb_encryption_key
-- 表结构： keyoid | keyname | keyinfo -------+---------+---------新增系统表vb_encryption_policy
-- 表结构： polname | polkey | polalgo | polmacalgo ---------+---------+------------+------------新增系统表vb_secure_class
-- 表结构： relid | relname | encryption_policy | access_policy ------+---------+-------------------+---------------
1.4 内存管理
新增全局内存上下文，用于存放密钥明文等信息，当前版本，密钥只有1个，占用内存空间可忽略。
加密Page、解密Page时，在Page上原地加密，无需额外的内存。
1.5 安全
使用ENCRYPTION KEY、ENCRYPTION POLICY语法时，需特权用户，例如superuser，sysadmin等，三权分立场景，需安全管理员
ENCRYPTION KEY、ENCRYPTION POLICY语法作为通用DDL审计
1.6 性能
只有在存储、读取加密表的Page时，才需加密与解密，与IO相比，加密、解密开销占比低。加密集群中所有用户表，使用aes_256_ctr算法，整体性能劣化低于5%。
1.7 专利
本版本无
未来，加密wal日志，可参考分组密码ctr加密模式的设计原理，让加密wal日志性能劣化极低。
1.8 升级管理
新增系统表，新增wal类型，无其他变更
1.9 其他说明
无
