1 逻辑复制性能优化

1.1 功能简述

原理：
假设，发布端执行INSERT INTO t1 VALUES(1,'data1')，更改1行数据，产生1条wal日志。逻辑复制功能将读取这条wal，解码并生成1条message，将message发送至订阅端。订阅端应用这条message，等价于重新执行INSERT INTO t1 VALUES(1,'data1')。
问题：
308.1 psu1以及之前版本，逻辑复制性能较低。以tpcc场景为例，40w tmpc时，发布端产生wal日志速度约100m/s，订阅端的复制速度约10+m/s。
客户：
滚动升级场景中，备机停机升级，主机持续执行业务，备机升级后使用逻辑复制追赶主机数据。长存客户场景，主机产生wal日志速度约40-50m/s，旧版本逻辑复制速度10+m/s，由于逻辑复制速度太慢，备机无法追赶主机，最终导致升级失败。
优化
本需求设计与实现并行逻辑复制机制，大幅提高逻辑复制速度，在上述场景中，订阅端速度可达到70-90m/s。并行逻辑复制分为3个关键子机制：
1. 发布端多线程并行解码
2. 发布端与订阅端流复制传输协议
3. 订阅端多线程并行应用

1.2 实现方案

本章分3个章节，分别介绍3个关键子机制。

1.2.1 发布端并行解码机制

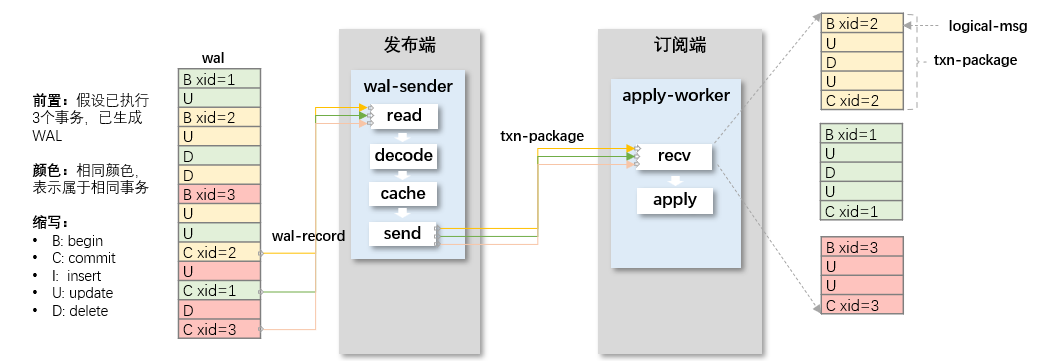

在旧版本中，发布端采用串行解码机制，只有1个walsender线程，串行执行：1次读取1条wal日志，解码1条wal生成1条message，缓存或发送message。

旧版本代码中，发布端有实现并行解码的代码，但是，无法直接使用，订阅端只能是工具，不能是数据库实例，且存在大量问题。本需求基于旧版本并行解码，实现权限的并行解码机制。

并行解码机制，将启动多个线程，包括1个reader、多个decoder、1个walsender，它们的功能如下：

reader：1次读取1条wal日志，将wal发送给decoder
decoder：1次接收1条reader发送的wal，解码生成message，将message发送给walsender
walsender：1次接收1条decoder发送的message，将message发送给订阅端

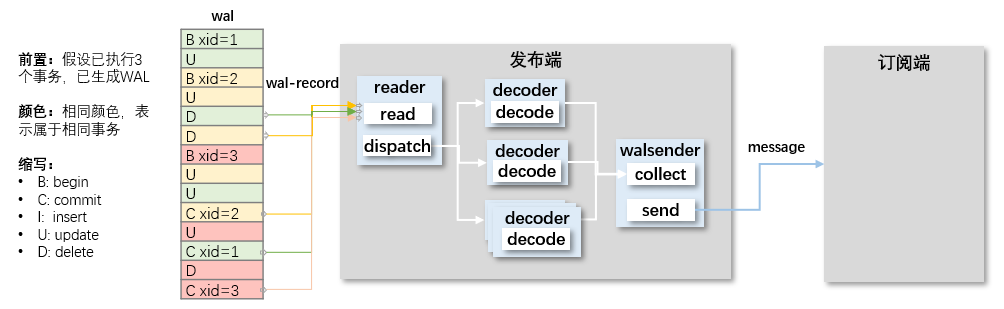

线程架构图如下：

pa-pub

lsn 1-10
        d1 1 4  collect 阻塞 1
        d2 2 5               2
        d3 3 6               3

1.2.2 发布端与订阅端流复制协议

一、握手阶段

订阅端与发布端建立连接时，订阅端会根据CRETE SUBSCRIPTION语法设置的参数，生成连接命令，根据连接命令，发布端和订阅端决定采用哪种通信协议，究竟是采用事务复制协议（旧版本）还是流复制协议（新版本）。

事务复制协议（旧版本）

订阅端发送的连接命令如下：

START_REPLICATION SLOT "$slot_name" LOGICAL $start_lsn
    (proto_version '3', publication_names '"$publication_name"')

流复制协议（新版本）

如果CRETE SUBSCRIPTION时，指定worker_number>1，即启用并行逻辑复制机制，将使用新的连接命令，订阅端发送的连接命令如下：

START_REPLICATION SLOT "$slot_name" LOGICAL $start_lsn
    (proto_version '3', publication_names '"$publication_name"'， streaming 'extreme', parallel-decode-num '20', max-recordbuffer-in-memory '100', max-txn-in-memory '100')

上述命令中新增了多个参数：

新增streaming参数：表示使用流复制协议
新增parallel-decode-num、max-recordbuffer-in-memory、max-txn-in-memory：表示让发布端使用并行解码机制，流复制协议吞吐率高，必须采用并行解码机制

当然，如果CRETE SUBSCRIPTION时不主动指定worker_number>1，则仍然使用旧版本的连接命令与协议，本需求保留并隔离了旧版本的协议，与新版本互不影响。

二、复制阶段

为方便理解，此处以一个实际的例子，介绍旧版本事务复制协议与新版本流复制协议的复制原理，并指出二者的区别。
假如，发布端执行2个事务，事务执行顺序如下：

时间	事务1	事务2
1	begin	-
2	insert 1a	-
3	-	begin
4	-	insert 2a
5	update 1b	-
6	commit xid=1	-
7	-	update 2b
8	-	commit xid=2

事务复制协议（旧版本）

针对上述示例场景，逻辑复制处理流程如下：（先产生wal，再解码，中间有时间差，为方便理解，此处假设产生后立即解码）

时间[2,4,5]：解码事务1和2的wal（begin不处理），不是commit对应的wal，都直接缓存

时间[6]：解码到commit xid=1，发送所有属于事务1的缓存。

一次性发送4条message，message类型分别为[B(自动生成), I, U, C]，分别对应时间[2,5,6]产生的日志。

4条message统一格式如下：

+-----+-------------------------------+=========+===================+
| 'w' | dataStart | walEnd | sendTime | msgType | msgBody           |
+-----+-------------------------------+=========+===================+
                                      |--------实际的message内容-----|
                                        B/I/U/C

其中，msgType分别是[B, I, U, C]，msgBody中是解码后的wal日志。’B’和’C’的message中，携带了事务的xid。’I’和’U’的message中，携带了数据。

时间[7]：解码事务2的wal，不是commit对应的wal，直接缓存
时间[8]：解码到commit xid=2，发送所有属于事务2的缓存。
- 一次性发送4条message，类型分别为[B(自动生成), I, U, C]，分别对应时间[4,7,8]产生的日志。
- 格式同上

流复制协议（新版本）

针对上述示例场景，逻辑复制处理流程如下：

时间[2，4，5，6，7，8]：解码事务1和2的wal（begin不处理），并直接发送

分别发送6条message，message类型全是’F’，’F’是新增的message类型，表示流式message。

6条message统一格式如下：

+-----+-------------------------------+^^^^^^^^^^^^^^^^^^^^^^^^^+=========+===================+
| 'w' | dataStart | walEnd | sendTime | 'F'     | xid  | msgLen | msgType | msgBody           |
+-----+-------------------------------+^^^^^^^^^^^^^^^^^^^^^^^^^+=========+===================+
                                      |----------新增部分--------|-----旧版本的message内容------|
                                                                  B/I/U/C

在’F’ message中，新增了事务xid，后半段message与事务复制协议保持一致。

使用流复制协议，有2个优点：

提高吞吐：发布端启用并行解码，相同场景下，约40w tmpc时，事务复制协议吞吐为 80+m/s，流复制协议吞吐为 130+m/s
事务并行：从订阅端的角度看，在事务复制协议中，订阅端串行接收事务，无法判断事务2中，哪些操作在事务1commit之后的，无法实现事务并行。在流复制协议中，订阅端接收message的顺序，与发布端的wal日志顺序一致。属于事务2的操作，且在事务1commit之前的，可与事务1并行执行。

1.2.3 订阅端并行应用机制

整体架构

在旧版本中，订阅端采用串行应用机制，只有1个apply-worker线程，串行执行：接收message，应用message。

本需求设计并行应用机制机制，订阅端启用多个线程，包括1个apply-leader和多个apply-worker，它们的功能如下：

apply-leader：使用流复制协议，接收来自发布端的message，接收顺序与发布端wal日志顺序一致。并且，维护各个事务的状态等信息，统一调度所有apply-worker，将message发送给apply-worker。
apply-worker：接收由apply-leader分发的message，并直接应用。多个apply-worker之间可并行应用，即事务并行应用。1个apply-worker，只处理1个事务的message，只有该事务commit/abort后，才处理新事务的message。

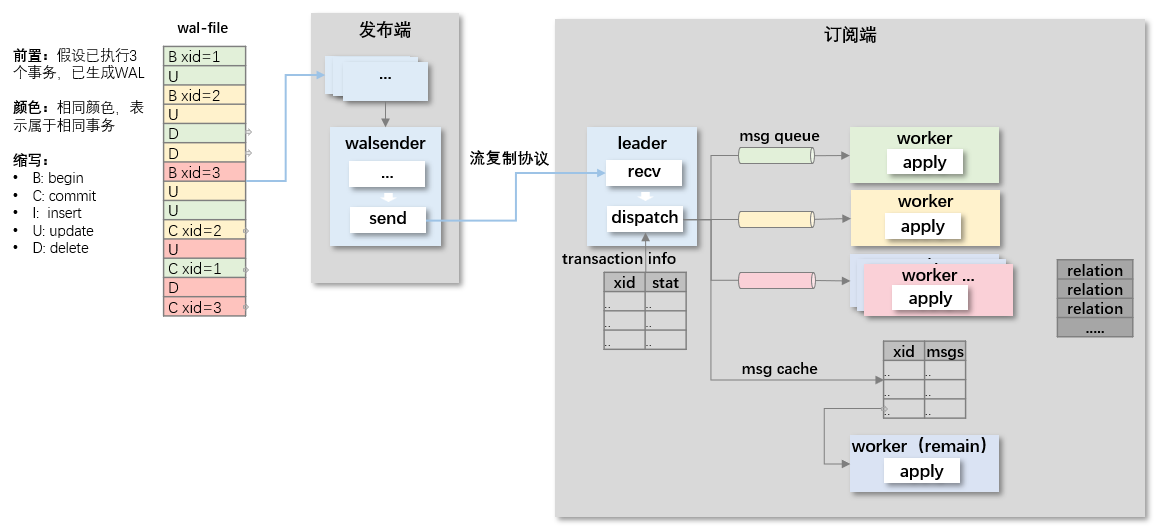

线程架构图如下：

pa-app

为方便理解，以一个简单示例，介绍并行的核心思路，例如，在发布端，以下2个事务同时执行：

-- 前置条件
create table t(c1 text);

-------------------------------------------------------------------------
-- 事务1                                    -- 事务2
-------------------------------------------------------------------------
begin; -- 1 (先开始)
insert into t values('1');
                                            begin;
                                            insert into t values('2');
insert into values ('3');
commit;
                                            insert into values ('4')
                                            commit;

并行apply的核心思路如下：

leader                       worker-1                       worker-2
+-------------------------------+-------------------------------+----------------------------------------
1. recv [xid=1, insert '1']
2. send ----------------------> |
3. recv [xid=2, insert '2']     | 1. apply [xid=1, insert '1']
4. send ------------------------------------------------------> |
5. recv [xid=1, insert '3']                                     | 1. apply [xid=2, insert '2']
6. send ----------------------> |
7. recv [xid=2, insert '4']     | 2. apply [xid=1, insert '3']
8. send ------------------------------------------------------> |
9. recv [xid=1, commit]                                         | 2. apply [xid=2, insert '2']
10. send ----------------------> |
11. recv [xid=2, comit      ]    | 3. apply [xid=1, commit]
12. send -----------------------------------------------------> |
                                                                | 3. apply [xid=2, commit]

但是，在并行apply的过程中，会遇到各类问题，本文分别讨论各类问题的处理方式。

一、数据一致性

在发布端，如果有多个事务同时执行，在订阅端，将启动多个apply-worker线程，每个线程对1个事务apply，达到并行apply的效果。
但是，订阅端需确保事务apply顺序与发布端一致，否则，会造成发布端、订阅端数据不一致。例如，在发布端，以下2个事务同时执行：

-- 前置条件
create table t(c1 text);

-------------------------------------------------------------------------
-- @事务x1                                   @-- 事务2
-------------------------------------------------------------------------
begin; -- 1 (先开始)
insert into t values('1'); -- 2
                                            begin; -- 3
                                            insert into t values('2'); -- 4
commit; -- 5
                                            update t set c1 = '3' where c1 = '1'; -- 6 (读已提交)
                                            commit; -- 7

insert '1';

begin; -- 1 (先开始)
insert into t values('1'); -- 2
                                            begin; -- 3
                                            insert into t values('2'); -- 4
                                            update t set c1 = '3' where c1 = '1'; -- 5 (读已提交)
commit; -- 6
                                            commit; -- 7

todo：5发给worker-2，但是5没执行，worker-1先执行6（1非主键，旧版本也有问题）

insert '1';

begin; -- 1 (先开始)
insert into t values('1'); -- 2
                                            begin; -- 3
                                            insert into t values('2'); -- 4
                                            update t set c1 = '3' where c1 = '1'; -- 5 (读已提交)
commit; -- 6
                                            commit; -- 7

示例中，第[2, 5, 6]步的insert, commit, update存在依赖关系，假如，在订阅端，第6步比第5步先apply，则update读不到未commit得数据，update执行结果与发布端不一致。

为解决此类问题，在订阅端，leader需通过调度机制，确保先apply上述示例中第5步的commit，再apply第6步的commit。

leader                       worker-1                       worker-2
+-------------------------------+-------------------------------+----------------------------------------
1. recv [xid=1, insert '1']
2. send ----------------------> |
                                | 3. apply [xid=1, insert '1']
4. recv [xid=2, insert '2']
5. send ------------------------------------------------------> |
                                                                | 6. apply [xid=2, insert '2']
7. recv [xid=1, commit]
8. send ----------------------> |
9. wait commit # 遇到commit，则阻塞等待，直到worker成功apply这条commit
                                | 10. apply [xid=1, commit]
    <-------------------------- | 11. send commit ok
12. recv [xid=2, update '1']
13. send -----------------------------------------------------> |
                                                                | 14. apply [xid=2, update '1']
15. recv [xid=2, commit]
16. send -----------------------------------------------------> |
17. wait commit
                                                                | 18. apply [xid=2, commit]

二、并行调度

在流复制协议中，每条msg都携带xid。apply-leader接收到msg时，需根据xid，找到负责该事务的worker。在该过程中，leader需解决以下问题：

事务缓存：比如worker数量较少，事务较多，无法为每个事务都分配worker，多余事务的msg将被缓存
线程调度：1个worker处理1个事务，当这个事务处理结束，leader会优先给worker分配缓存中的事务
线程预留：如果1个事务未分配到worker，所有该事务的msg被缓存，突然，收到了该事务的commit。为避免该问题，需要始终预留1个worker，用于处理缓存中的事务突然commit的情况。

leader的调度流程如下：

leader                                                            worker
+-------------------------------------------------------------------+-------------------------
1. 初始化hash表，用于记录所有事务的回放状态
2. 始终保留1个worker
                                                                    | 1. 阻塞等待leader发送msg
3. 从发布端接收msg
4. 从msg获取xid
5. 判断消息类型：
    if 'I' or 'U' or 'D':
        从hash表查找事务状态 hash.find(xid)
            if 未找到xid：（新事务）
                申请1个空闲worker
                    if 申请成功：
                        发送msg给worker worker.send(xid, msg) -----> (该worker将被xid对应的事务独占，直至xid对应的事务commit/rollback)
                                                                    | 2. 持续接收msg
                                                                    | 3. 应用msg
                        记录事务信息 hash.insert(xid, worker-id)
                    elif 申请失败：
                        暂时缓存msg
                        记录事务信息 hash.insert(xid, cache-id)
            elif 找到xid：（已开始的事务）
                if [xid, worker-id]：(已有worker处理该事务)
                    发送msg给worker worker.send(xid, msg) ----------->
                elif [xid, cache-id]：
                    继续缓存msg cache.put(xid, msg)
    elif 'C':
        从hash表查找事务状态 hash.find(xid)
        if [xid, worker-id]：
            发送msg给worker worker.send(xid, msg) ---------->
            阻塞等待worker提交事务 worker.wait()
                                                        <---------- | 4. 如果是'C'msg，应用成功后，向leader反馈
            让worker从缓存中读取1个事务的msg hash.next()
            hash.update(xid, cache-id -> worker-id)
        elif [xid, cache-id]：
            让保留的worker从缓存中读取本事务的msg worker.read(xid, worker-id)
    elif 'A'：（abort）
        和'C'处理类似

三、流量控制

发布端walsender发送msg，订阅端leader接收msg，worker消耗msg，三者速度不一致，需进行流量控制。

walsender速度 > leader速度：walsend通过系统调用send()发送msg，msg会占满网络缓存区，导致send()阻塞在内核态。
leader速度 > worker速度：leader收到多余的msg后
- msg是新事务：无空闲worker，leader缓存msg，缓存达到阈值时，leader暂时停止接收msg，直到有空闲worker消耗缓存。leader最多可缓存1000个事务，1个事务的msg，如果超过1000条，则物化到临时文件中。
- msg属于worker中的事务：leader与worker的通信队列已满，leader暂时停止发送msg，直到worker消耗通信队列中的msg。通信队列最多可缓存1000个msg。
leader速度 < worker速度：worker未收到新msg，通过信号量阻塞等待。

四、续点重传

在复制过程中，需实时记录复制进度，当发生重启等情况，重新复制时，需确保不会apply重复数据，或者漏apply数据。断点主要由订阅端维护。
假如，在发布端，3个事务同时执行：

+-----+-------------+-------------+-------------+
| lsn | xid=1       | xid=2       | xid=3       |
+-----+-------------+-------------+-------------+
| 1   | insert '11' |             |             |
| 2   |             | insert '21' |             |
| 3   |             |             | insert '31' |
| 4   | commit      |             |             |
| 5   |             | insert '22' |             |
| 6   |             | commit      |             |
| 7   |             |             | insert '32' |
| 8   |             |             | commit      |
+-----+-------------+-------------+-------------+

todo: 发布端并发高：多测断点续传

restart_lsn: commit=50

worker-1        worker-2     worker-3
----------------+--------------+-----------
                                insert lsn=80
                                commit
insert
                insert lsn=99
commit lsn=100

针对上述示例，假设订阅端apply lsn=7之后，发生故障：

leader                                      worker                           worker                            worker
+---------------------------------------------+---------------------------------+---------------------------------+--------------------
| 1. recv [lsn=1, xid=1, insert '11'] ------> | 1. apply [lsn=1]
           lsn表示：在发布端，本条msg对应的wal的lsn
| 2. recv [lsn=2, xid=2, insert '21'] ----------------------------------------> | 2. apply [lsn=2]
| 3. recv [lsn=3, xid=3, insert '31'] --------------------------------------------------------------------------> | 3. apply [lsn=3]
| 4. recv [lsn=4, xid=1, commit ]     ------> | 5. apply [lsn=4, commit]
                                              | 6. write wal [commit, lsn=4]
                                                所有commit对应的wal中，都会记录在发布端本条commit对应的lsn，这个lsn，就是断点，即只有commit的wal记录断点
| 7. recv [lsn=5, xid=2, insert '21'] ----------------------------------------> | 7. apply [lsn=5]
------- 8. checkpoint (上一次commit，对应的lsn=4)
| 9. recv [lsn=6, xid=2, commit]      ----------------------------------------> | 10. apply [lsn=6, commit]
                                                                                | 11. write wal [commit, lsn=6]
| 12. recv [lsn=7, xid=3, insert '31'] -------------------------------------------------------------------------> | 12. apply [lsn=7]
------- 13. 发生故障，重启

# 重启
startup
+--------------------------------------------------------+
| 1. read checkpoint [lsn=4], set breakpoint: [lsn=4]
| 2. redo [commit, lsn=6], update breakpoint: [lsn=6]
| 3. redo finish, breakpoint: lsn=6

# 重启后，订阅端向发布端发送断点
leader                                      worker                           worker                            worker
+---------------------------------------------+---------------------------------+---------------------------------+--------------------
| 1. start replication [lsn=6]
| 2. recv [lsn=3, xid=3, insert '31'] --------------------------------------------------------------------------> | 2. apply [lsn=3]
     # 在断点前，所有未commit事务的msg，都会重发
| 3. recv [lsn=7, xid=3, insert '31'] --------------------------------------------------------------------------> | 3. apply [lsn=7]
     # 在断点后，则按序发送所有msg，开始正常的逻辑复制
| 4. recv [lsn=8, xid=3, commit]      --------------------------------------------------------------------------> | 4. apply [lsn=8， commit]
| 5. ....

# 发布端，接收断点后，过滤无需重发的wal
walsend
+-------------------------------------------
| 1. recv breakpoint [lsn=6]
| 2. read [lsn=1, xid=1, insert '11']
|       3. cache {xid=1, lsn=1}
| 4. read [lsn=2, xid=2, insert '21']
|       5. cache {xid=2, lsn=2}
| 6. read [lsn=3, xid=2, insert '31']
|       7. cache {xid=3, lsn=3}
| 8. read [lsn=4, xid=1, commit]
|       9. commit lsn = 3 < breakpoint = 6, remove cache {xid=1, ..}
| 10. read [lsn=5, xid=2, insert '21']
|       11. cache {xid=2, lsn=2, lsn=5}
| 12. read [lsn=6, xid=2, commit]
|       13. commit lsn = breakpoint = 6, remove cache {xid=2, ..}
| 14. send all cache {xid=3, lsn=3} ---------------->
      # 处理至断点，一次性发送所有缓存，缓存中只剩下了未提交的事务
| 15. read [lsn=7, xid=3, insert '32']
|       16. send [lsn=7] ------->
        # 断点之后，读1条，发1条，不再需要缓存，开始正常逻辑复制
| 17. ....

1.3 接口说明

用户需调大3个guc的取值：max_replication_slots，max_background_workers，max_logical_replication_workers。
CREATE/ALTER SUBSCRIPTION语法：WITH子句中，新增worker_number参数，控制并行应用机制的并行度。
pg_subscription系统表：新增1列subwkrnum，int32类型

1.4 内存管理

无

1.5 安全

对外接口中，只在已有CREATE/ALTER SUBSCRIPTION语法中新增参数，不涉及变更权限，无需重新适配审计。

1.6 性能

之前，在优化发布端传输速度前，自测性能如下（实际性能应该高于一下数据，滚动升级场景，50并发，订阅端速度能稳定在80+m/s，峰值能到90-100m/s）：

编号	tpcc并发数	tpmc (10min)	tpmTotal	发布端速度	订阅端速度(2次抽样)
1	10	5.8w	12.9w	13.4 m/s	52.2 m/s
2	50	21.8w	48.6w	50.9 m/s	{76.4, 77.3} m/s
3	100	33.3w	73.9w	77.5 m/s	{74.0, 73.2} m/s
4	200	35.4w	78.7w	82.8 m/s	{73.8, 70.7} m/s
5	300	36.3w	80.9w	84.9 m/s	{66.4, 64.0} m/s
6	400	32.6w	72.6w	76.4 m/s	{62.1, 60.8} m/s

测试环境：单机，kunpeng-920，128核，760G内存，tpcc 100 warehousee
发布端速度：tpcc运行10min，(结束lsn - 开始lsn) / 600s
订阅端速度：启动复制，抽样：(第130s的lsn - 第30s的lsn) / 100s，(第230s的lsn - 第130s的lsn) / 100s

1.7 专利

无

1.8 升级管理

用户需调大3个guc的取值：max_replication_slots，max_background_workers，max_logical_replication_workers。
CREATE/ALTER SUBSCRIPTION语法中，需主动指定worker_number>0，才会启用并行逻辑解码，升级后逻辑复制默认行为不发生变化
pg_subscription系统表：新增1列subwkrnum，int32类型

1.9 其他说明

无

1 逻辑复制性能优化#

1.1 功能简述#

1.2 实现方案#

1.2.1 发布端并行解码机制#

1.2.2 发布端与订阅端流复制协议#

一、握手阶段#

事务复制协议（旧版本）#

流复制协议（新版本）#

二、复制阶段#

事务复制协议（旧版本）#

流复制协议（新版本）#

1.2.3 订阅端并行应用机制#

整体架构#

一、数据一致性#

二、并行调度#

三、流量控制#

四、续点重传#

1.3 接口说明#

1.4 内存管理#

1.5 安全#

1.6 性能#

1.7 专利#

1.8 升级管理#

1.9 其他说明#

1 逻辑复制性能优化

1.1 功能简述

1.2 实现方案

1.2.1 发布端并行解码机制

1.2.2 发布端与订阅端流复制协议

一、握手阶段

事务复制协议（旧版本）

流复制协议（新版本）

二、复制阶段

事务复制协议（旧版本）

流复制协议（新版本）

1.2.3 订阅端并行应用机制

整体架构

一、数据一致性

二、并行调度

三、流量控制

四、续点重传

1.3 接口说明

1.4 内存管理

1.5 安全

1.6 性能

1.7 专利

1.8 升级管理

1.9 其他说明
