1 简介
1.1 目的
逻辑复制是一种在多个数据库实例之间复制数据的功能，通常用于从一个数据库实例中，将针对指定表的insert、delete、update等写操作，复制到其他另一个数据库实例。在数据库术语中，统一称逻辑复制的发送方为发布端，称接收方为订阅端。Oracle、Postgresql、Vastbase等数据库产品，均提供逻辑复制功能。
当前版本，逻辑复制性能较低。以tpcc场景为例，发布端40w tmpc时，产生wal日志速度约100+m/s，订阅端的复制速度约10+m/s。在滚动升级场景，主机和备机可能是不同的产品版本，主备复制数据时，不能使用物理复制，只能使用逻辑复制。在长存客户场景中，主机产生wal日志速度在50+m/s左右，备机使用逻辑复制，复制速度约10+m/s，备机将追赶不上主机进度，导致滚动升级失败。
主a 备b 备c
+-----------------------+---------------------------+-----------------------------
|1 ==>执行业务
|2 开始滚动升级，暂停流复制 lag=400M
|3 暂停流复制（物理复制）
|4 创建逻辑复制槽 lsn1=1G
|5 恢复流复制
|6 物理复制追赶，到逻辑复制槽
|6 开始单节点升级
|7 [升级] 停止进程
|8 [升级] 替换二进制等
|9 [升级] 启动进程
|10 单节点升级成功
|11 持续执行业务 lsn2=2G
|12 创建订阅，启动逻辑复制，lsn1=1G
|13 逻辑复制开始追赶（初始差距：lsn2-lsn1)
|14 持续执行业务 lsn3=2.5G
|15 逻辑复制持续追赶 lsn=1.6G
|16 (可重置lag)
|17 差距持续缩小（从lsn2-lsn1降低到lag）
|18 发送停机命令
|19 停止业务
|20 差距持续缩小，从lag缩小至0
|21 停止进程成功
因此，需大幅提高逻辑复制速度，在长存客户场景中，逻辑复制速度至少需达到70+m/s。目前，发布端、订阅端均存在性能瓶颈，均需要优化。
1.2 适用范围
G100 3.0.9 psu2及之后版本
1.3 术语定义、首字母缩写词和缩略语
- 发布端：逻辑复制场景，发送数据方。
- 订阅端：逻辑复制场景，接收数据方。
1.4 参考资料
- Vastbase G100产品文档中逻辑复制使用介绍：https://docs.vastdata.com.cn/zh_CN/VastbaseG100/V3.0.8/1/f5c2ae8eb9744d429ad39c02438addf6
- oracle goldengate并行复制：https://oracle.hydrogen.sagittarius.connect.product.adaptavist.com/en/database/goldengate/core/26/coredoc/replicat-parallel-replicat.html#GUID-F1CD8E03-8DA1-4A78-95D3-C0516F1DA09A
2 逻辑复制性能优化
2.1 功能简述
一、逻辑复制使用示例
使用逻辑复制，可概括为3个阶段：
一、配置参数
通过GUC参数，配置wal日志级别，身份认证等参数--==[发布端]==-- gs_guc set -D $PGDATA -c 'wal_level=logical' gs_guc set -D $PGDATA -h "host all all 0.0.0.0/0 md5" gs_guc set -D $PGDATA -h "host replication all 0.0.0.0/0 md5" vb_ctl restart -D $PGDATA --==[订阅端]==-- gs_guc set -D $PGDATA -c 'max_replication_slots=16' gs_guc set -D $PGDATA -c 'max_background_workers=16' gs_guc set -D $PGDATA -c 'max_logical_replication_workers=16'二、创建表
--==[发布端]==-- CREATE TABLE pt1(c1 INT,c2 TEXT); CREATE TABLE pt2(c1 INT, c2 TEXT); --==[订阅端]==-- 表结构需要与发布端一致 CREATE TABLE pt1(c1 INT,c2 TEXT); CREATE TABLE pt2(c1 INT, c2 TEXT);三、创建发布订阅
--==[发布端]==-- -- 1. 创建发布：指定哪些表需复制 CREATE PUBLICATION pub1 FOR TABLE pt1,pt2; -- 2. 创建复制槽：存储复制状态等信息 SELECT pg_create_logical_replication_slot('pslot1', 'pgoutput'); -- 3. 创建用户：订阅端通过该用户连接发布端，以进行数据传输 CREATE USER pu1 REPLICATION SYSADMIN LOGIN ENCRYPTED PASSWORD 'pu1.12345'; GRANT ALL ON pt1,pt2 TO pu1; --==[订阅端]==-- -- 1. 创建订阅 CREATE SUBSCRIPTION sub1 CONNECTION 'host=172.16.103.90 port=64001 dbname=pubdb user=pu1 password=pu1.12345' PUBLICATION pub1 WITH (create_slot=false, slot_name = 'pslot1', copy_data = false); -- 2. 单独存储访问发布端的用户密码 gs_guc generate -S 'pu1.12345' -D $GAUSSHOME/bin -o subscription四、复制数据
--==[发布端]==-- -- 1. 变更数据 BEGIN; INSERT INTO pt1 VALUES (1, 'data1'); UPDATE pt1 SET c2 = 'data2' WHERE c1 = 1; COMMIT; SELECT * FROM pt1; --==[订阅端]==-- -- 1. 查询数据：预期查询结果与发布端保持一致 SELECT * FROM pt1;
二、逻辑复制基本原理

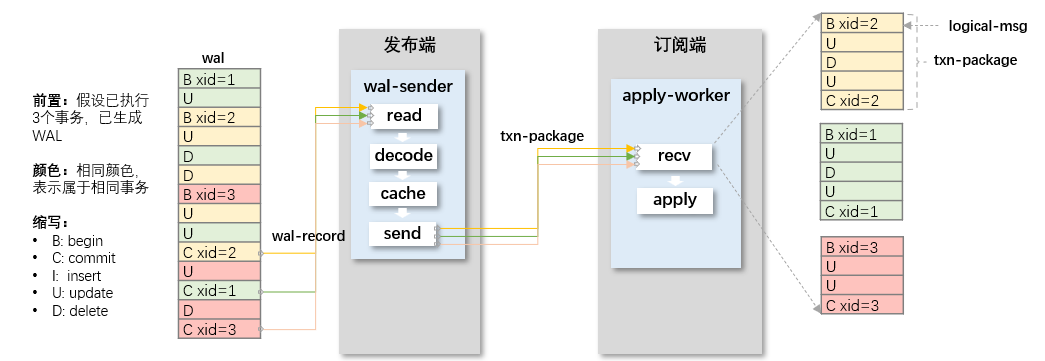

为清晰的理解本需求，需简单了解逻辑复制基本原理。逻辑复制，本质是复制解码之后的wal。此处，如下图所示，以一个实际场景为例，梳理完整的复制流程：
上图中，关键流程如下：
- 发布端
- (1) 生成wal-record
应用执行insert、delete、update、commit等语句，变更1行数据时，都会生成1条wal-reocrd，记录变更信息：变更类型、数据等。 - (2) 解码wal-record
启动1个wal-sender线程，按顺序读取insert、delete、update对应的wal-record，进行解码，即提取变更信息，生成logical-wal-record，并暂时缓存。 - (3) 发送logical-wal-record
wal-sender线程读取到commit对应的wal-record后，解密并发送缓存中所有属于本事务的logical-wal-record，即以事务为粒度发送。
- (1) 生成wal-record
- 订阅端
- (4) 接收loigcal-wal-record
启动1个apply-worker线程，持续接收事务的完全logical-wal-record。 - (5) 重放logical-wal-record
apply-worker从logical-wal-record中，提取变更信息：变更类型、数据等，将其看做单条insert、delete、update、commit语句并执行。
- (4) 接收loigcal-wal-record
针对上述流程，本需求设计并行逻辑复制机制，该机制主要包括3个子机制：
- (2) 解码wal-record：完善并行解码子机制，将1个wal-sender线程拆分为多个线程，实现多线程并行解码。
- (3) 发送logical-wal-record：设计流复制协议，替换以事务为粒度的发送机制，改为以logical-wal-record为粒度的发送机制。
- (5) 重放logical-wal-record：设计并行应用子机制，将1个apply-worker线程，拆分为多个apply-worker线程，实现并行应用。
2.2 功能说明
2.2.1 使用流程
场景一：使用并行逻辑复制机制
本需求重点在于提高逻辑复制性能，非功能类需求，对用户接口改动较少。为突出重点，避免内容冗余，本章只介绍新版本与旧版本逻辑复制相比，存在变化的使用流程。
一、配置参数
--==[发布端]==-- 无变化 --==[订阅端]==-- gs_guc set -D $PGDATA -c 'max_replication_slots=400' gs_guc set -D $PGDATA -c 'max_background_workers=400' gs_guc set -D $PGDATA -c 'max_logical_replication_workers=400'- 旧版本：在订阅端，旧版本只采用1个线程apply数据
- 新版本：在订阅端，并行应用子机制采用多线程apply数据，因此，需增大与最大线程数相关的guc取值。
二、创建表
--==[发布端]==-- 无变化 --==[订阅端]==-- 无变化三、创建发布订阅
--==[发布端]==-- 无变化 --==[订阅端]==-- CREATE SUBSCRIPTION $subname CONNECTION '.. sslmode=disable' PUBLICATION $pubname WITH (worker_number=100); -- 以前：sslmode=prefer：发布端开了ssl，就走ssl，否则不走 -- 预期：worker_number>1时，启用并行逻辑复制 -- 查看worker_number取值 SELECT subwkrnum FORM pb_subscription;- 旧版本：在订阅端，旧版本只采用1个线程apply数据
- 新版本：
- 多线程：在订阅端，并行应用子机制采用多线程apply数据，因此，需提前配置apply线程数。（理论上，假如发布端100个事务同时执行，worker_number=100时，复制性能最高；worker_number>100，复制性能与worker_number=100没区别;worker_number<100，取值越小则性能越低）
- ssl：开启ssl后，发布端、订阅端加密传输数据，传输性能低，约40+m/s，影响整体复制性能。为提高并发性能，需设置sslmode=disable。
四、复制数据
--==[发布端]==-- 无变化 --==[订阅端]==-- 无变化（使用方式不变，复制速度变快）在创建订阅时，如果设置了worker_number>1，则在复制数据时，同时启用：并行解码机制、流复制协议、并行应用机制。本需求未向用户提供额外接口。
- 旧版本：tpcc中，tmpc约40w，发布端产生wal日志速度为100m/s，逻辑复制速度约10-15m/s
- 新版本：相同场景，发布端tpcc并发数低于400时，逻辑复制速度约70-90m/s
扩展场景一：集群启停
旧版本中，发布端、订阅端均只有1个线程参与复制。新版本中，发布端、订阅端均有多个线程参与复制，停止集群时，需确保所有线程正常停止。
测试流程如下：
- 一、配置参数
- 二、创建表
- 三、创建发布订阅
- 四、复制数据
- 五、进程停止
- vb_ctl stop停止发布端
- vb_ctl stop停止订阅端
扩展场景二：续点重传
旧版本中，订阅端只有1个apply-worker线程，该线程维护复制进度。新版本中，多个线程并行复制，修改了维护复制进度的机制，因此，新版本需对该场景进行覆盖测试。
测试流程如下：
- 一、配置参数
- 二、创建表
- 三、创建发布订阅
- 四、复制数据
- 五、进程重启
在复制过程中，可手动构造以下几类场景：- vb_ctl restart重启发布端，然后让订阅端重新建连
- vb_ctl restart重启订阅端
- kill -9异常终止发布端并重启，然后让订阅端重新建连
- kill -9异常终止订阅端并重启
预期结果：重启后，发布端与订阅端之间可正常复制数据，不会因重启导致数据丢失、数据重复等数据不一致的问题。
扩展场景三：初始快照复制
旧版本中，订阅端在初始快照复制阶段，只有1个apply-worker与复制线程进行交互，共同维护每个表的复制进度。新版本中，多个线程并行复制，修改了初始快照复制的机制，因此，新版本也需对该场景进行覆盖测试。
测试流程如下：
一、配置参数
二、创建表
三、创建发布订阅
--==[发布端]==-- 无变化 --==[订阅端]==-- -- 1. 创建订阅：设置copy_data=true，启用初始快照复制机制 CREATE SUBSCRIPTION .. PUBLICATION .. WITH (worker_number=100, copy_data=true);四、复制数据
--==[发布端]==-- 无变化 --==[订阅端]==-- -- 1. 实时监测：查询系统表pg_subscription_rel，观察srsubstate列，当所有表的状态都变为'r'，则表示初始快照复制完成，否则，表示正在进行初始快照复制 SELECT * FROM pg_subscription_rel; -- 2. 增量复制：初始快照复制完成后，进行增量逻辑复制，即普通逻辑复制 -- 3. 校验数据：检查发布端、订阅端数据是否一致，确保初始快照复制机制未出问题（预期：发布端、订阅端数据一致）
扩展场景四：修改Subscription
在订阅端，修改subscription时，可能会触发启动、停止apply-worker线程，重置线程参数等，因此，需覆盖以下场景：
- ALTER SUBSCRIPION
- DROP SUBSCRIPTION
2.2.2 配置参数和文件
- 用户需调大3个guc的取值：max_replication_slots，max_background_workers，max_logical_replication_workers。
- CREATE SUBSCRIPTION语法：WITH子句中，新增worker_number参数，控制并行应用机制的最大并行度。
2.2.3 数据相关性
新增并行应用机制，启用多个apply-worker线程，线程数由guc参数max_replication_slots，max_background_workers，max_logical_replication_workers控制。
2.3 接口信息
- 用户需调大3个guc的取值：max_replication_slots，max_background_workers，max_logical_replication_workers。
- CREATE SUBSCRIPTION语法：WITH子句中，新增worker_number参数，控制并行应用机制的并行度。
- pg_subscription系统表：新增1列subwkrnum，int32类型
2.4 正反向行为
2.4.1 生效说明
CREATE SUBSCRIPTION .. PUBLICATION .. WITH (worker_number=..); 语法中，worker_number取值较大时，与不设置worker_number相比，复制性能有较大提升。
2.4.2 提示信息
在订阅端，观察wal日志的增长速度，可衡量复制速度。
2.4.3 约束和依赖
- 并行应用机制：CREATE/ALTER SUBSCRIPTION .. PUBLICATION .. WITH (worker_number=..)语法中，worker_number最大取值为400。所有SUBSCRIPTION中的worker_number总和需小于3个guc的取值：max_replication_slots，max_background_workers，max_logical_replication_workers。（但是，g100存在bug，当3个guc取值超过500时，多个地方可能出现core）
2.5 安全性
2.5.1 权限控制
对外接口中，只在已有CREATE/ALTER SUBSCRIPTION语法中新增参数，不涉及变更权限。
2.5.2 审计
对外接口中，只在已有CREATE/ALTER SUBSCRIPTION语法中新增参数，无需重新适配审计。
2.6 影响范围
2.6.1 对已有UDT,UDF, ECPG的影响
无
2.6.2 对系统函数的影响
无
2.6.3 对系统CATALOG的影响
pg_subscription系统表，新增1列subwkrnum，存储并行应用机制中的apply-worker数量。
2.6.4 对xlog日志格式、数据格式的影响
设计流复制协议，与旧版本复制协议区别如下：
- 发布端发送时机
- 旧版本：读取与解码到commit对应的wal-record时，发送事务对应的所有logical-wal-record
- 新版本：实时发送logical-wal-record
- 发布端发送格式
旧版本：假如1个事务执行：begin, insert, update, commit，发布端解码到commit时，会一次性发送4条消息。4条消息类型分别是[‘B’, ‘I’, ‘U’, ‘C’]，每条消息统一格式如下：
+-----+-------------------------------+---------+-------------------+ | 'w' | dataStart | walEnd | sendTime | msgType | msgBody | +-----+-------------------------------+---------+-------------------+ msgType取值范围：{B, C, I, U, D, ..} 其中，'B' 消息携带事务id新版本：假如1个事务执行：begin, insert, update, commit，发布端实时发送消息，不等待commit，发送3条’F’消息，’F’消息中会封装旧版本的’I’, ‘U’, ‘C’消息的内容，另外，每条’F’消息都携带事务信息。’F’消息的格式如下：
# 新版本：新增msgType：'F' +-----+-------------------------------+*************************+---------+-------------------+ | 'w' | dataStart | walEnd | sendTime | 'F' | xid | msgLen | msgType | msgBody | +-----+-------------------------------+*************************+---------+-------------------+ msgType取值范围：{C, I, U, D, ..} 原来msgType处，设置为'F'类型，表示flow类型的消息，即流复制协议。不使用'S'，方便与pg的流复制协议区分。 每条消息，需额外携带xid信息。
2.6.5 与其他功能交互时的行为表现
无
2.6.6 版本兼容性
订阅端与发布端建立连接时，订阅端会根据CRETE SUBSCRIPTION语法设置的参数，生成连接命令。
旧版本，订阅端发送的连接命令如下：
START_REPLICATION SLOT "$slot_name" LOGICAL $start_lsn
(proto_version '3', publication_names '"$publication_name"')
新版本中，如果CRETE SUBSCRIPTION时，指定worker_number>1，即启用并行逻辑复制，订阅端发送的连接命令如下：
START_REPLICATION SLOT "$slot_name" LOGICAL $start_lsn
(proto_version '3', publication_names '"$publication_name"'， streaming 'extreme', parallel-decode-num '20', max-recordbuffer-in-memory '100', max-txn-in-memory '100')
-- 新增streaming参数：表示使用 流复制协议
-- 新增parallel-decode-num、max-recordbuffer-in-memory、max-txn-in-memory：表示让发布端使用 并行解码机制
新版中，如果不主动指定worker_number>1，则仍然使用旧版本的机制、协议，本需求保留并隔离了旧版本的串行解码机制，完全不受并行解码机制影响。
2.6.7 用户行为变更
新增支持并行逻辑复制机制，扩展CRETE SUBSCRIPTION语法，新增worker_number参数，用于控制并行复制的线程数，合理配置worker_number取值，可大幅提高逻辑复制速度。
另外，如果worker_number设置的较大，则需提高订阅端max_replication_slots、max_background_workers、max_logical_replication_workers这3个guc参数的取值。
pg_subscription系统表新增1列subwkrnum。
2.7 指标相关
2.7.1 关键资源指标
- cpu：订阅端启动50-400个apply-worker线程，cpu占用率约5%-15%。
- 内存：发布端内存占用变小，修改前发布端缓存所有未提交事务，修改后发布端不缓存事务。订阅端内存占用变大，无空闲apply-worker时，发布端会缓存数据。
- 外存：订阅端无空闲apply-worker时，缓存的事务数量超过1000后，会物化数据。
2.7.2 系统性指标
无
2.7.3 性能指标
之前，在优化发布端传输速度前，自测性能如下（实际性能应该高于以下数据，滚动升级场景，50并发，订阅端速度能稳定在80+m/s，峰值能到90-100m/s）：
| 编号 | tpcc并发数 | tpmc (10min) | tpmTotal | 发布端速度 | 订阅端速度(2次抽样) |
|---|---|---|---|---|---|
| 1 | 10 | 5.8w | 12.9w | 13.4 m/s | 52.2 m/s |
| 2 | 50 | 21.8w | 48.6w | 50.9 m/s | {76.4, 77.3} m/s |
| 3 | 100 | 33.3w | 73.9w | 77.5 m/s | {74.0, 73.2} m/s |
| 4 | 200 | 35.4w | 78.7w | 82.8 m/s | {73.8, 70.7} m/s |
| 5 | 300 | 36.3w | 80.9w | 84.9 m/s | {66.4, 64.0} m/s |
| 6 | 400 | 32.6w | 72.6w | 76.4 m/s | {62.1, 60.8} m/s |
- 测试环境：单机，kunpeng-920，128核，760G内存，tpcc 100 warehousee
- 发布端速度：tpcc运行10min，(结束lsn - 开始lsn) / 600s
- 订阅端速度：启动复制，抽样：(第130s的lsn - 第30s的lsn) / 100s，(第230s的lsn - 第130s的lsn) / 100s
2.8 测试建议
本次修改，几乎重写了逻辑复制大部分流程，发布端、订阅端、传输协议等修改率超过60%，因此，原有逻辑复制功能，可能都需要覆盖测试。
