G100审计功能重构
1 功能简述
在需求文档中，已详细介绍需求背景，此处不在重复介绍。
G100 309之前版本，审计特性存在较多问题，因此，在本版本，将重新设计与实现审计特性，解决功能、性能、易用性、可维护性、可扩展性等问题，使审计特性达到大规模商用的标准。
2 实现方案
一、审计架构
审计特性，核心子功能如下：
- 配置审计：通过GUC参数，配置审计参数：日志目录、目录大小、日志文件淘汰策略等
- 设置范围：通过SQL语法，设置审计策略，控制哪些事件需审计。在策略中，可按用户、操作、对象、操作结果等过滤事件
- 收集事件：在代码关键节点，收集事件
- 过滤事件：根据审计策略，过滤无需审计的事件
- 生成日志：提取事件关键信息，生成日志
- 传输日志：工作线程，通过共享内存，传输日志给审计线程
- 存储日志：审计线程，组织日志，并将其存储至文件中。文件存放在单独的日志目录
- 查询日志：通过内置FUNCTION，在线查询日志，通过TOOL，离线查询日志
其中，设置范围、过滤事件子功能相对独立，可单独设计与实现，所以，拆分到另一个的设计文档中。

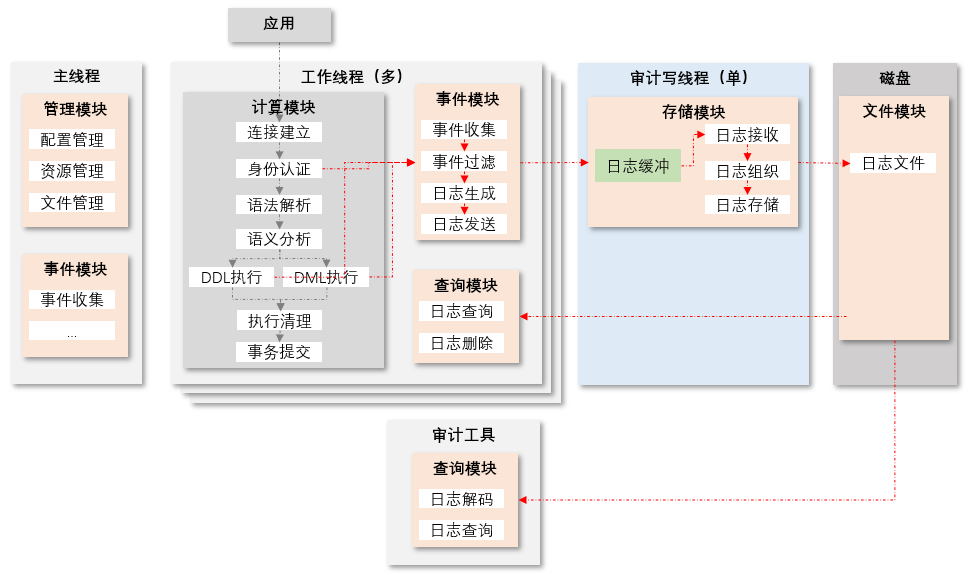

审计特性整体架构图如下：
二、工作流程
收集事件的主体、操作、客体等信息时，因为需收集操作结果，即操作成功或失败，所以，很多场景中，收集事件需分为2个阶段：
- 执行操作前：收集事件基本信息，包括操作类型等
- 执行操作后：收集事件的操作结果。对于出现ERROR的场景，则在异常处理函数中收集操作结果。

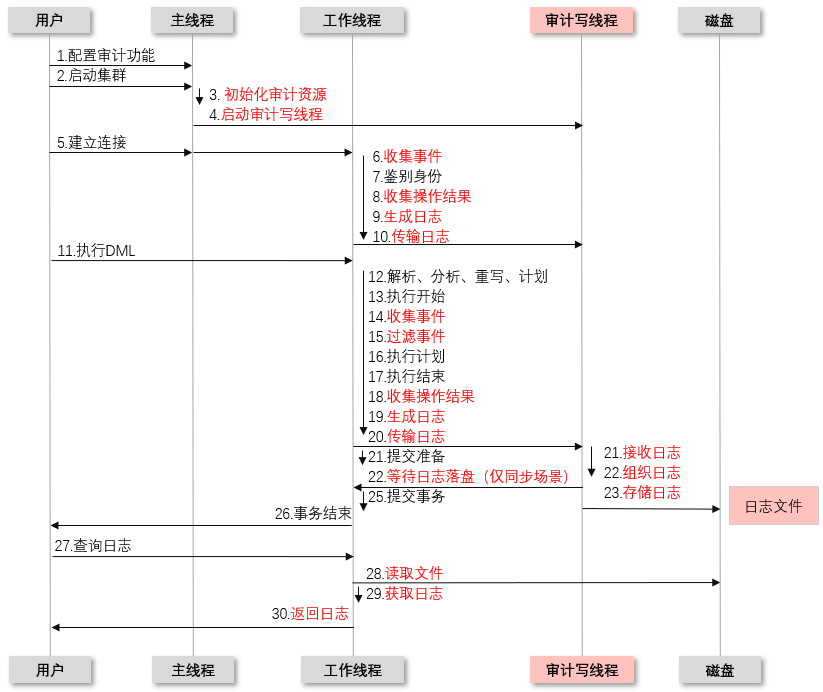

在所有事件中，DML语句的事件稍复杂一点，此处主要以该类语句为例，梳理整体执行流程：
三、详细流程
阶段1 配置审计（进程启动）
首先，用户通过GUC参数，配置审计文件管理等功能。然后，在系统启动阶段，审计模块将根据配置，初始化的各类关键资源，包括：
- 日志文件：日志存储目录，初始日志文件等
- 审计内存：日志缓存区，内存上下文等
- 审计线程：信号处理函数等
- 事件收集节点：hook函数注册等
详细启动过程如下：
main # 1. 启动vastbase进程
knl_instance_init
MemoryContextInit
PostmasterMain # 2. 启动postmaster线程
SelectConfigFiles # 3. 加载GUC参数
checkDataDir
'audit_dir_init' # 4. 创建审计日志文件目录
'audit_hook_init' # 5. 注册审计回调函数：身份认证等
load_hba
reset_shared
CreateSharedMemoryAndSemaphores # （日志缓冲区不是共享内存，后文阶段6详细介绍）
GlobalSysDBCache::Init
CreateLocalSysDBCache
InitRoleIdHashTable
'audit_comm_init' # 6. 初始化审计内存上下文、日志缓存区，创建审计日志文件
'initialize_util_thread(AUDIT_WRITER)' # 7. 启动audit-writer 线程，持续读取日志缓冲区，等待接收与存储日志
initialize_thread
..
# ===== audit-writer 线程 ==============
GaussDbThreadMain
InitShmemAccess
InitAuxiliaryProcess
CreateSharedMemoryAndSemaphores
GaussDBAuxiliaryThreadMain
BaseInit
'adt_writer_main'
# ===== audit-writer 线程 ==============
ServerLoop
for (;;)
comm_select
ConnCreate # 9. 接收客户端连接
BackendStartup
initialize_util_thread(WORKER)
initialize_thread
..
# ===== postgres 线程 ==============
GaussDbThreadMain
knl_thread_init
InitializeGUCOptions
CreateLocalSysDBCache
'audit_hook_init' # 10. 注册事件收集回调函数：计划执行、函数执行等回调点
BackendInitialize
BackendRun
PostgresMain
# ===== postgres 线程 ==============
'initialize_util_thread(AUDIT_WRITER)' # 11. 检查audit-writer 线程状态与自动重启
阶段2 设置范围
向用户提供SQL接口，用于创建审计策略。（见另一个设计文档）
阶段3 收集事件
数据库中，产生的事件类型较多，按触发方式，可将事件分为以下3类：
- 系统事件：直接触发或异常导致的事件。启动、停止集群，登录、登出集群
- SQL事件：SQL触发的事件
- DML
- DDL/DQL/MNG/..
- FUNC
- 内部事件：非用户直接触发的事件
一、系统事件
共4种事件，包括：启动、停止集群，登录、登出集群。各事件需注意的点如下：
- 启动集群：初始化审计模块后，postmaster线程才生成启动集群事件，并传输到audit-writer线程。
- 停止集群：audit-writer线程收到shutdown相关信号后，生成停止集群事件并落盘。如果由postmaster线程生成停止集群事件，需在将shutdown信号传输给audit-writer前，以及清理LWLock等资源前，传输审计事件给audit-writer，适配点较多
- 登录集群：无法直接使用内核已有hook框架，因为代码流程中的hook点靠后，在hook点前出现的部分登录失败场景，无法走到hook点
- 登出集群：清理postgres线程时，产生登出集群事件，需确保在清理共享内存前产生事件，因为发送日志需依赖共享内存中的LWLock
完整流程如下：
PostmasterMain
audit_dir_init
audit_worker_init # 1. 注册回调函数：身份认证
audit_comm_init # 2. 初始化审计内存上下文、日志缓存区，创建审计日志文件
'audit_system_startup' # 3. 收集事件：启动集群
initialize_util_thread(AUDIT_WRITER)
initialize_thread
..
# ===== audit-writer 线程 ==============
adt_writer_main
for (;;)
if SIGTERM:
'audit_system_shutdown' # 4. 收集事件：停止集群
# ===== audit-writer 线程 ==============
ServerLoop
for (;;)
BackendStartup
initialize_util_thread(WORKER) # 5. 启动 postgres线程
..
# ===== postgres 线程 ==============
GaussDbThreadMain
BackendInitialize
BackendRun
PostgresMain
BaseInit
on_shmem_exit('audit_logout_system') # 6. 注册线程退出回调函数：登出集群
PostgresInitializer::InitBackendWorker # 7. 初始化连接
if not thread_pool:
PostgresInitializer::InitSession
InitSysCache
CheckAuthentication
PerformAuthentication
ClientAuthentication
'audit_login_system' # 8. 收集事件：登录集群
recv_and_check_password_packet # 9. 身份认证
'audit_send_all_log' # 10. 发送日志
LoadSysCache
for (;;)
if thread_pool:
while True:
ThreadPoolWorker::AttachSessionToThread
InitSession
PostgresInitializer::InitSession
ReadCommand
proc_exit # 8. 退出线程
proc_exit_prepare
shmem_exit
..
'audit_logout_system' # 11. 收集事件：登出集群
# ===== postgres 线程 ==============
if SIGTERM or SIGINT:
pmdie
signal_child
PostmasterStateMachine
elif SIGQUIT:
killGraceThreads
signal_child
ExitPostmaster
二、SQL事件
SQL种类较多，根据hook点不同，可分为以下几类：
- DDL类：CREATE, DROP等。其他DCL类、MNG类等，例如GRANT、VACUUM等，也可划到DDL大类中。
- DQL：SELECT
- FUNC：执行FUNCTION
上文提到，为收集事件中操作的结果，收集点如下：
- 执行操作前：收集事件基本信息
- 执行操作后：未清理执行资源前，例如内存上下文等，收集事件的操作结果：操作成功，并发送日志。
- 执行操作中：如果发生错误，调用ereport触发的长调转，在异常处理的最早期阶段，收集事件的操作结果：操作失败，并发送日志。
内核执行SQL时，在初始化plan，执行plan，执行plan结束等多个阶段，都提供hook点，但是，部分hook点无法满足收集操作结果的需求，因此，本需求将新增几个hook点：
- DML事件
- 现状：在初始化plan阶段，内核访问控制框架会遍历所有的操作信息{操作，对象}，并检查权限。检查后，有个hook点
- 问题：如果检查过程中，发现权限问题，会直接报错，无法走到hook点
- 修改：在检查权限之间，新增hook点，收集事件基本信息
- FUNC事件
- 现在：postgresql在所有执行function的地方，都有hook点
- 问题：openGauss与G100，将function的hook点全都删了，因为其他功能用不上
- 修改：新增执行function的hook点，参考postgresql加回来
当前的收集框架，存在一点小缺陷：
- 问题：对于DML类事件，在语法解析、语义分析阶段，如果发生ERROR，例如操作不存在的表等，无法收集事件
- 原因：在初始化plan阶段，才收集DML类事件，事件中包括操作类型、客体类型、客体名称等。在语义分析大部分阶段，未完整获取操作类型、客体类型等信息。
- 解释：最关键的因权限导致的ERROR，可以收集事件，因为在初始化plan阶段才检查DML权限
完整流程如下：
PostgresMain
InitProcess
if sigsetjmp:
'audit_send_all_log(FAILED)' # 收集事件结果：操作失败
for ;;
ReadCommand
reload_configfile
case 'Q':
exec_simple_query
parse_query_auto_gram
pg_analyze_and_rewrite
pg_plan_queries
PortalStart
if 'SELECT':
ExecutorStart
# hook
standard_ExecutorStart
InitPlan
ExecCheckRTPerms
'新增 prev_hook' # 收集事件：DQL
ExecCheckRTEPerms
# hook
ExecInitNode
PortalRun
if 'SELECT':
PortalRunSelect
ExecutorRun
elif 'INSERT/UPDATE/DELETE' or 'DDL':
PortalRunMulti
if 'DML':
ProcessQuery
if 'INSERT/UPDATE/DELETE':
ExecutorStart
# 已有hook
standard_ExecutorStart
InitPlan
ExecCheckRTPerms
'新增 prev_hook' # 收集事件：DML
ExecCheckRTEPerms
# 已有hook
ExecutorRun
# 已有hook
standard_ExecutorRun
ExecutePlan
ExecutorFinish
# 已有hook
'audit_send_all_log(FAILED)' # 收集事件结果：操作成功
standard_ExecutorFinish
ExecPostrocessPlan
ExecutorEnd
# 已有hook
standard_ExecutorEnd
ExecEndPlan
ExecEndNode
heap_close
FreeExecutorState
# delete query mem cxt
elif 'DDL':
PortalRunUtility
ProcessUtility
# 已有hook # 收集事件：DDL
standard_ProcessUtility
'audit_send_all_log(FAILED)' # 收集事件结果：执行成功
PortalDrop
PortalCleanup
if 'SELECT':
ExecutorFinish
# hook # 收集事件结果：操作成功
standard_ExecutorFinish
ExecutorEnd
# hook
standard_ExecutorEnd
finish_xact_command
CommitTransaction
RecordTransactionCommit
case 'P':
exec_parse_message
case 'B':
exec_bind_message
case 'E':
exec_execute_message
三、内部事件
除系统事件、SQL事件外，内核还会产生一些内部事件，这些事件不是用户直接触发的。此类事件需要过滤。
2p-cleaner线程
平均间隔1秒左右，与数据库建立连接，并发送与执行SQL语句。此类连接，内核可识别到，客户端类型为gs_clean。审计模块将直接过滤’application_name=gs_clean’的事件。TwoPhaseCleanerMain for (;;) DropTempNamespace LoginDatabase PQconnectdbParams DropTempSchema 'DROP SCHEMA pg_toast_temp_xx CASCADE'vsql
vsql每次与内核建立连接时，都会自动发送与执行6条SQL，以获取兼容性等信息。审计模块将过滤’application_name=vsql’的前6条SQL。vsql -h xxx -p xxx -U xxx -W xxx main .. PQconnectdbParams # 1. 与server端建立连接 PQexec('SELECT VB_VERSION()') # 2. 检查版本 PQexec('select setting from pg_catalog.pg_settings ..') # 3. 检查兼容性 # 4. ...
其他信息
对于每个事件，除主体、操作、客体相关的核心信息外，还需在一些关键节点，收集以下信息：
- SQL语句
- 客户端信息：客户端类型、客户端IP、客户端主机名、客户端端口
- 客体详细属性：客体所属Database，客体所属Schema
- 其他信息：事务ID，XLOG ID，会话ID，线程ID等
上述信息，均可从session级的全局变量上获取。
阶段4 过滤事件
收集事件后，需根据用户配置的审计策略，判断事件是否需被审计。（见另一个设计文档）
阶段5 生成日志
对于所有事件，都生成统一格式的日志。每条日志中的所有内容如下：
日志字段
| 字段 | 内容 解释 ------------+----------------------------------- optime | 2025-09-21 12:00:01.400009+08 -- 操作时间 apolicy | ap1 -- 策略名称：生成本条日志的策略 scope | ddl -- 操作分类：例如ddl,dml,dql等 subjname | shenkun -- 操作用户 optype | create -- 操作类型 objtype | table -- 客体类型 objname | t2 -- 客体名称 cliip | 10.44.136.83 -- 客户端IP或HOST cliport | 39850 -- 客户端端口 cliapp | vsql -- 客户端类型：即连接参数applicatiion_name opresult | succeed -- 操作结果：成功或失败 objdb | vastbase -- 客体所属database objnsp | public -- 客体所属schema opxid | 0 -- 操作的xlog id optid | 0 -- 操作的事务id opthreadid | 489 -- 操作的线程id opsessid | 1986 -- 操作的会话id sql | CREATE TABLE t2 AS SELECT * FROM t1; -- 原始SQL语句 extra | -- 其他信息：例如报错信息物理格式
压缩存储：将大部分text类内容，使用枚举型压缩存储。例如，针对对象类型，将database存储为1，schema存储为2等
后向兼容：日志存储在Page中，每个Page的PageHeader中，有版本号等信息
typedef struct { /* basic info: 4 bytes, must in the same page */ uint16 loglen; uint16 logtype; uint32 logcrc; AuditTime optime; uint16 flags; uint32 scope; uint32 cliport; /* operate info */ uint16 optype; uint16 objtype; /* to align the structure, we place it here */ uint16 opresult; uint16 sqlid; uint64 opxid; uint32 optid; uint32 oppid; /* client info */ uint16cliipoff; uint16 cliappoff; /* subject info */ uint16 subjoff; /* object info */ uint16 objoff; uint16 objdboff; uint16 objnspoff; /* the details */ uint16 sqloff; uint16 extraoff; /* all text are stored below */ char textbuf[0]; /* +------+------+------+----+------+ * | text | text | text | .. | text | * +------+------+------+----+------+ */ }
阶段6 传输日志
开启审计时，postgres等线程生成日志后，需将日志发送到日志缓存区，由audit-writer线程写至磁盘。
关闭审计时，对于强制审计类事件，例如启动、停止集群，登录、登出用户，执行CREATE USER等DCL，产生事件的线程直接将日志写至磁盘。
开启审计时
通过日志缓存区传输日志：
- 传输场景
通常，应用场景中，用户并发执行SQL，可能同时存在100+个worker线程执行SQL，产生并传输日志。在本版本，只有1个audit-writer线程负责存储日志 - 传输介质
普通堆内存传输日志 - 传输设计
- 并发传输：多个worker线程，可并发传输日志
- 高效传输：合理设计锁，减少线程阻塞

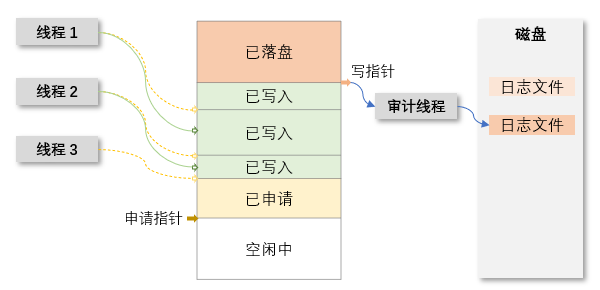

- 传输模型
- 传输流程
假设：3个工作进程，并发发送日志，日志长度分为为a,b,c时刻 工作进程1 工作进程2 工作进程3 工作线程4 审计进程 1 发送日志 - - - - 2 - 发送日志 - - - 3 - 发送日志 - - 4 获取读锁 - - - - 5 - 获取读锁 - - - 6 - - 获取读锁 - - 7 预留空间指针 + a - - - - 8 - 预留空间指针 + b - - - 9 - - 预留空间指针 + c - - 10 - - - - 申请写锁 11 已发送指针 + a - - - - 12 - 已发送指针 + b - - - 13 - - 已发送指针 + c - - 14 释放读锁 - - - - 15 - - - 申请读锁 - 16 - 释放读锁 - - - 17 - - 释放读锁 - - 18 - - - - 获取写锁 19 - - - - 获取待落盘长度 a + b + c 20 - - - - 落盘 a + b + c 21 - - - - 已落盘指针 + a + b + c 22 - - - - 释放写锁 23 - - - 获取读锁 -
关闭审计时
postmaster线程，postgres线程，直接将日志暂存在1个大小为4k的公共的writer-buffer，当writer-buffer大小达到4k或间隔达到1秒，产生事件的线程直接将writer-buffer写至磁盘。
阶段7 存储日志

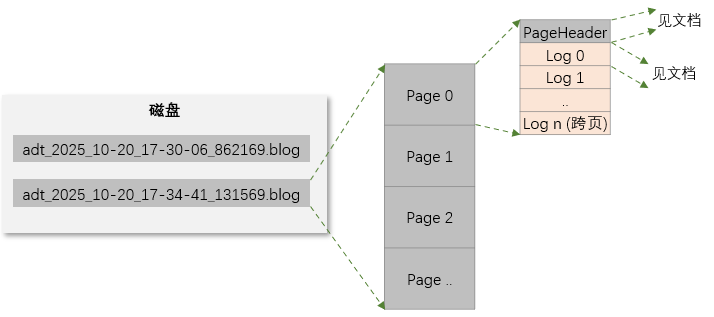

audit-writer将日志存储至磁盘，在磁盘中，日志的存储结构如下图所示：
其中，PageHeader格式如下：
typedef struct {
uint16 version; /* version 1: the relative starting time of 'pagetime' is '2020.1.1 ee:0o:eo' */
uint16 flags;
uint16 datastart;
uinti6 remainlen
AuditTime pagetime;
uint32 crc;
uint32 noused;
} AuditPageHeader;
阶段8 查询日志
审计特性，不提供在线删除日志功能。
- 读写场景：对日志的访问，只有2种访问场景，postgres线程查询日志，audit-writer线程写入日志
- 读写冲突：对于日志文件，只有并发查询、追加写操作，二者可以完全不冲突。查询前，获取写入位置，类似快照的机制。查询时，查询到写入位置即结束，不往后继续查询。
3 接口说明
需求文档中，已详细介绍各接口，本文档不再重复介绍。
| 编号 | 接口类型 | 变更 | 数量 | 细节 |
|---|---|---|---|---|
| 1 | GUC | 新增 | 6 | enable_audit,audit_directory_size,audit_flush_policy等 |
| 2 | SQL | 变更 | 3 | CREATE/ALTER/DROP AUDIT POLICY |
| 3 | CATALOG | 新增 | 1 | vb_adt_policy |
| 4 | FUNCTION | 新增 | 4 | vb_audit_log(sec/time),vb_audit_buffer_stat等 |
| 5 | VIEW | 新增 | 2 | vb_audit_policy,vb_audit_log |
| 6 | 工具 | 新增 | 1 | vb_audit |
| 7 | 工具 | 修改 | 2 | vb_initdb, vb_dump |
| 8 | 文件夹 | 新增 | 1 | data_directory/vb_audit |
| 9 | 文件 | 新增 | n | data_directory/vb_audit/日志文件 |
4 内存管理
- 日志缓存区
启动集群时，在postmaster线程启动过程中，创建日志缓存区。退出集群时，才清理日志缓存区。 - 临时内存
每次将事件格式化为日志时，临时申请1小块内存存放日志，并立即发送日志，发送后释放临时内存
5 安全
- 查询日志
以下角色，有权查询日志：- initial user
- superuser
- sysadmin (未开启三权分立的情况下)
- auditadmin
- vbadmin
6 性能
- 性能场景：tpcc，1000仓，300-500并发
- 性能要求：
- 基准：不开启审计
- 劣化场景一：开启审计，不创建审计策略，劣化低于1%（注册事件收集点）
- 劣化场景二：开启审计，创建审计策略，审计所有事件，日志异步落盘，劣化低于10%
- 劣化场景三：开启审计，创建审计策略，审计所有事件，日志同步落盘，劣化低于15%（为收集执行结果，日志发送时间较晚，待评估）
- 性能设计
- 线程通信：采用堆内存
- 并发控制：postgres线程并发发送日志，audit-writer线程存储日志，存在锁排队问题，后续版本继续分析优化
7 专利
- 通用性
业界大部分关系数据库，都支持细粒度审计功能- Oracle：CREATE AUDIT POLICY
- SQL Server: CREATE DATABASE AUDIT SPECIFICATION
- GaussDB：CREATE AUDIT POLICY
- OceanBase：AUDIT
- 必要性
- 以tpcc为例，假设1分支执行60万次事务，至少生成60万次事件，约1秒至少产生1万个事件，过滤1万次。审计策略通常有几十条甚至更多。
- 本设计可提升过滤速度，平均提升10+倍

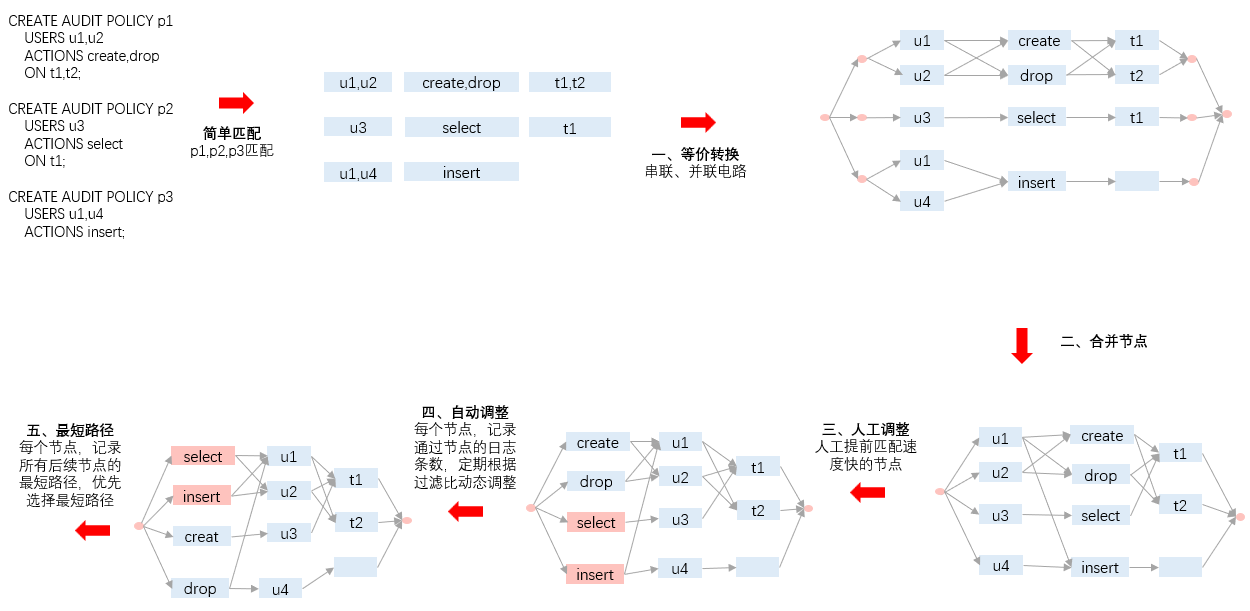

- 方案概述
平均每个事件，可以少匹配几百个节点
8 升级管理
- 升级中：升级过程中，即upgrade_mode=1时，审计功能不记录任何事件。但会记录upgrade_mode取值变更的事件，据此可识别升级事件。
- 升级后：
编号 接口类型 变更 数量 细节 1 GUC 新增 4 enable_audit,audit_directory_size,audit_flush_policy等 2 GUC 修改 2 audit_buffer_size,audit_thread_num 3 GUC 删除 40 audit_login_logout,audit_dml_state,audit_user,audit_operation_result等 4 SQL 变更 3 CREATE/ALTER/DROP AUDIT POLICY 5 CATALOG 新增 1 vb_adt_policy 6 CATALOG 删除 5 gs_auditing_policy,gs_auditing_policy_access等 7 FUNCTION 新增 4 vb_audit_log(sec/time),vb_audit_buffer_stat等 8 FUNCTION 删除 7 pg_query_audit,pg_delete_audit,pg_query_audit_dump,pg_query_audit_info 9 VIEW 新增 2 vb_audit_policy,vb_audit_log 10 VIEW 删除 3 gs_audting,gs_auditing_access等 11 工具 新增 1 vb_audit 12 工具 修改 2 vb_initdb, vb_dump 13 文件夹 删除 1 data_directory/pg_audit 14 文件夹 新增 1 data_directory/vb_audit 15 文件 新增 n data_directory/vb_audit/日志文件
9 其他说明
postgresql函数hook
-- aggregate
CREATE FUNCTION f_add_a_int(state bigint[], val int)
RETURNS bigint[] LANGUAGE sql AS
$$ SELECT ARRAY[state[1] + val, state[2] + 1] $$;
CREATE FUNCTION f_avg_final(state bigint[])
RETURNS numeric LANGUAGE sql AS
$$ SELECT state[1]::numeric / state[2] $$;
CREATE AGGREGATE a_int_avg(int) (
SFUNC = f_add_a_int,
STYPE = bigint[],
FINALFUNC = f_avg_final,
INITCOND = '{0,0}'
);
SELECT a_int_avg(v) FROM generate_series(1,6) v;
-- bug: should audit a_int_avg
DROP AGGREGATE a_int_avg(int);
DROP FUNCTION f_add_a_int;
DROP FUNCTION f_avg_final;
-- function
CREATE TABLE t1(c1 INT);
CREATE FUNCTION f1() RETURNS INT AS $$ SELECT count(*)::INT FROM t1 $$ LANGUAGE sql;
SELECT f1();
INSERT INTO t1 VALUES(f1());
DROP TABLE t1;
DROP FUNCTION f1;
# 场景一：
InvokeFunctionExecuteHook
fmgr_info | fmgr_info_cxt
fmgr_info_cxt_security
fn_addr =
InitFunctionCallInfoData
# 场景二：aggrage的入口函数
PostgresMain
InitProcess
for ;;
ReadCommand
case 'Q':
exec_simple_query
parse_query_auto_gram
pg_analyze_and_rewrite
pg_plan_queries
PortalStart
if 'SELECT':
ExecutorStart
# hook
standard_ExecutorStart
InitPlan
ExecCheckRTPerms
'新增 prev_hook' # 收集事件：DQL
ExecCheckRTEPerms
# hook
ExecInitNode
PortalRun
if 'SELECT':
PortalRunSelect
ExecutorRun
elif 'INSERT/UPDATE/DELETE' or 'DDL':
PortalRunMulti
if 'DML':
ProcessQuery
if 'INSERT/UPDATE/DELETE':
ExecutorStart
# 已有hook
standard_ExecutorStart
InitPlan
ExecCheckRTPerms
'新增 prev_hook' # 收集事件：DML
ExecCheckRTEPerms
# 已有hook
ExecutorRun
# 已有hook
standard_ExecutorRun
ExecutePlan
ExecutorFinish
# 已有hook
'audit_send_all_log(FAILED)' # 收集事件结果：操作成功
standard_ExecutorFinish
ExecPostrocessPlan
ExecutorEnd
# 已有hook
standard_ExecutorEnd
ExecEndPlan
ExecEndNode
heap_close
FreeExecutorState
# delete query mem cxt
elif 'DDL':
PortalRunUtility
ProcessUtility
# 已有hook # 收集事件：DDL
standard_ProcessUtility
'audit_send_all_log(FAILED)' # 收集事件结果：执行成功
PortalDrop
PortalCleanup
if 'SELECT':
ExecutorFinish
# hook # 收集事件结果：操作成功
standard_ExecutorFinish
ExecutorEnd
# hook
standard_ExecutorEnd
finish_xact_command
