摘要
介绍审计特性，分析性能问题，提出优化方案，评审优化方案，规划其他计划
1 审计特性介绍
1.1 核心功能
审计特性：记录数据库内的各种事件，事件包括：
- 启动、恢复、切换、停止集群
- 登录、注销账号
- 创建、修改、删除数据库对象，包括：DATABASE、SCHEMA、TABLE等
- 插入、更新、删除、查询关系表
- …
描述事件：数据库内发生的事件，都可描述为<主体><操作><客体>
- 主体：一般是数据库用户
- 客体：集群、账号、数据对象等
- 操作：不同客体操作类型不一样。比如，对于TABLE，操作类型有：CREATE, INSERT, SELECT等。
审计日志：针对每个事件，审计模块都会生成一条或多条审计日志，审计日志中记录事件关键信息，包括：
- 主体信息：用户名、客户端IP、登入的数据库名、线程id等
- 操作信息：操作的类型、操作的时间、操作的SQL语句等
- 客体信息：客体类型、客体名称、客体属于哪个database、客体属于哪个schema
1.2 整体架构（308.3）

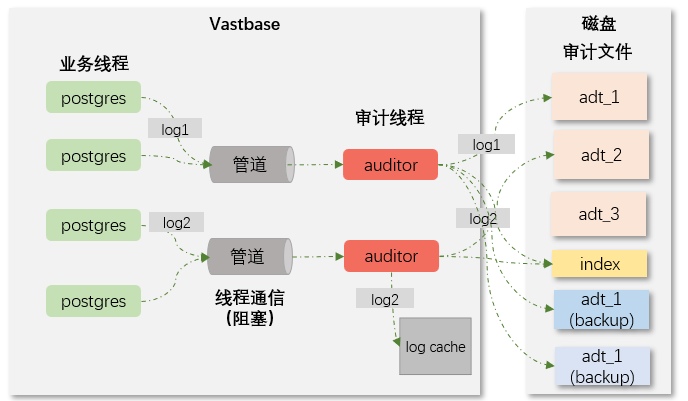

审计架构如下图所示，按模块划分，可将审计划分为5个模块：
- 管理模块：管理审计配置，相关配置由GUC控制，可分为3类：审计范围、日志传输、审计文件。管理审计内存、锁等资源，启停审计线程
- 事件模块：发生关键事件时，如启停集群、执行SQL语句等，收集事件关键信息，即主体、操作、客体关键信息，将各类事件封装为统一格式的审计日志，并将其发送至审计线程
- 存储模块：
- 审计写线程：接收审计日志，按文件格式组织日志，将日志存储至文件中。如果有多个写线程，每个写线程都有独立的日志缓冲区、日志文件。同一时间段内生成的多条日志，可能存储于多个文件中
- 审计归并线程：读取同一时间段内多个审计文件，排序日志，合并为同1个审计文件
- 文件模块：管理多种状态的审计文件，包括：正在写、待归并、已归并等
- 查询模块：
- 在线查询：通过内置函数，查询一段时间内的日志
- 离线查询：通过离线工具，解析二进制格式的日志文件
1.3 工作流程（308.3）
审计特性的工作流程如下图所示：
- 用户：通过GUC参数，配置审计特性，包括审计范围、日志传输、审计文件等。
- 主线程：启动审计线程
- 工作线程：在关键流程中，收集审计事件。以执行DML为例，审计处理流程包括：
- 在清理计划阶段，收集审计事件，事件包括主体、操作、客体等信息。然后，将事件封装为日志后，发送给审计写线程。由审计线程负责将日志落盘
- 在事务提交阶段，如果开启日志同步落盘机制，则等待审计线程将日志落盘
- 审计writer线程：不断将接收到的日志写至磁盘
- 审计merger线程：存在多个审计写线程的情况下，将同一时间段内的多个已写完的文件，合并为1个文件
1.4 文件组织
在存在多个writer线程的场景，日志文件有3种状态：
- 正在写：writer线程正在写的文件
- 已写完：writer线程已写完的文件，merger未归并或者归并中
- 已归并：merger归并多个已写完的文件，生成的最终文件
1个审计文件，由多个page组成。1个page由header和多条log组成，log可跨page存储
2 使用审计特性
2.1 配置审计特性
开启审计特性
vb_guc set .. "audit_enable=on"设置文件管理参数
# 1 日志目录 vb_guc set .. "audit_directory='/pato/to/audit_log'" # 2 归档目录 vb_guc set .. "audit_dump_directory=on" # 3 日志目录空间限制 vb_guc set .. "audit_space_limit=10G"设置日志同步参数
2.2 启动数据库
2.3 生成审计日志
2.4 查询审计日志
2.5 异常管理
3 审计特性变更点
3.1 问题分析
关键问题：目前，客户使用审计特性时，最严重的2个问题如下：
- 性能问题：开启审计特性，设置审计范围包括DML，TPCC测试，单个审计线程性能劣化90%以上（不开审计40w+，开DML审计2-3w）
- 功能问题：审计缺陷数量多，已识别缺陷20+，未识别的缺陷至少20+，很多缺陷会导致集群coredump、无法启动等
审计来源：opengauss审计特性来源：
- 2019年，华为高斯以色列团队向国内交付审计demo
- 2020年，高斯2名新员工将demo交付到gaussdb，并开源到opengauss
- 2021年-2024年，高斯陆续有3人全职解决审计的问题单，至少50+，包括5+现网问题
2.2 重构目标
- 提高审计性能：以tpcc场景为例，1主1备，1000仓，500并发：
- 基线：默认不开启审计特性
- 场景一：开启审计特性，设置关键设计范围，审计DDL等，不审计DML，性能劣化很小，在5%以内
- 场景二：开启审计特性，设置最大审计范围，审计DDL等，xxDML、SELECT等，性能劣化可控，在20%
- 降低审计缺陷
- 重构前：曾解决10+审计文件类问题，未识别问题10+。因设计太复杂，无法控制风险
- 重构后：审计文件管理类问题，新增问题不超过5。简化设计，风险可控
2.3 问题分析（当前版本）
在审计架构中，主要线程分为业务线程、审计线程。
一般情况下，业务线程生成日志，通过管道将日志发送给审计线程，审计线程存储日志至审计文件。
在分析问题时，为方便描述，本章以常规tpcc为例，假设：并发数为400，审计线程数为20，1个事务执行3次UPDATE。
一、存储日志慢
线程、管道、文件的数量关系如下：
- 线程数：400个业务线程，默认1个审计线程，最高可配置48个。二者使用管道通信
- 管道数：管道数与审计线程数相等
- 文件数：每个审计线程，都独立写文件，即正在写的文件数与审计线程数相等
当前方案，存在多个设计问题。以常规tpcc为例，假设：：
| 编号 | 设计 | 方案 | 问题 |
|---|---|---|---|
| 1 | 线程通信 | 管道 | 平均20个业务线程，使用1个管道，管道很容易满。线程阻塞、上下切换等开销高 |
| 2 | IO模型 | 同步IO | 1个事务执行3次UPATE，生成3条日志，阻塞等待3次管道空闲、管道传输、日志落盘 |
| 3 | IO粒度 | Record级 | 同1时刻，20个并发，20个事务，生成60条日志，需串行等待60次IO |
| 4 | 加密粒度 | Record级 | 同1时刻，20个并发，20个事务，生成60条日志，需串行加密60次，哈希60次 |
二、检索日志慢
目前，用户只能通过SQL语句检索日志，查询出的日志，默认情况不是按时间顺序排列的：
SELECT query_audit('开始时间'， '结束时间')；
存储日志时，存在多个问题。
- 日志分布（多文件）：20个审计线程，分别写20个审计文件。同一时刻，400个业务线程，生成的日志被随机写入20个文件中。
- 日志顺序（乱序）：假设，在时刻1，线程1生成日志1，但是发生线程切换。在时刻2，线程2生成日志2，并存储至文件中。在时刻3，日志1落盘。此时，日志1先生成，但是后落盘
- 文件信息（索引文件）：1个数据库节点，维护1个审计索引文件，索引文件记录所有日志关键的生成时间

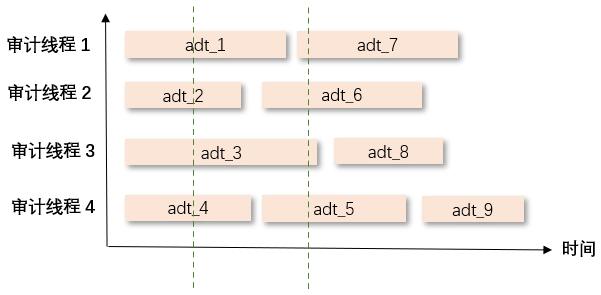

如下图所示，不同线程写不同日志文件，每个日志文件写完，生成新的日志文件：
检索日志时，流程如下：
- 用户查询：指定’开始时间’、’结束时间’查询日志
- 查找文件：遍历索引文件，判断所有日志文件的’创建时间’，找到符合条件的日志文件。（20审计线程，最少需查找20个文件）
- 查找日志：分别遍历每个日志文件，判断所有日志的’生成时间’，找到符合条件的日志（假设1个文件64M = 8192 * 8k）
检索结果中，日志并不是按时间顺序排列的。
三、文件问题多
在存储日志时，生成新日志文件，需更新索引文件。检索日志时，需遍历索引文件。索引文件丢失、损坏等，集群无法正常运行。但是，索引文件存在以下问题：
- 无备份
- 无一致性保证：无双写机制
- 只初始1次：第1次使用审计，生成1次索引文件，与初始化约10万个索引节点，不可扩张。即最多可生成10万个日志文件。
2.4 重构方案
一、存储日志重构
新方案中，线程、管道、文件的数量关系如下：
- 线程数：400个业务线程，只需1个审计线程即可。参考wal-writer设计
- 管道数：删除管道通信机制。参考wal-buffer设计
- 文件数：同1时刻，只有1个正在写的日志文件

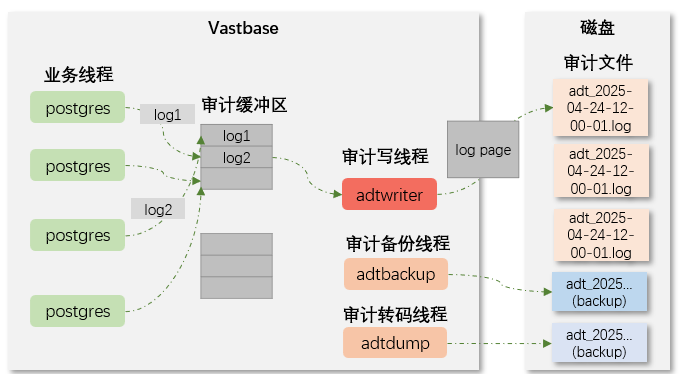

针对各关键设计，重构思路如图所示：
重构方案如下：
| 编号 | 设计点 | 旧方案 | 新方案 | 优化分析 |
|---|---|---|---|---|
| 1 | 线程通信 | 管道 | 堆内存 | 参考wal-buffer，新增alog-buffer，业务线程直接将日志写入alog-buffer。同1时刻，20个线程无需阻塞等待管道串行传输，直接将日志写入alog-buffer |
| 2 | IO模型 | 同步IO | 异步IO | 参考wal-writer，同1时刻，20个并发，20个事务执行共60次UPDATE，无需串行阻塞等待60次管道传输、日志落盘，只需60次将日志写入alog-buffer，并在提交事务时，检查20次日志是否已落盘，理论上阻塞次数小于5次 |
| 3 | IO粒度 | record级 | page级 | 参考wal-writer，1次落盘1个或多个page。 同1时刻，20个并发，20个事务，生成60条日志，无需串行等待60次IO，只需按page执行1次或多次IO即可 |
| 4 | 加密粒度 | record级 | page级 | 同1时刻，20个并发，20个事务，生成60条日志，需串行加密60次，哈希60次，只需按page执行1次加密、哈希即可 |
二、检索日志
存储日志时，重构思路如下：
- 日志分布（单文件）：同一时刻，400个业务线程，生成的日志，被写入同1日志文件，或者下1个日志文件中
- 日志顺序（顺序）：每个日志文件中，日志严格按照从前往后的顺序排列。参考xlog按照lsn顺序排列。
- 文件信息（系统表）：新增系统表，vb_audit_files，记录每个审计日志的创建时间。另外，还可记录是否归档、是否备份等信息。
另外，还有以下优化：
- 日志页：引入日志页的概念。1个日志文件，由多个日志页组成，1个日志页记录多条日志。页头记录：日志版本、日志时间、加密参数、LSN、上一个日志页未存完的日志长度等信息。
- 文件命名：旧方案中命名方式是1_adt, 2_adt, 3_adt, ..，新方案以时间为文件命名。例如adt_2025-0501-1200-00.log
新系统表内容如下，其中，aftime列记录日志文件创建时间，该列上建立btree索引：
SELECT * FROM vb_audit_files;
afnum | aftime | afname | isarchive | isbackup | isencrypt
------+---------------------+-------------------------+-----------+----------+-----------
1 | 2025-04-20 12:00:00 | adt_2025_0420_1200_0000 | false | fasle | false
2 | 2025-04-20 12:01:23 | adt_2025_0420_1201_2300 | false | fasle | false
-- 1T日志文件，系统表总大小1M
-- 计算：1个日志文件64M，64T有1024 * 1024个文件，系统表有1024 * 1024条记录，假设1条记录64字节。
重构思路如下图所示：
检索日志时，流程如下：
- 用户查询：指定’开始时间’、’结束时间’查询日志
- 查找文件：使用btree索引，从系统表vb_audit_files中查找符合条件的日志文件
- 查找日志：在日志文件中，使用二分查找，先获取文件第1个、最后1个日志页，判断日志页时间，最多需要13次IO（假设1个文件64M = 8192 * 8k）
2.5 重构开销
预估重构开销：
- 工作量：2人月
- 代码量：3k
- 质量提升：提前规避30+问题，包括现网问题。降低问题发现、定位、修复时间
2.6 重构影响
删除审计索引文件
重构审计日志文件：文件名变化，文件内容变化（使用page和record机制）。旧版本日志文件，仅在检索审计日志时被读取
GUC配置参数：删除部分
审计线程
参数 功能 变化 audit_thread_num 写日志的线程数 删除 audit_buffer_size 日志缓存大小 删除，参考wal-buffer设置 audit_buffer_fflush_interval 日志缓存刷盘间隔 删除，参考wal-writer设置 日志格式
参数 功能 变化 audit_data_format 日志格式，仅支持二进制 删除 audit_hash_enabled 日志中是否记录哈希值 - get_acl_for_audit 是否从系统表中，获取当前操作对象的ACL信息 - audit_xid_info 日志中是否记录xid - 日志文件
参数 功能 变化 audit_space_limit 文件总空间 - audit_directory 文件目录 - audit_dump_directory 文件复制目录 - audit_backup_directory 文件备份目录 - audit_file_remain_threshold 文件数量最大值（问题大） 删除 audit_file_remain_time 日志保留时间 - audit_rotation_interval 生成新文件的时间间隔 删除 audit_stop_policy 文件大小或时间达到阈值时，删除旧日志，还是停止写新日志 删除 audit_resource_policy 文件阈值类型，大小还是时间 删除 audit_rotation_size 生成新文件的文件大小阈值 删除，使用默认值 64M vb_audit_space_alarm_threshold 是否对文件大小达到阈值时告警 删除 get_auditindex_file_lock 读取索引文件时，不加锁（只是为了测性能时不加锁） 删除
系统表：新增vb_audit_files
2.7 性能测试
测试场景：tpcc, 1000仓，1主1备，400并发
- 场景一：不开启审计特性
- 场景二：开启审计特性，默认审计范围，不审计DML
- 场景三：开启审计特性，最大审计范围，审计DML
测试流程：
ssh shenkun@172.16.103.90 # gauss@123 不开审计：43.3857，cpu利用率80% 39.4989 开审计：3.19，cpu利用率80%
3 审计特性详细设计
3.1 架构设计
一、整体架构
二、工作流程
三、文件组织
3.2 详细设计
一、配置审计特性
当前版本中，与审计相关的GUC参数有近60个，本次重构中，主要修改文件管理、线程管理相关参数，修改点如下：
文件目录管理
编号 变更 参数名 功能 参数类型 数据类型 取值范围 默认值 变更点 1 - audit_directory 审计文件路径 postmaster 字符串 绝对路径或相对路径 pg_audit - 2 - vb_audit_dump_directory 审计文件归档路径，audit_directory目录下的旧文件，定期move到归档路径 postmaster 字符串 绝对路径 空 - 3 删除 vb_audit_backup_directory 审计文件备份路径，audit_directory目录下新增文件，同时再copy到vb_audit_backup_directory目录 postmaster 字符串 绝对路径 空 删除 4 删除 audit_resource_policy 审计目录下，所有日志文件总阈值，是按时间，还是按文件大小 sighup bool on,off on 删除 5 删除 audit_file_remain_time 审计目录下，保留一段时间内的日志文件 sighup int [0,730] day 90 删除 6 修改 audit_space_limit 审计目录下，保留日志文件总大小 sighup int [1024,1073741824] kb 1048576(1GB) 修改：取值范围为[1MB, 1TB]，默认1GB 7 删除 audit_file_remain_threshold 审计目录下，保留日志文件数量 sighup int [100, 1048576] 1048576 删除 8 删除 vb_audit_space_alarm_threshold 审计空间达到阈值前，提前在pg_log告警 sighup double [0,1] 0 删除 文件管理
编号 变更 参数名 功能 参数类型 数据类型 取值范围 默认值 变更点 9 删除 audit_data_format 审计文件格式，只支持2进制 postmaster 字符串 binary binary 删除 10 删除 audit_rotation_interval 创建新审计文件的时间间隔 sighup int [1, 35791394] min 1440 (1day) 删除 11 删除 vb_audit_stop_policy 日志文件总大小达到阈值，是停止写入新日志，还是保留旧日志 sighup bool on,off off 删除 12 删除 audit_rotation_size 单个日志文件最大值 sighup int [1024, 1048576] KB 10240 (10 MB) 删除 线程管理
编号 变更 参数名 功能 参数类型 数据类型 取值范围 默认值 变更点 13 修改 audit_thread_num 审计线程数 postmaster int [1,48] 1 修改：取值范围[1, 10] IO管理
编号 变更 参数名 功能 参数类型 数据类型 取值范围 默认值 变更点 14 删除 vb_audit_buffer_size_kb 将日志写到buffer中，不直接write postmaster int [0, 51200] kb 0 15 删除 vb_audit_buffer_fflush_interval_sec 定期对buffer中的日志进行write sighup [1,1800] s 120 删除 16 删除 vb_enable_get_auditindexfile_lock 每次write时，对索引文件加锁，为了检查有人修改系统时间 sighup bool on,off on 删除 17 新增 audit_buffer_size 日志缓冲区大小 postmaster int [1M, 1G] 64M 新增 18 新增 audit_sync_log 事务提交时，是否确保审计日志同步落盘 postmaster bool true, false false 新增 审计范围管理
通过GUC参数，设置哪类事件需被审计。相关控制参数较多，设计混乱，由于时间限制，不在本次重构范围内：- vb_audit_crypt_func
- vb_audit_sequence_enabled
- vb_enable_get_acl_for_audit
- audit_login_logout
- audit_database_process
- audit_user_locked
- audit_user_violation
- audit_grant_revoke
- audit_user
- full_audit_users
- no_audit_client
- audit_user
- audit_system_object
- audit_dml_state
- audit_dml_state_select
- audit_function_exec
- audit_system_function_exec
- audit_copy_exec
- audit_set_parameter
- audit_xid_info
- vb_audit_insufficient_space
- vb_audit_network_error
- vb_audit_query_cancel
- vb_audit_tool_error
- vb_enable_separation_of_duty
- enable_nonsysadmin_execute_direct
- enable_access_server_directory
- vb_audit_transaction_enabled
其他审计参数
- vb_audit_hash_enabled
- 其他
二、审计文件管理
- 审计文件夹
- 由GUC参数audit_direcotry控制，默认存储在data_directory/pgaudit目录
- 审计文件
背景：
有2种类型的文件
|-- audit_direcotry |-- adt_2025_0420_1200_0000.blog # 已归并的日志 |-- adt_2025_0420_1201_1234.blog |-- adt_unmerge_2025_0420_1203_2222.blog # 正在写的日志，多个写线程， |-- adt_unmerge_2025_0420_1203_2222.blog |-- adt_unmerge_2025_0420_1203_2222.blog
三、 启动数据库
四、生成审计日志
PostgresMain
exec_simple_query(sql) # 1. 执行SQL
parse_query_auto_gram() # 2. 解析语法、分析语义、重写查询、生成计划
pg_analyze_and_rewrite()
pg_plan_queries()
PortalRun(plan) # 3. 执行计划
...
ExecutorRun(plan)
ExecutorEnd(plan) # 4. 清理计划
# -------------------------------------------------------------------------------
pos = audit_dml(plan) # 5. DML审计
event = parse_plan(plan.rte) # 5.1 生成事件：从执行计划、会话控制等中获取信息
log = assemble_event(event) # 5.2 封装日志
pos = send_log(log) # 5.3 发送日志
buf = get_buffer() # 随机获取1个adtbuffer并缓存，1个事务复用1个adtbuffer
buf = (buf == NULL ? get_random_buffer() : buf)
pos = copy_log(buf, log)
read_lock_buffer(buf) # 获取读锁
spin_lock_buffer(buf) # 申请空间，返回偏移
pos = buf.sendpos
buf.sendpos += pos # 偏移一直在递增
time = current_time() # 偏移越大，时间越大
spin_unlock_buffer(buf)
memcpy(buf, log， pos % buf.size)
read_unlock_buffer(buf) # 释放读锁
finish_xact_command() # 5. 提交事务
CommitTranscationCommand()
XLogFlush(XactLastRecEnd) # 等待本事务最后1条xlog落盘
# ----------------------------------------------------
audit_flush(pos) # 如果设置了同步落盘日志：等待本事务最后1条adtlog落盘
五、存储审计日志
audit_main(buf)
for (;;)
write_lock_buffer(buf)
len = buf.sendpos - buf.writepos
write_unlock_buffer(buf)
write(buf.writepos, len)
buf.writepos += len
sleep(count_sleep(len))
六、审计日志一致性
七、归并审计日志
八、查询审计日志
4 审计后续重构计划
目前，审计特性还存在较多问题，但出于时间、成本、收益等考虑，暂不重构：
设计问题（功能冗余）：
- 传统审计：通过40+个guc参数，控制审计哪类对象、审计哪类操作、管理审计文件等，日志存储于指定文件夹
- 统一审计：通过
CREATE AUDIT POLICY语法，控制哪个对象、哪类操作需审计。日志存储于syslog
设计问题（设置审计范围）
- 传统审计
主体
参数 功能 audit_user 对白名单内的用户进行审计 full_audit_users 对白名单内的用户的所有操作进行审计 no_audit_client 对黑名单内的IP的用户不审计 操作
参数 功能 audit_copy_exec 是否审计 COPY audit_dml_state 是否审计 INSERT、UPDATE、DELETE audit_dml_state_select 是否审计 SELECT audit_set_parameter 是否审计 SET - 操作结果
参数 功能 audit_user_violation 是否越权操作 audit_operation_result 只记录操作：成功、失败、成功和失败 的日志 audit_network_error 是否审计网络连接错误 audit_query_cancel 是否审计用户取消SELECT操作 audit_insufficient_space 是否记录SPACE：达到限额 audit_tool_error 是否审计 vb_dump、vb_dumpall、vb_restore 的异常
- 操作结果
客体
参数 功能 audit_system_object 审计OBJECT的范围：DATABASE、SCHEMA、TABLE、…等CREATE、DROP、ALTER操作 audit_database_process 是否审计CLUSTER：启动、停止、切换和恢复 audit_function_exec 是否审计FUNCTION：执行 audit_systerm_function_exec 是否审计FUNCTION：执行（内核写了一个白名单，共61个，例如pg_stat_activity，pg_switch_xlog等） audit_sequence_enabled 是否审计语句序列 audit_crypt_func 是否审计FUNCION （密码运算函数） audit_security_policy 是否审计POLICY audit_transcation 是否审计TANSCATITON：提交、回滚 audit_login_logout 审计CLUSTER：{登录、注销} x {成功、失败} audit_user_locked 是否审计USER：锁定、解锁 audit_grant_revoke 是否审计USER：赋权、收权
- 传统审计
代码质量问题
可扩展性：新增SQL语法、事件，适配审计特性难度
其他优化：
- 易用性（审计日志文件）：新增工具，离线解析日志文件功能，将日志解析为可见字符串，比如日志生成时间等
insert
alrec = adt_assemble_record()
atomic_lock(abuff)
alrecpos = adt_alloc_buffer(size)
alrectime = adt_get_time()
atomic_unlock(abuff)
commit
adt_flush_buffer(myask)
+---------------------------------------+-----------+----------+--------
| | al1 | al2 | | |
+---------------------------------------+-----------+----------+--------
disk iobuffer albuffer writing alloced
| writer | postgres |
^ ^
ask maxask
t1 p1 --> write p1
t2 p2 --> write p4
t3 p3 --> ok -
t4 p4 --> ok -
t5 p5 --> write p6
t6 p6 --> ok -
