1 E100审计功能
1.1 功能简述
【审计功能】
审计是重要的安全特性，核心功能是收集数据库内的事件，例如：登录用户、创建对象、查询数据等，根据事件生成与审计日志，存储审计日志，向用户提供日志查询接口。使用方式请看需求文档。
【审计架构】

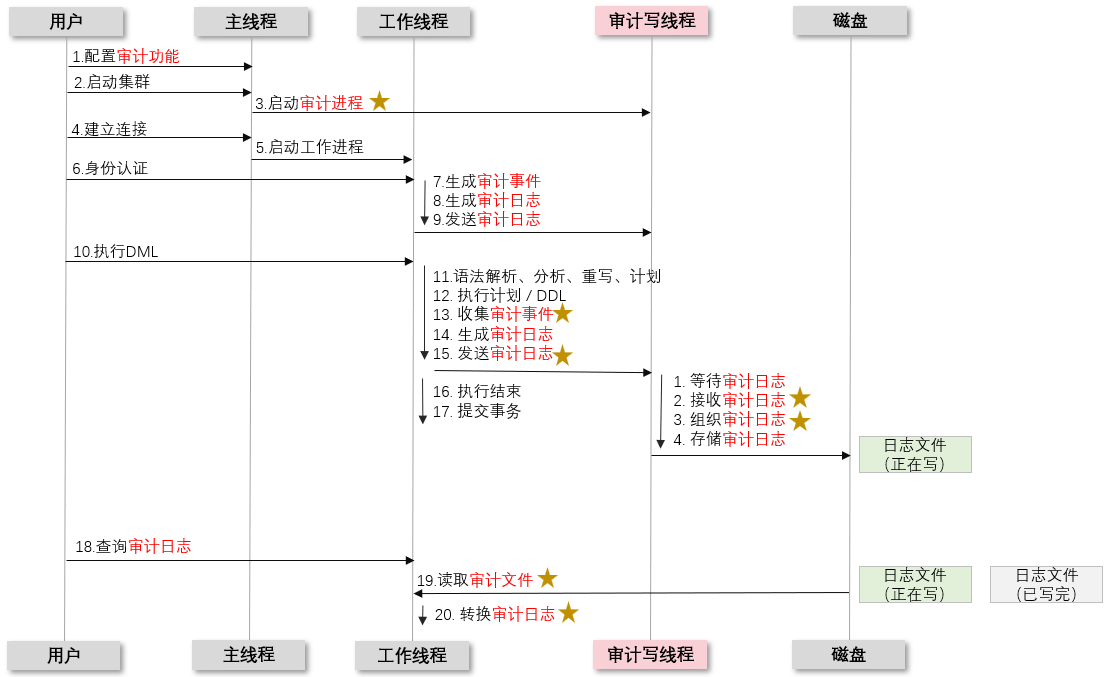

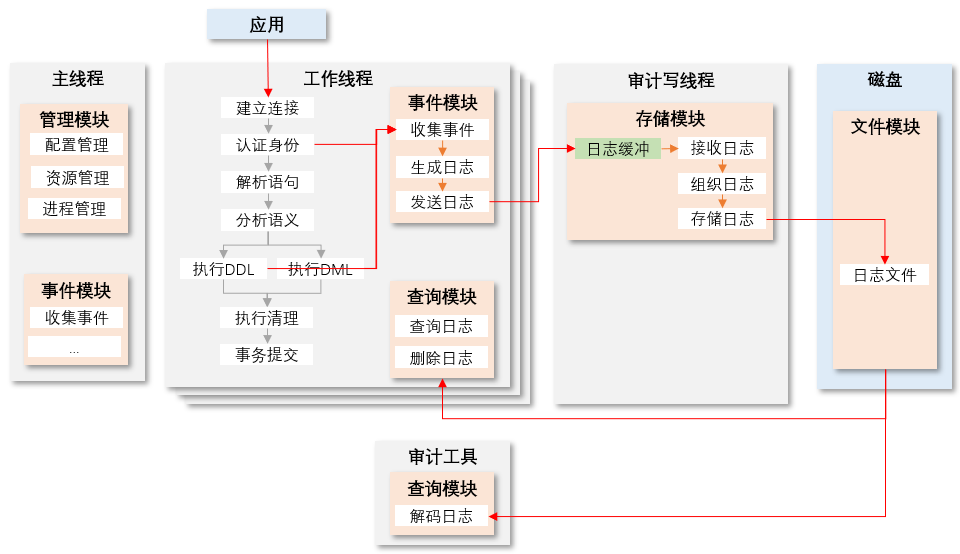

审计整体架构如下图所示：（“线程“替换为“进程”，原图不小心弄丢了，不好修改了，将就看）
【审计流程】
1.2 实现方案
一、启动审计进程
1. 启动postmaster进程 # PostmasterMain
2. 加载GUC参数 # SelectConfigFiles
2.1 '---加载审计GUC---'
3. 创建共享内存和信号量 # reset_shared -> CreateSharedMemoryAndSemaphores
3.1 计算共享内存总大小
'计算审计共享内存大小：根据GUC配置'
3.2 创建共享内存 # PGSharedMemoryCreate
3.3 创建LwLock # CreateLWLocks
3.4 初始化wal-buffer共享内存 # XLOGShmemInit
3.5 初始化share-buffer共享内存 # InitBufferPool
3.6 '如果开启审计：初始化审计共享内存：划分共享内存，包括audit-buffer'
4. 启动sys-log进程 # SysLogger_Start
5. '如果开启审计：初始化审计模块'
5.1 '日志目录：检验与创建审计日志目录'
5.2 '日志文件：每次重启，使用新的日志文件，方便用户单个删除日志文件'
5.3 '内存上下文：创建审计全局内存上下文'
5.4 '审计缓存区：初始化audit-buffer'
5.5 '审计文件：初始化审计文件（并发write, read, delete日志）'
5.6 '回调函数：在执行DDL、计划、函数等关键函数中，注册生成审计事件、日志的回调函数' # 后面详细介绍
6. '如果开启审计：启动审计进程'
6.1 '信号：注册信号处理函数：sighup, sigquit, sigusr1'
6.2 '显示：设置ps命令显示的进程信息'
6.3 主循环
6.4 '等待事件：关键是timeout'
6.5 '存储日志：读取audit-buffer中待落盘的日志，并存储' # 后面详细介绍
6.6 '调整速率：按照每次落盘数据的长度，动态调整timeout'
连续多次为0，timeout依次变为1ms, 100ms, 1s
单次落盘长度大于16m，timeout=0
7. '主循环' # ServerLoop
7.1 接收客户端连接 # select
7.2 创建postgres进程 # BackendStartup -> BackendRun -> PostgresMain
7.3 检查与重启sys-log进程 # SysLogger_Start
7.4 '检查与重启审计进程'
7.5 检查与重启checkpointer进程 # StartCheckpointer
7.6 检查与重启wal-writer进程 # StartWalWriter
二、收集审计事件
目前，只有以下2类进程，会生成审计事件：
- postmaster：启动集群、停止集群
- postgres：登录用户、登出用户、执行SQL
postmaster进程
对于postmaster进程，事件类型为：启动、停止集群。收集事件的流程如下：
1. 启动postmaster进程 # PostmasterMain
2. 加载GUC参数 # InitializeGucOptions
3. 检查数据库目录 # CheckDataDir
audit_dir_init
3. 创建共享内存和信号量 # reset_shared
3.x '如果开启审计：初始化审计共享内存：划分共享内存，包括audit-buffer'
4. 启动sys-log进程 # SysLogger_Start
5. '如果开启审计：初始化审计模块'
5.x '如果开启审计：基于PG已有的hook框架，注册审计回调函数（身份认证、执行DDL、执行DML等）'
6. '如果开启审计：启动审计进程'
6.1 '生成审计事件：启动系统'
7. '主循环' # ServerLoop
postgres进程
对于postgres进程，事件类型为：登录用户、执行DDL、执行DML、执行函数、执行其他语句、登出用户。收集的事件的流程如下：
1. 启动postgres进程 # PostgresMain
2. 加载GUC参数 # SelectConfigFiles
3. 初始化共享内存和信号量 # BaseInit->InitCommunication
4. 初始化postgres进程 # InitPostgres
4.1 初始化缓存 # InitCatalogCache
4.2 '注册进程结束回调函数：用户登出账号'
4.3 注册注册进程结束回调函数：清理事务、清理锁 # ShutdownPostgres
4.4 进行身份认证 # PerformAuthentication->ClientAuthentication
4.4.1 校验密码
4.4.2 '执行回调函数：身份认证'
4.4.2.1 '执行审计回调函数：身份认证'
6. 主循环
7. 接收客户端数据 # ReadCommand
8. 重载SIGHUP级GUC参数 # ProcessConfigFile
9. 执行SQL # exec_simple_query
10. '记录当前原始SQL语句'
11. 语法解析 # pg_parse_query
12. 语义分析和查询重写 # pg_analyze_and_rewrite
13. 计划生成 # pg_plan_queries
13.1 预处理函数 # pg_plan_query->planner->..->preprocess_expression
13.2 替换函数 # ExecInitFunc
13.3 '执行审计回调函数：执行函数' # RunFunctionExecuteHook
13.3.1 '执行审计回调函数：执行函数'
14. 执行 # PobtrtalRun->PortalRunMulti
15. 执行DDL/DCL/等 # PortalRunUtility->ProcessUtility
15.1 执行回调函数：处理DDL/DCL/等非DML # ProcessUtility_hook
15.1.1 '执行审计回调函数：处理DDL/DCL/等非DML'
switch (nodeTag(parsetree)) {
case T_CreatedbStmt:
case T_DropStmt:
case T_ExecuteStmt:
case T_DoStmt:
...
'工作量：识别所有DDL中的主体、操作、客体等信息'
}
15.2 执行标准函数：处理DDL/DCL/等非DML # standard_ProcessUtility
16. 执行DML等 # ProcessQuery
17. 初始化计划 # ExecutorStart->InitPlan
17.1 检查对象访问权限 # ExecCheckRTPerms
17.2 执行回调函数：检查对象访问权限
17.2.1 '执行审计回调函数：检查对象访问权限，入参为{操作、对象}的列表'
（基于访问控制框架）
17.3 初始化算子 # ExecInitNode
17.3.1 初始化算子中的函数 # ExecInitFunc
17.3.2 执行回调函数：执行函数 # InvokeFunctionExecuteHook
17.3.2.1 '执行审计回调函数：执行函数'
18. 执行计划 # ExecutorRun->ExecutePlan
18.1 执行算子
18.2 执行qual/project中的函数 # FunctionCallInvoke
18.3 执行回调函数：执行函数 # InvokeFunctionExecuteHook
18.3.1 '执行审计回调函数：执行函数'
18.4 调用heapam等接口
18.4.1 访问share-buffer
18.4.2 生成xlog
18.4.3 访问wal-buffer
19. 清理计划 # ExecutorEnd
20. 提交事务 # finish_xact_command->CommitTransactionCommand->CommitTransaction
21. 等待xlog落盘 # XLogFlush
22. '以后版本计划：审计同步落盘：等待审计日志落盘'
三、发送审计日志

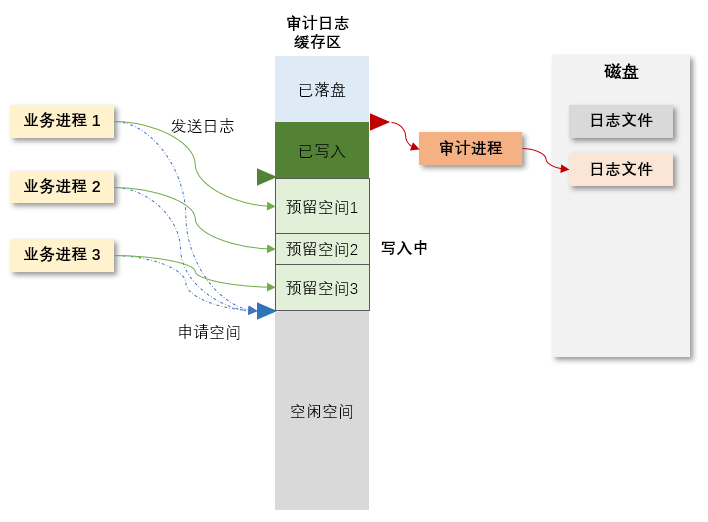

审计缓冲区的模型如下：
工作进程，发送日志的流程如下：
1. 工作进程：发送审计日志，长度为x
2. 加锁：audit-buffer读锁
2. 加锁：预留空间自旋锁
3. 申请的预留位置 = '预留空间指针'
3. '预留空间指针' += x
2. 解锁：预留空间自旋锁
3. 写入审计日志到audit-buffer
4. '已写入指针' += x
3. 解锁：audit-buffer读锁
审计进程：
1. 申请audit-buffer写锁，需等待工作进程
2. 获取audit-buffer写锁时，一定满足'预留空间指针 == 已写入指针'
(极低概率异常：'预留空间指针 != 已写入指针'，触发异常处理：检查日志，如果发现异常的，则丢弃异常之后的整段日志)
并发场景，工作流程如下：
（假设：3个工作进程，并发发送日志，日志长度分为为a,b,c）
| 时刻 | 工作进程1 | 工作进程2 | 工作进程3 | 工作线程4 | 审计进程 |
|---|---|---|---|---|---|
| 1 | 发送日志 | - | - | - | - |
| 2 | - | 发送日志 | - | - | - |
| 3 | - | 发送日志 | - | - | |
| 4 | 获取读锁 | - | - | - | - |
| 5 | - | 获取读锁 | - | - | - |
| 6 | - | - | 获取读锁 | - | - |
| 7 | 预留空间指针 + a | - | - | - | - |
| 8 | - | 预留空间指针 + b | - | - | - |
| 9 | - | - | 预留空间指针 + c | - | - |
| 10 | - | - | - | - | 申请写锁 |
| 11 | 已发送指针 + a | - | - | - | - |
| 12 | - | 已发送指针 + b | - | - | - |
| 13 | - | - | 已发送指针 + c | - | - |
| 14 | 释放读锁 | - | - | - | - |
| 15 | - | - | - | 申请读锁 | - |
| 16 | - | 释放读锁 | - | - | - |
| 17 | - | - | 释放读锁 | - | - |
| 18 | - | - | - | - | 获取写锁 |
| 19 | - | - | - | - | 获取待落盘长度 a + b + c |
| 20 | - | - | - | - | 落盘 a + b + c |
| 21 | - | - | - | - | 已落盘指针 + a + b + c |
| 22 | - | - | - | - | 释放写锁 |
| 23 | - | - | - | 获取读锁 | - |
五、组织审计日志

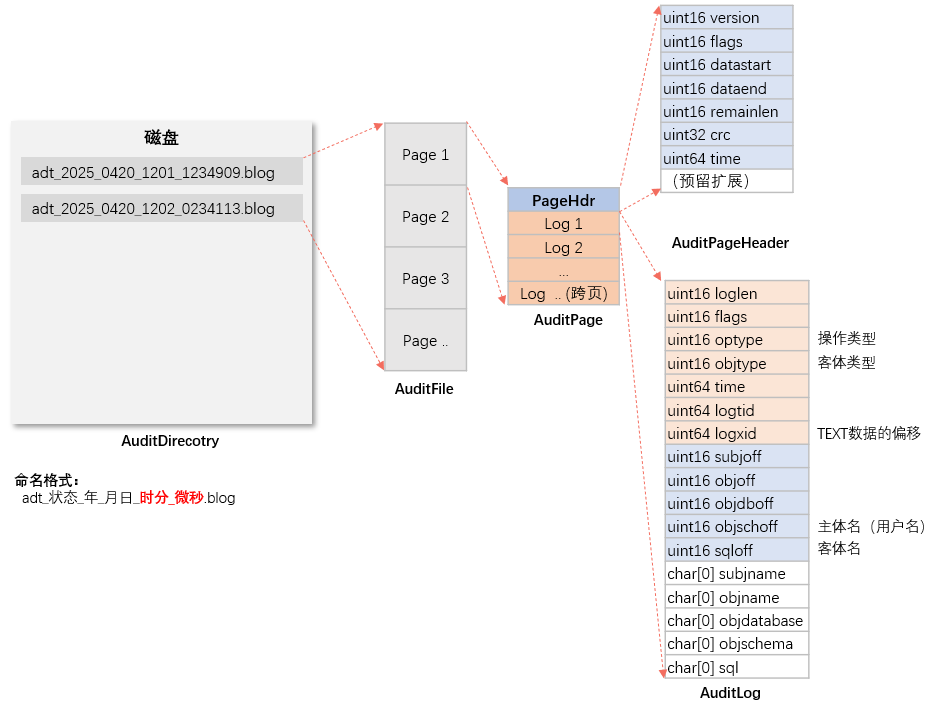

- AuditFile：1个AuditFile，由多个AuditPage组成。大小固定为64M
- AuditPage：1个AuditPage，大小固定为4k，存储多条AuditLog。引入AuditPage的作用如下：
- 内容校验：CRC校验的粒度
- 并发控制：并发写日志、读日志、删日志时，判断是否需加锁保护
- 完整性保护：发生断电等异常时，避免只写入半条日志等特殊情况（1条日志跨越2个物理block）
- 快速查找：根据页面头部的时间信息，快速找打符合条件的日志
- –>以后版本：哈希、加密、区块链的粒度
- –>以后版本：方便从后往前读日志
- AuditLog：1条审计日志。
六、读取审计日志
（这块并发管理写的不是很好，需再优化）
以下3种场景，读日志存在并发冲突：
- 审计进程：写日志，单进程
- 读到(正在写的文件，正在写的Page)，等待写锁
- 工作进程：读日志，多进程
- 并发读
- 工作进程：删日志，单进程
- 如果存在任意一个删进程，等待删锁
1. 工作进程执行pg_audit_log(begin_time, end_time)
2. 获取指定的最早和最晚时间
3. 如果为指定最晚时间，则最晚时间为当前时间
4. '初始化TupleStore' # 由PG提供，具有自动物化的功能
5. 扫描文件：查找日志目录所有文件，按文件名过滤不符合时间的文件
6. 排序文件：按文件名中的时间排序日志文件
7. 循环：
8. 读取日志：
8.1 打开文件：按顺序从头打开、读取文件
8.2 '并发控制：如果读取审计进程正在写的文件和AuditPage，则获取文件读锁'
'提示：审计进程写日志时，获取文件写锁，不读日志时，无人竞争写锁'
8.3 读取AuditPage：1次读取1个AuditPage
8.4 获取AuditLog：1次获取1个AuditLog
9. '缓存日志：将日志缓存在TupleStore中，必要时自动物化'
10. '保护机制：如果日志条数 > 10000，则中止，并提示用户：'
日志数量过多，缩小begin_time和end_time的区间
七、删除审计日志
以下3种场景，删日志存在并发冲突：
- 审计进程：写日志，单进程
- 删到（正在写的文件），等待写锁
- 工作进程：读日志，多进程
- 竞争删锁
- 工作进程：删日志，单进程
- 如果存在任意一个删进程，报错，只允许1个删进程
1. 工作进程执行pg_delete_audit_log(begin_time, end_time)
2. 同一时刻，只能有1个进程删除日志，否则报错
3. 如果为指定最晚时间，则最晚时间为当前时间
4. 扫描文件：查找日志目录所有文件，按文件名过滤不符合时间的文件
5. 排序文件：按文件名中的时间排序日志文件
6. 循环：
7. '并发控制：如果涉及审计进程在写的文件，则获取文件写锁，删除文件中符合条件的日志，更新审计进程write偏移'
8. 快速删除：根据文件名，获取文件中最早日志。读取文件最后1个Page，获取文件中最晚日志。可判断是否直接删除整个文件
9. 其他删除逻辑较简单，此处不再介绍
八、审计测试工具
release版本，audit_tool支持功能如下：
- 解析日志文件
- 打印日志文件（复用内置函数pg_audit_log()的代码）
debug版本，audit_tool额外支持
- 随机生成日志文件与日志
- 删除审计日志（复用内置函数pg_audit_delete_log()的代码）
- 多进程并发生成、存储审计日志（复用audit-buffer、audit-writer进程的代码）
1.3 接口说明
用户接口
新增4个函数-- 查看可选审计范围 pg_audit_scope() -- 查看审计日志 pg_audig_log() pg_audig_log(timestamptz begtime, timestamptz endtime) -- 删除审计日志 pg_audit_delete_log(timestamptz begtime, timestamptz endtime)新增1个视图
CREATE VIEW pg_audit_log AS SELECT * FROM pg_audig_log();新增1个工具
audit_tool -h # 输出如下： audit_tool is a utility to process audit log. usage: audit_tool decode [options] audit_tool print [options] [options] could be: -h,-?, --help show this help, then exit -v, --version show the version of this tool, then exit -d, --direcotry=LOG_DIR directory of audit logs -f, --file=LOG_FILE audit log file -o, --output=DIR_OR_FILE used with the --direcotry or --file parameter -b, --begin-time=BEGIN_TIME the earliest audit log, format example: '2020/01/01 12:00:00' -e, --end-time=END_TIME the latest audit log 1. command to decode directory: audit_tool decode -d LOG_DIR [-o OUTPUT_DIR] [-b BEGIN_TIME] [-e END_TIME] 2. command to decode file: audit_tool decode -f LOG_FILE [-o OUTPUT_FILE] [-b BEGIN_TIME] [-e END_TIME]代码接口
此处仅列举审计模块对外接口：/* 资源管理 */ Size audit_shm_size(); /* 计算共享内存总大小 */ void audit_init_shmem(); /* 划分共享内存 */ void audit_init(); /* 初始化所有审计资源 */ /* 进程管理 */ int audit_writer_start(); /* 启动审计进程 */ void audit_writer_exit(); /* 退出审计进程 */ /* 事件管理：无法通过PG内置hook框架获取的事件 */ void audit_hook_logout_user(int code, Datum arg); /* 审计登出用户 */ void audit_hook_start_system(); /* 审计启动集群 */ void audit_hook_exit_system(int code, Datum arg); /* 审计停止集群 */ /* 事件管理：获取原始SQL语句（在执行器之前，可能生成事件） */ void audit_event_init(const char *sql); /* 记录原始SQL语句 */ /* 内置函数 */ Datum pg_audit_scope(PG_FUNCTION_ARGS); /* 查询可选审计范围 */ Datum pg_audit_log(PG_FUNCTION_ARGS); /* 查询审计日志 */ Datum pg_delete_audit_log(PG_FUNCTION_ARGS); /* 删除审计日志 */代码文件
审计的关键代码都集中在审计文件夹下，以下文件包含审计90%以上的代码。| -- e100 |-- src |-- beckend |-- audit |-- audit.c # 所有审计的对外接口 |-- adt_config.c |-- adt_time.c |-- adt_query.c # 识别每种DML、DDL，收集事件 |-- adt_event.c |-- adt_log.c |-- adt_page.c |-- adt_file.c |-- adt_buffer.c |-- adt_writer.c |-- bin |-- adt_tool |-- adt_tool.c |-- 软链接：adt_config.c adt_event.c adt_log.c等
1.4 内存管理
- 共享内存
- 临时内存
- 收集事件
- 生成日志：临时申请内存（一般1k以内）
- 发送日志：销毁临时内存
1.5 安全
在执行以下3个函数时，检查是否具有审计权限：
- 查询日志：pg_audit_log()
- 查询日志：pg_audit_log(begin_time, end_time)
- 删除日志：pg_audit_delete_log(begin_time, end_time)
检查方式： - 是否是superuser：访问pg_authid系统表，判断rolsuper列
- 是否是pg_monitor：访问pg_auth_members系统表，查找{roloid， member}符合{pg_monitor, 当前用户}
1.6 性能
实现方案中，发送审计日志章节，已介绍性能瓶颈。
1.7 专利
无
1.8 升级管理
新增5个GUC参数
新增4个内置函数
新增1个视图
（新增1个功能audit_tool，无任何依赖）
